분체도장공장 컨베이어 작동불능으로 점검조치

경기도 부천시에 있는 모 컨베어 공장입니다

다급하게 공장장님으로 부터 연락이 왔습니다

3층에 있는 컨베어가 작동이 갑자기 안되서 일을 할수가 없다고 합니다

전진 후진 모두 안된다고 하네요

분체도장공장 특성상 스케줄에 따라 작업이 진행되며 기계가 갑자기 안되면 잡아놓았던 인원들이 할일이 한순간 없어지게 됩니다

그만큼 시간이 촉박합니다

하지만 다른파트로 우선 일을 넘겨 어느정도 시간은 있다고 하여

일하는중이라 오후쯤 방문하기로 했습니다

기존 설치업체는 없어졌다고 하네요

​

컨베아어가 전진 후진 모두 안된다고 하여

먼저 푸쉬off버턴에 a접점점검 이상없네요 ㅠㅠ

그럼 이제 부터 머리가 아푸게 됩니다

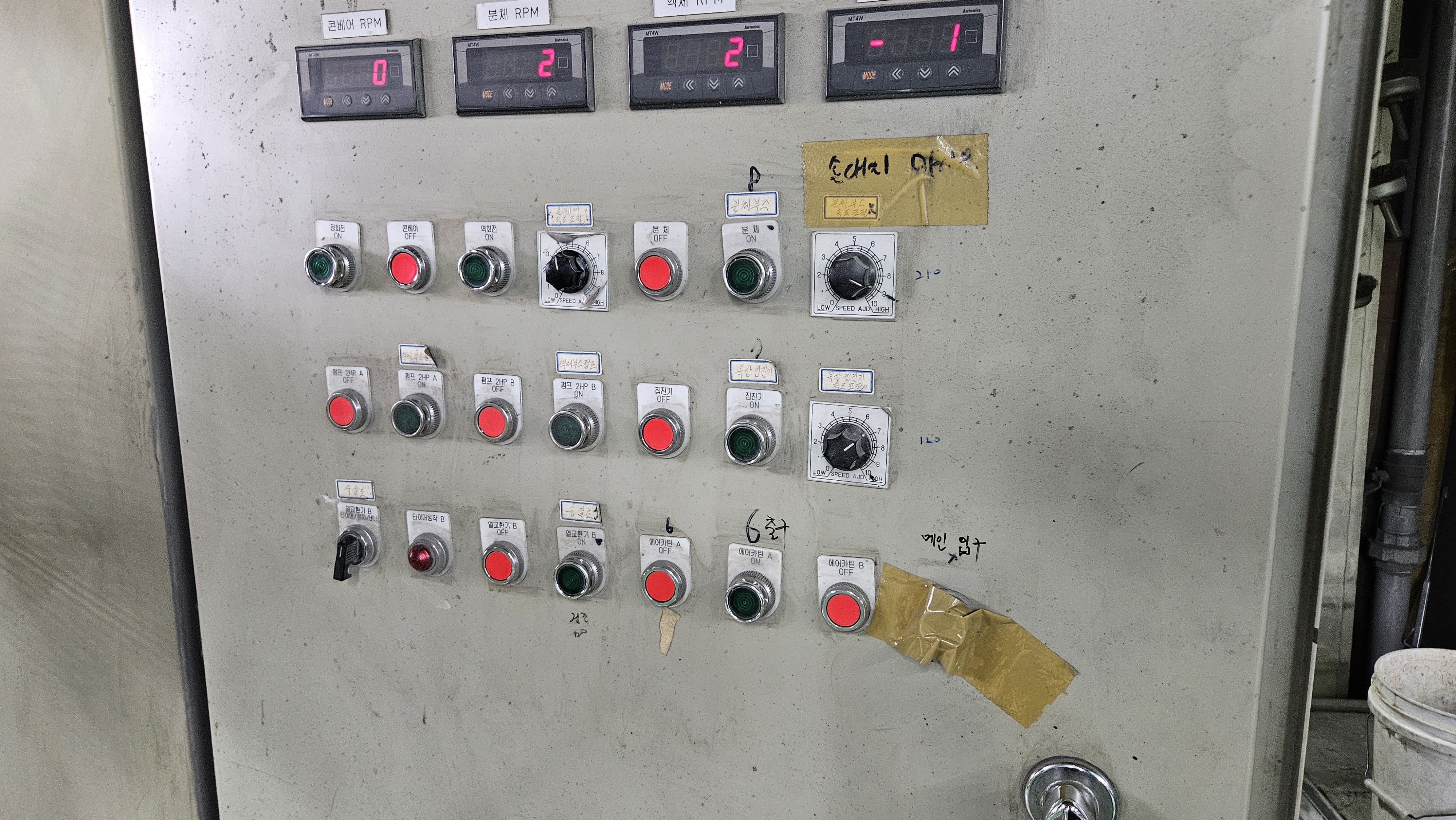

판넬 외판



on off 푸쉬버턴 접점모두 이상무 셀렉터스위치 접점 이상무

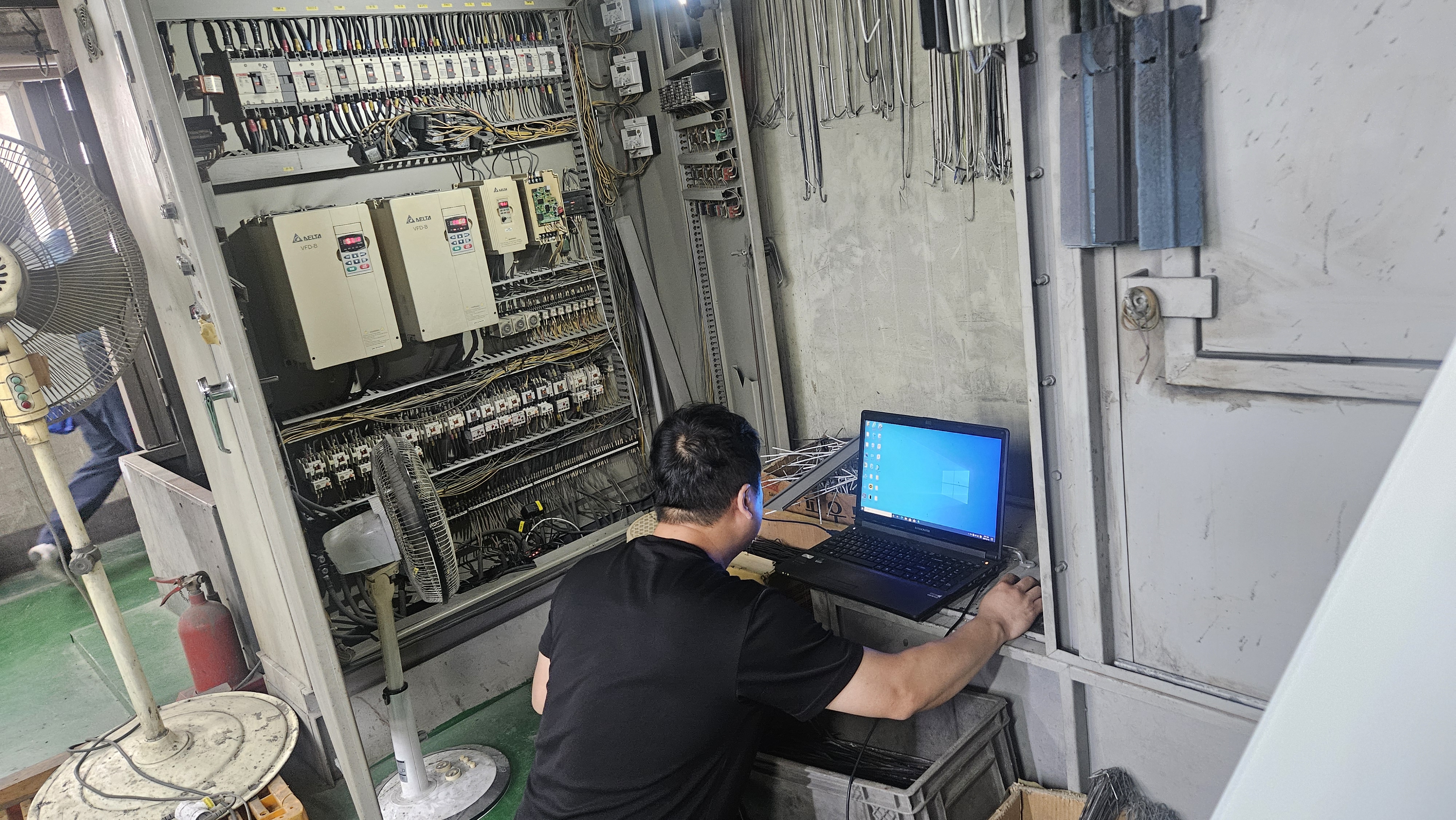

인버터 점검

인버터에서 강제로 GND MO1 접점과 CND MO2를 강제로 붙여보니 컨베이어가 전진 후진 합니다

서지

릴레이



PLC에서 입력은 되는데 출력이 안되네요

PLC 내부를 보기위해 연결 컨넥터도 만들어야 합니다







결국 PLC 이상을 판단 현장에서 프로그램을 확인함



오래된 단종된 PLC

신품 기종으로 교체 하기로 함

신품 PLC 부착



연결

새롭게 짠 프로그램 입력

교체 완료및 입력완료

시운전 원활하게 작동합니다

너무 오래된 PLC이고 환경이 분체 도장공장이라 분진이 많아 언제 고장날지 모르는 상황이네요

다행히 해결했습니다^^
