에코오배수패키지시스템 반복 경보 발생으로 인한 점검조치

서울특별시 강남구에 있는 모 요양원 지하기계실에 설치되어있는 에코오배수패키지 시스템에서 반복경보가 발생 해제가 발생 관리자가 이렇게 저렇게 해도 조치가 되지 않아 저희 대승엔지니어링으로 의뢰가 들어왔습니다

​

현장사진을 여러장 부탁드렸습니다

먼저 간이정화조라 말하는 에코오배수패키지시스템 자동제어 판넬입니다

간이정화조라 하면 건물에 있는 정화조 보다 위치가 낮게 있거나 정화조와 같은위치에 있지만 자연배수 구매가 되지 않아 건물에 화장실등이 있어야할경우 주로 지하층에 존재함 사용하는 화장실 아래에 간이로 설치후 일정량의 오수가 모이게 되면 정화조 까지 펌프를 이용해서 자동으로 펌핑해주는 방식입니다

대부분 아래 사진처럼 수중펌프를 제어하는 자동제어 판넬과 오수를 임시로 저장할수있는 통으로 이루어져 있습니다

물론 통안에는 수중펌프가 설치되어있습니다

간이정화조통 상부에 철배관이 수중펌프 펌핑파이프이며 두개인걸로 보아 수중펌프가 두대 설치된걸로 보입니다

좌측 큰배관이 오수 인입 배관입니다



코발트색 홀더는 수위를 체크하는 센서 부분입니다

건물에 있는 모든 기계 시스템의 작동여부를 알수있는 모니터가 있네요

모니터 아래 오수패키지시스템 경보 해제가 반복 알람이 발생했네요

위 내용을 보고 관리자 분과 의견을 조율하고

방문을 합니다

먼저 자동제어 판넬을 보니 별 이상은 없어 보입니다

내부 판넬입니다 마그네트 eocr 등 기본 자동제어판넬입니다

센서를 통해 오배수패키지시스템을 자동제어 해주는 판넬프로그램입니다

특별한 이상은없어보이지만 가장중요한건 육안 체크입니다

상태를 보니 한번이상 수리했던 흔적이 있습니다

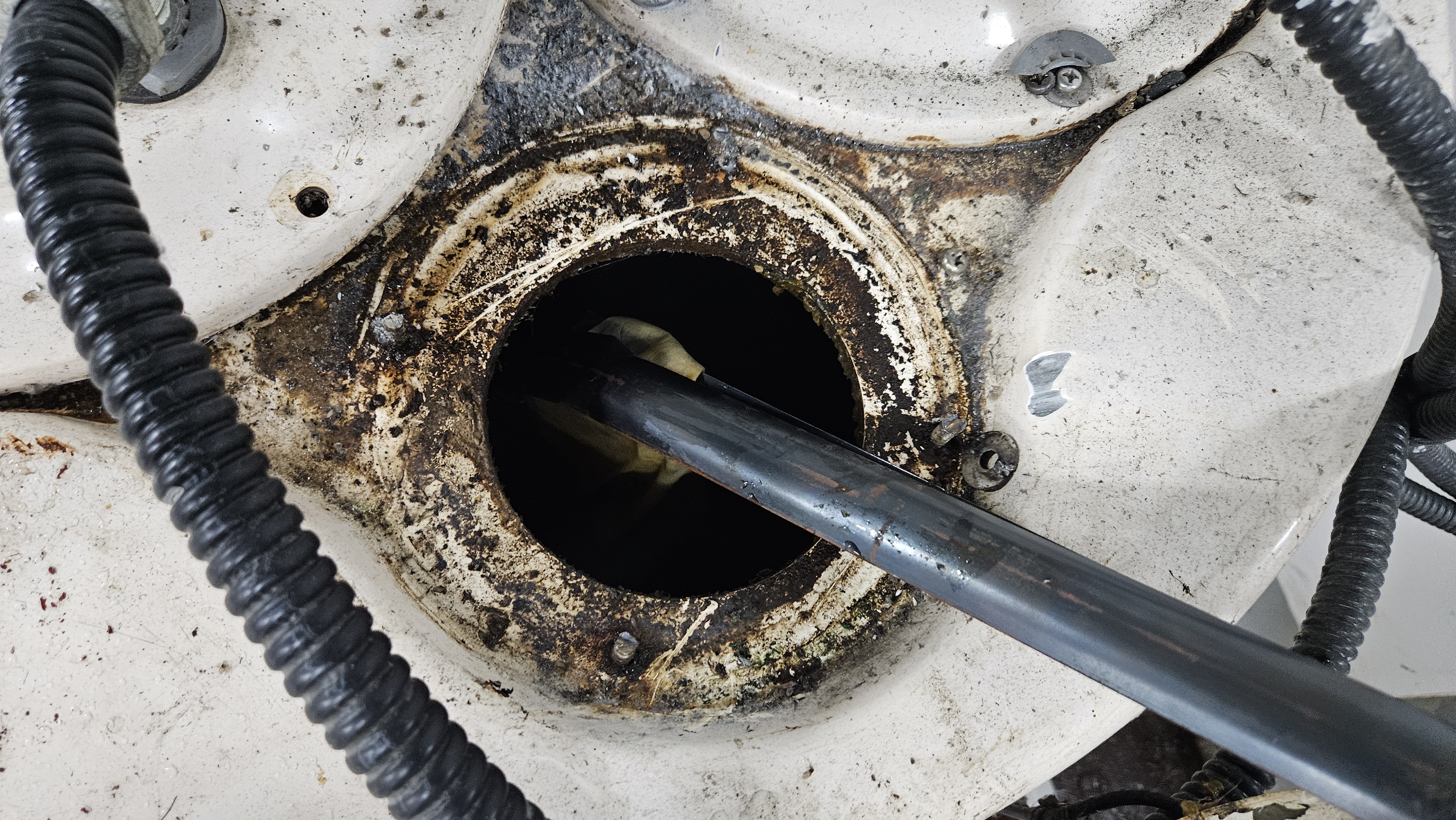

센서 홀더를 열고 내부를 살펴 봅니다

떠 다니는 이물질 특히 물티슈등은 바로 제거 해야합니다

펌프의 절연저항을 체크합니다

상간저항 체크 모두 양호합니다

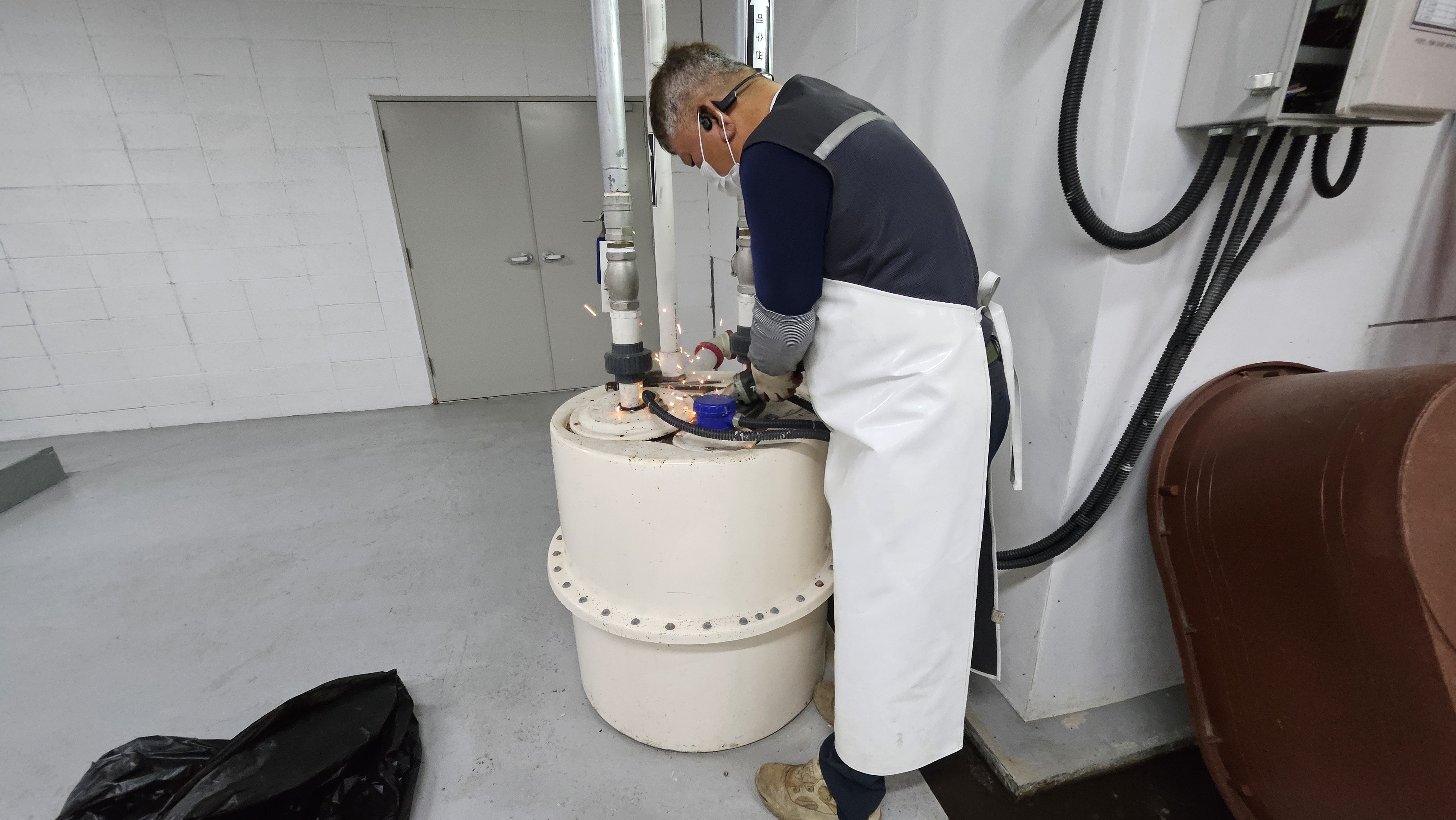

점검을 위해 마침 수도가 옆에 있어 세척

수중펌프 운전 암페어는 양호합니다

2번 펌프에 이어 1번 펌프도 양호

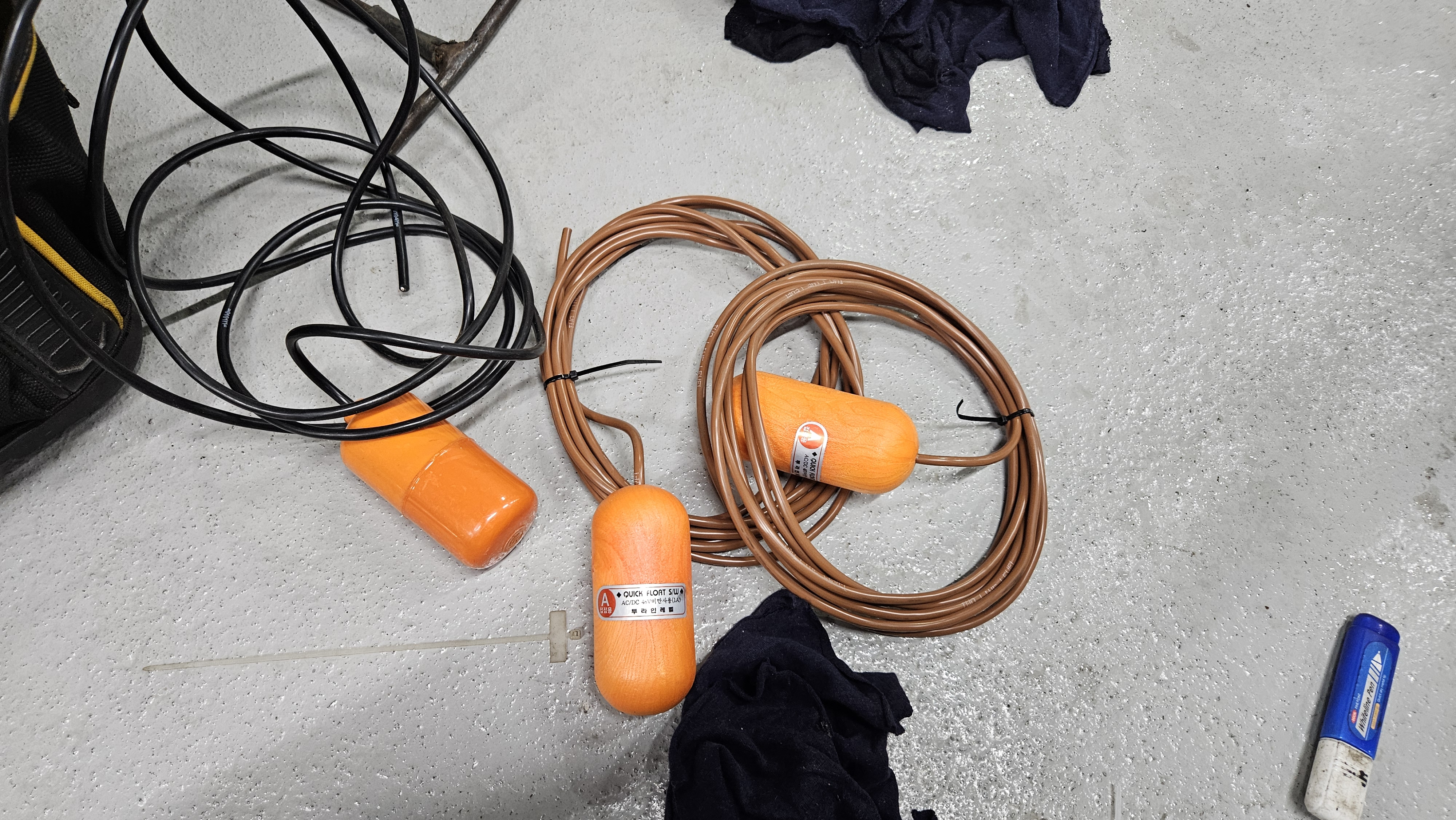

항상 차에 예비품으로 실려있는 오뚜기센서입니다

일반전선이 아닌 실리콘타입 전선으로 오뚜기센서 작동이 원활합니다

간이정화조 같은경우 조금 비싸더라도 좋은걸 사용하는게 좋습니다

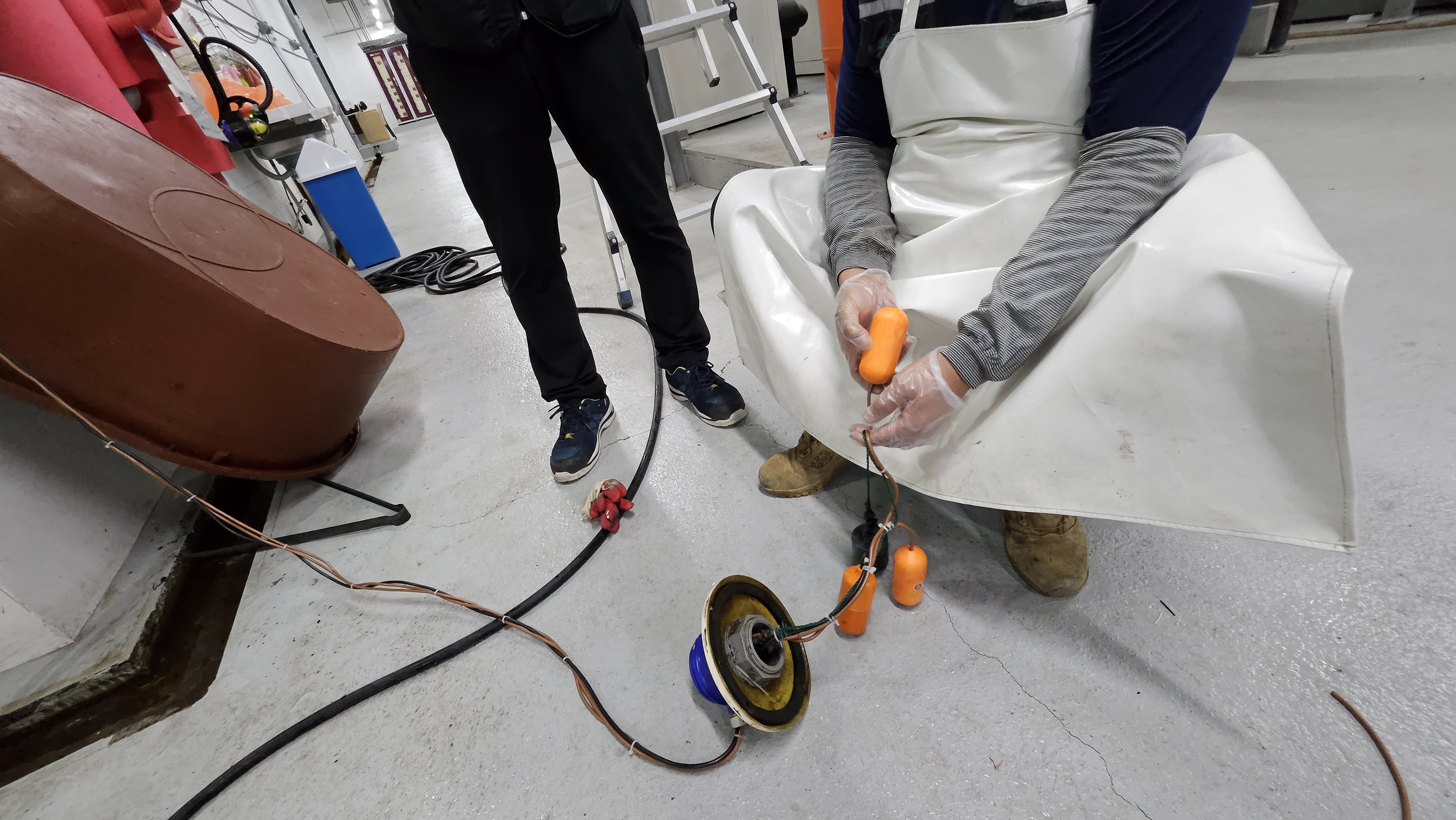

오뚜기센서 높이에 따른 셋팅

자동제어판넬에 결선

시운전을 해봅니다 양호합니다

A1 1번펌프

A2 2번펌프

A1 A2 1번 2번 펌프 동시 기동



경보가 해제되고 교번 순차 고수위알람등 정상으로 돌아왔습니다

이제 조립만 남았네요
