오배수패키지시스템 작동불능으로 인한 점검조치

경기도 안양시 에 있는 모 회사 사옥 입니다

2022년 1월 지하2층에 설치되어있는 간이정화조 오배수패키지시스템 알람으로

그당시 저희 대승엔지니어링에서 점검후 펌프한대 작동불능으로 사용량이 많지 않아

한대만 사용하도록 설정후 센서등을 교체 해드린곳입니다

​

동영상과 함께 알람이 발생한다고 보내주셨는데

E5 번경우 펌프 과부하 알람에 해당합니다

무엇보다도 요즘 물티슈때문에 난리입니다

물티슈나 생리대등은 휴지가 아니라 프라스틱이기때문에 분해가되지 않고

뭉쳐서 펌프 임페라를 구속하는경우가 많습니다

​

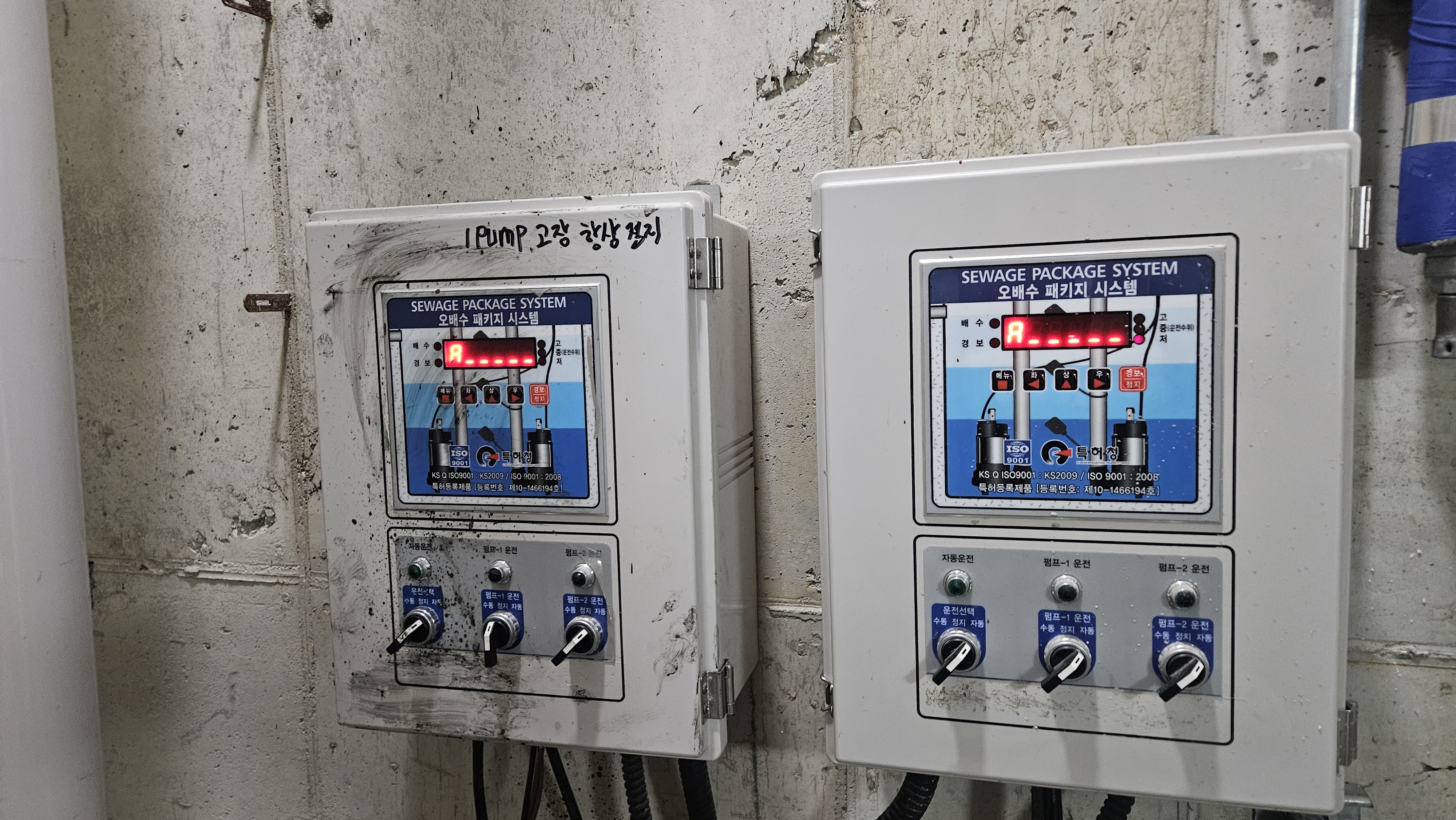

아래 처럼 알람이 발생합니다





E5알람은 과부하 알람입니다





EOCR에서 리셋후 다시 사용해보라 하였습니다



잘된다고 하더니 다시 몇일후 연락이 왔습니다

펌프 교체까지 생각하시라고 방문을 했습니다

먼저 오배수패키지시스템안에 있는 수중펌프 절연저항 상간저항을 체크해보니다

다행히 절연저항 상간저항은 괜찮은것 같습니다

간이정화조 통을 열고 펌프를 인양하기로 합니다

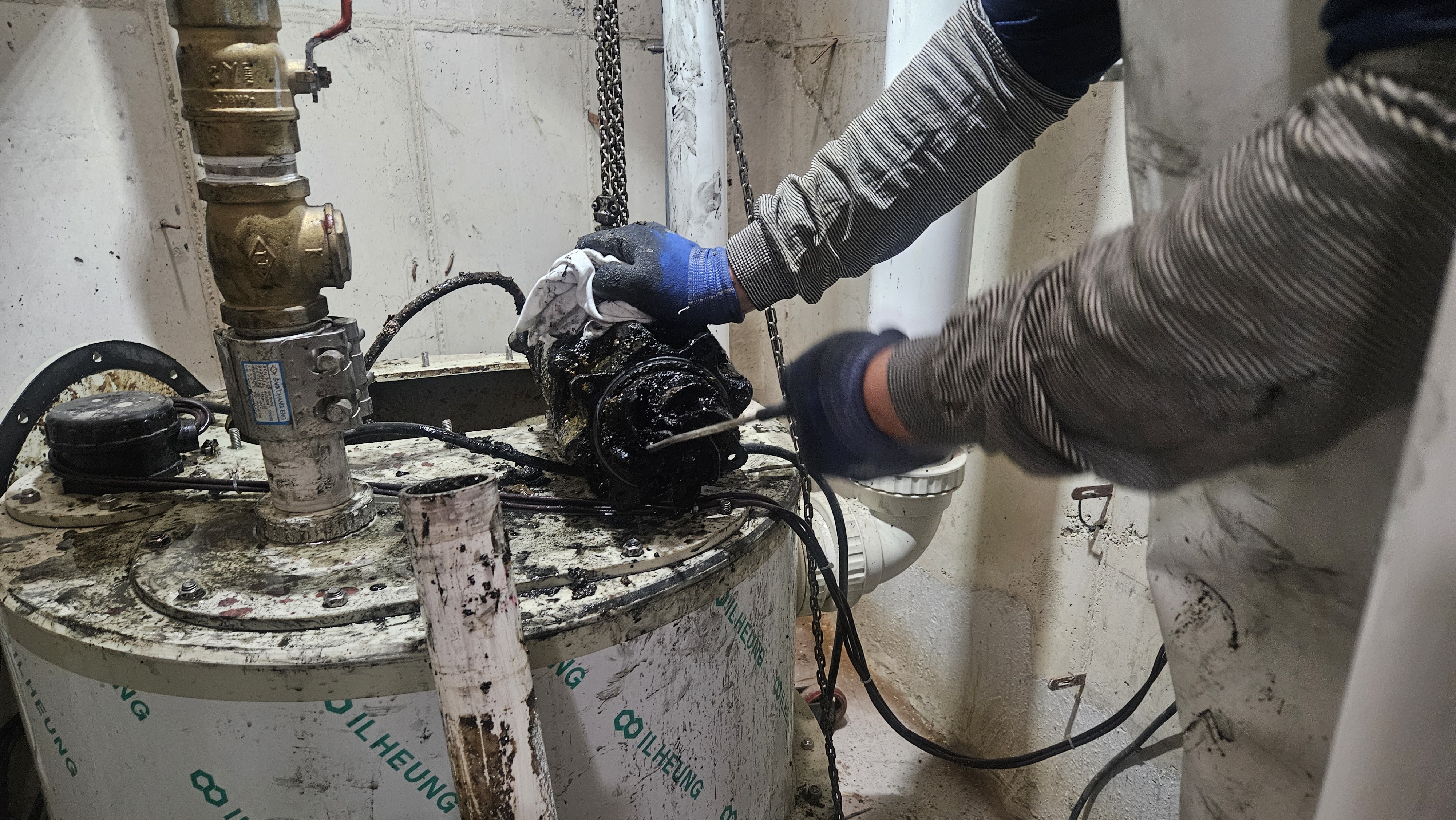

생각대로 수중펌프 흡입구에 물티슈같은 이물질이 가득합니다

임페라 부분 이물질제거

임페라 구속을 완전히 제거합니다

그후 조립

혹시 펌프 이상시 교체를 해야하기때문에 펌프명판을 사진으로 찍어놓습니다 2마력2극 볼텍스 타입입니다

같은회사 제품이으로 사용해야 배관높이등이 맞습니다



다시 펌프를 안착합니다

다행히 이상없이 잘 돌아갑니다

2022년도에 방문했을때 고장난 펌프도 분해 해서 점검하기로 합니다

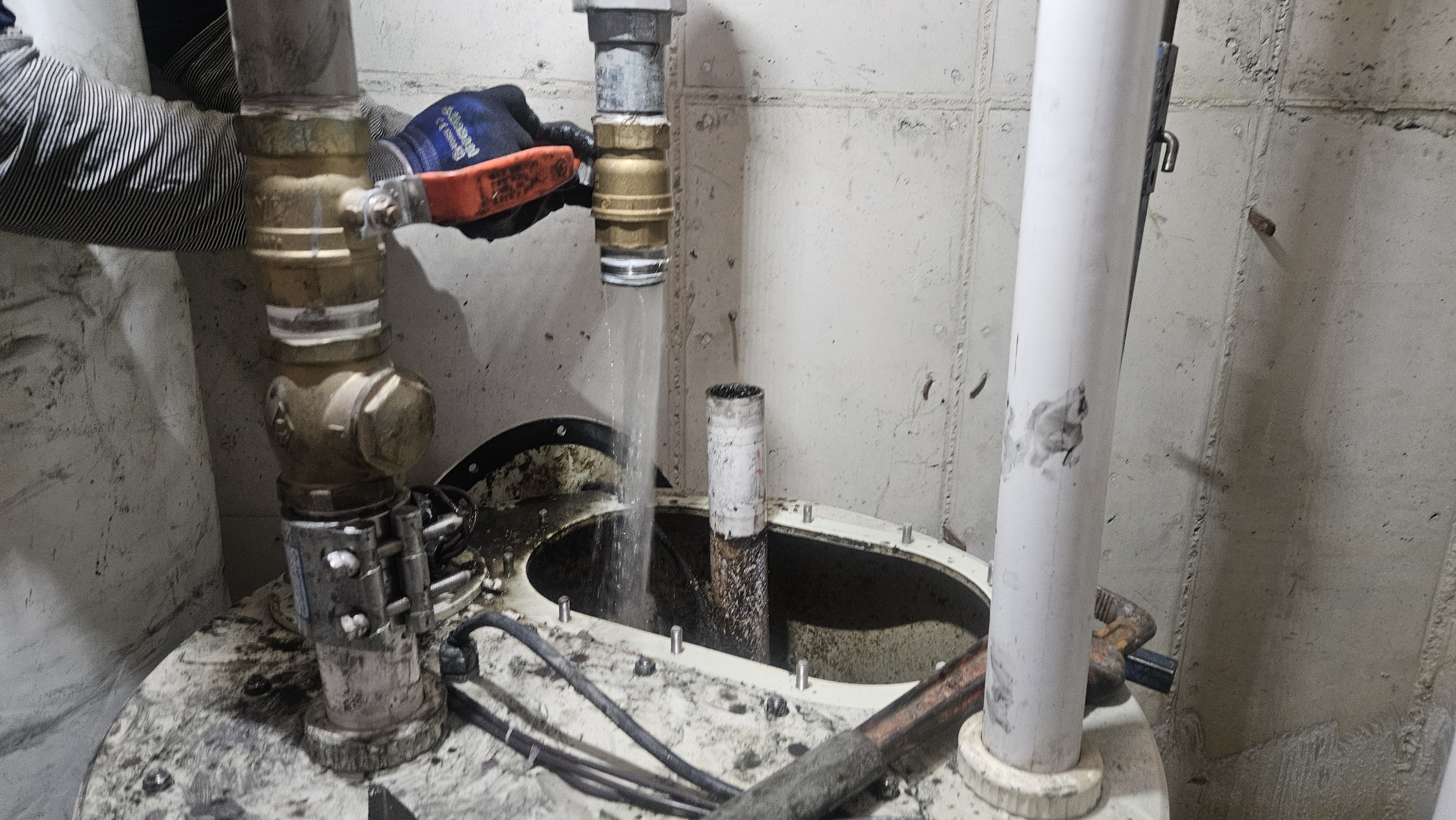

배관에 누수가 있어 배관내 물을 퇴수 시킴니다

이물질에 걸려있네요

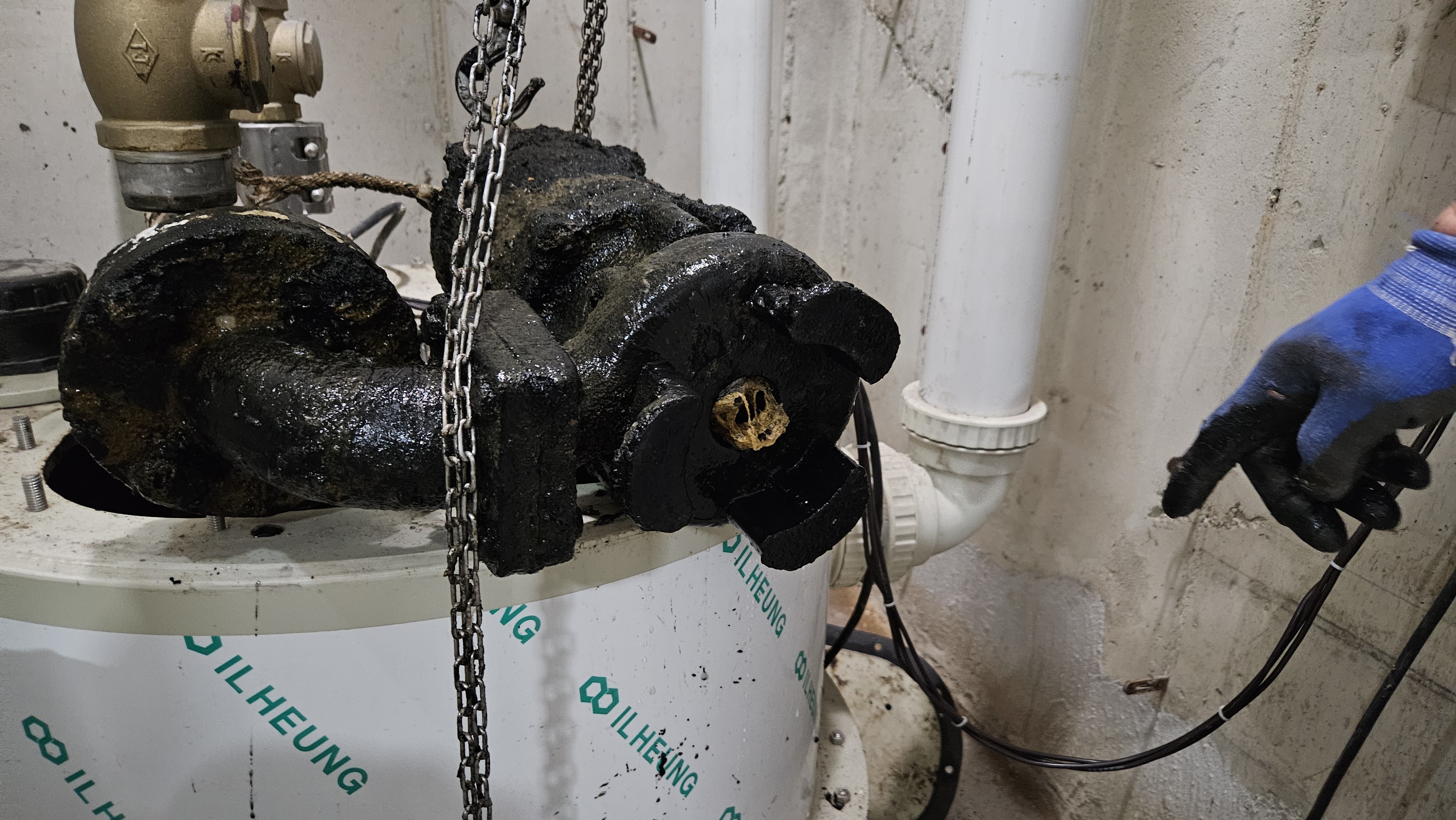

펌프 인양

임페라 뒤쪽이 구속된것 같습니다

수동 무부하에서는 잘돌아갑니다

다시 조립

펌프를 다시 넣고 있습니다

배관조립



2022년도1월에 교체 했던 오뚜기센서 입니다

이상은없지만 그래도 3년 6개월정도 사용한 센서라

교체합니다 점검출장비가 더 들어가기때문에

오뚜기센서는 소모품입니다

오뚜기센서교체

오뚜기센서를 이용하여 자동운전을 해봅니다

아쉽게 펌프1번은 계속 과부하 상태네요

펌프1은 정지로 해놓고 펌프2로 자동운전이 되도록 설정하여 사용량이 많이 않기때문에

펌프1만 사용하도록 하였습니다
