씨디아이테크 레벨콘트롤 레벨센서에서 첨단오트콘스제품으로 교체후 정상작동 저수조
서울특별시 구로구에 있는 모 아파트 상가 건물입니다
저수조 정수위밸브 교체 요청으로 교체작업을 진행후 시운전을 해보니
저수조 레벨센서 레벨콘트롤러가 오래 되어 오작동이 일어나
관리회사 대표님이 추가로 작업을 요청하여서
기존 레벨콘트롤러 씨디아이테크 CDI-4000D제품에서 첨단오트콘스 Autcons200 제품으로
레베센서는 후롯트식 씨디아이테크 CDT-100R제품에서 첨단오트콘스 LTF-2000R제품으로 교체 작업을 진행했습니다
어느 회사 제품이라도 서로 호환은 됩니다
레벨콘트롤러에서 DC24V를 레벨센서로 보내주면 수위에 따른 높이를 4~20mA값으로 변환 하여 레벨콘트롤러로 보내주면 레벨콘트롤러가 100등분하여 %나타내주는 원리입니다
아파트 상가 저수조 옆면이 중요합니다
저수조에서 나온 급수펌프 배관
저수조 는 4미터 정도 됩니다 급수펌프배관이 상부에서 2미터 25센티 정도 밑에 지점에 있네요
저수조 위에 있는 후론트 방식 저수조 레벨센서 홀더 명판입니다
여기에 센서의 사양이 있기때문에 중요합니다
센서 명판을 보니 총길이 2360 으로 제작 했네요 여기에 감지 안하는 불감대가 2360-2010 으로 350을 잡았네요
불감대는 저수조 오버플로우관 밑을 100%로 나타내기위한 감지를 안하는 부분입니다
만약 불감대 부분이 없다면 저수조 오버플로우관으로 물이 나와도 레벨콘트롤러에서는 100%인식이 안되겠죠
저수조 높이에서 어떻게 훗론트식 레벨센서 와 연결되었는지 입니다 2"후렌지 결합 방식이네요
후렌지에 50A라고 각인되어있습니다 2"후렌지입니다
프론트 방식 레벨센서는 기다란 파이프에 도너츠처럼 생긴 프론트가 달려있어 수위에 따라 오르락 내리락 하면서 내부에 있는 리드스위치의 각저항값을 유니트로 받은 DC24V전압을 컨버터가 프로트 가 수위에 따라 오르락 내리락 하면 4~20mA 값을 유니트및 지시계로 송출합니다 이부분을 0~100%로 환산하여 관리자가 보기편하게 나타 내줍니다
저수조 상부에 A탱크 B탱크 각각 이렇게 기본적으로 레벨센서가 설치됩니다
DDC판넬에 설치되어있는 레벨콘트롤러 입니다
상가 관리업체에서 내용을 잘 모르더군요
좌측 CDI TECH CDI-4000D모델입니다 오래 되어 단종된모델입니다
저수조 레벨센서와 서로 통신하는 저수조 수위레벨콘트롤러입니다
중앙에 있는 씨디아이테크 LCQ2W2RM 콘트롤러는 집수정 수중펌프 2대를 교번제어 순차제어 하이알람이 발생시키는 레벨콘트롤러입니다
우측에 우리가 많이 보는 프론트레스스위치는 어떤 센서 전극봉 또는 오뚜기등 센서를 연결하여 A접점과 B접점을 이용하여 어떠한 동작을 하는 레벨콘트롤러입니다
결선을 보니 2중 알람 장치 인것 같습니다
위 사진을 바탕으로
첨단오트콘스 제품으로 제작했습니다
기존 씨디아테크 CDT-100R 훗롯트센서를 제거후 첨단오트콘스 LTF-2000-R 제품을 똑같이 제작후 설치중입니다
센서의 총길이 2360mm 다시말해서 훗롯트식 레벨센서 상부에서 2360mm되는 지점이 0%입니다
여기서 불감대 350제외하면 2360mm되는 지점이 0% 위로 20.1mm 올라갈수록 1%가 상승되며 불감대350mm설정했으므로 오버플로우관 바로 밑이 100%가 됩니다
A탱크에 이은 B탱크 기존 훗롯트식 레벨센서 제거중
저수조 내부에 훗롯트식 레벨센서가 제대로 안착되어있는지 확인
시이아이테크에서 첨단오트콘스 제품으로 레벨센서 교체완료
분리가 안되어 일일히 짤라서 분해했습니다
이제 DDC판넬로 다시와서

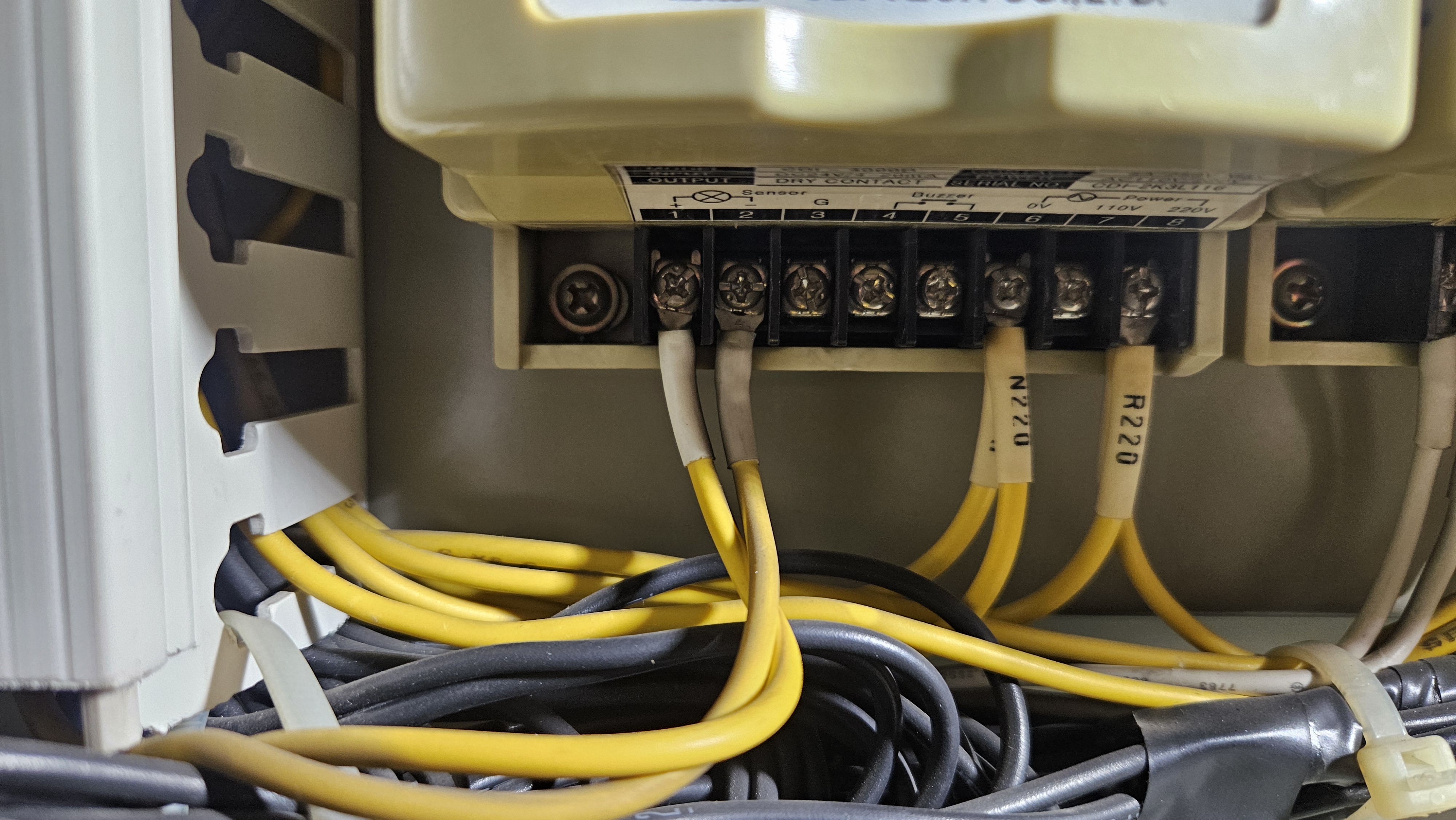

시디아이 CDI-4000D 수위콘트롤러의 결선체크
결선을 분리하고 있습니다

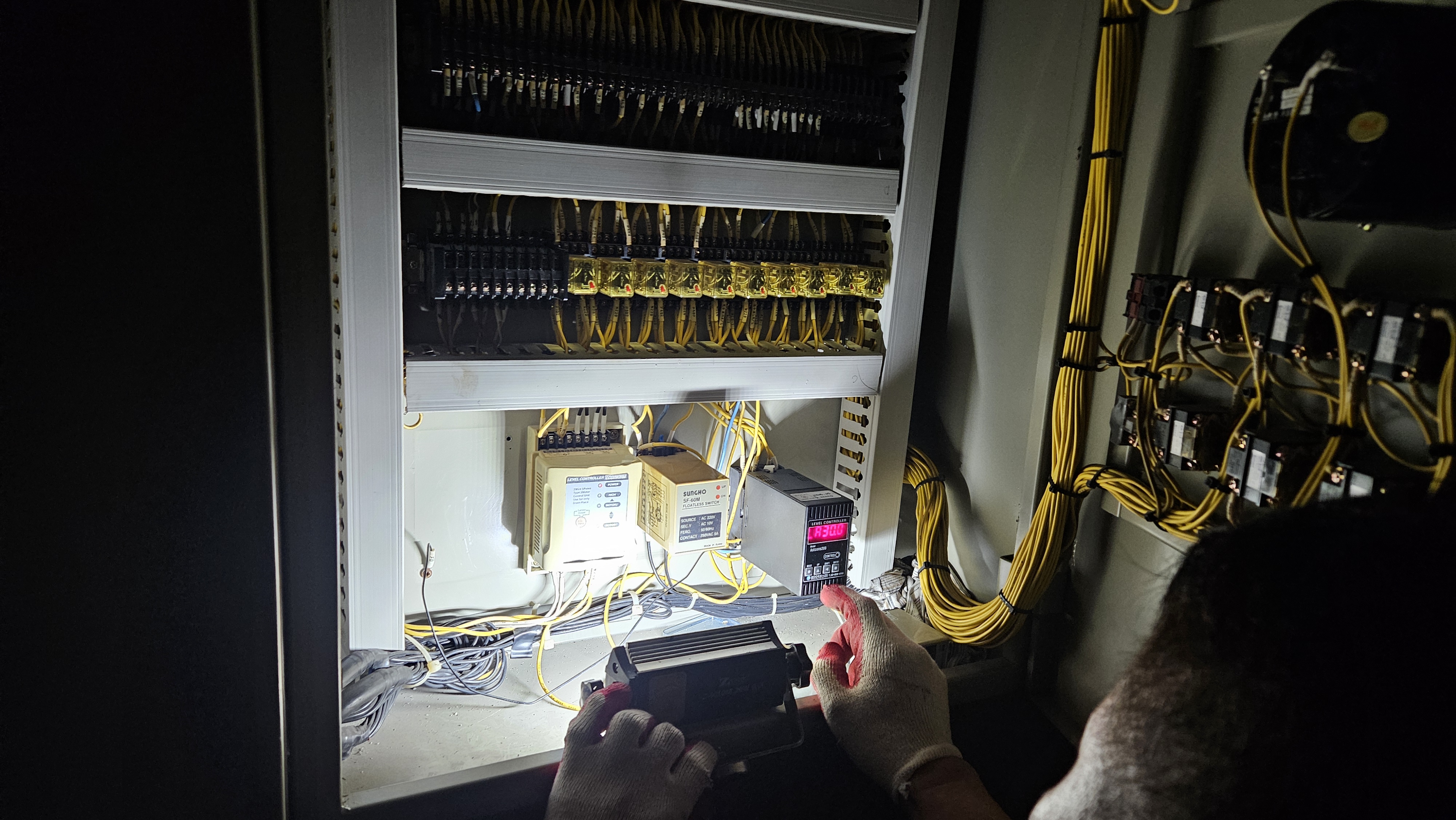

기존 레벨콘트롤러 제거 센서 선등 자리가 협소해서 옆으로 이동하여 설치 결선후 입력하고 있습니다
기계실 밖에 설치된 대형 지시계 DDC판넬 외부에 있느 지시계 레벨콘트롤러 수위%가 거의 비슷합니다
저수조 A탱크 B탱크 지시하는 셀렉터 스위치를 동장하고 좌우 탱크 수위가 비슷하게 나오는지확인
약간에 오차는 발생할수있습니다
정수위밸브 배관및 밸브 원위치 테스트 스타트 정지와 수위 모두 확인 이상무
