YWS-1080 오랜사용으로 교체

경기도 동탄시에 있는 모 병원입니다

과장님께서 한장의 사진을 보내왔습니다

사진을 보니 YWS-1080 영동밸브 정수위밸브 모델입니다

보내온사진을 보니 10K80A YK정수위밸브라고도 합니다

여러번 수리한 흔적이 있네요 자체적으로 솔레노이드밸브도 교체하고 한것 같습니다

증상 YK밸브가 레벨콘트롤러 정지점에서 정지하지 않고 조금식 올라가더니 어느순간 닫히질 않는다고 합니다

위 사진을 바탕으로 견적을 넣고

마침 밸브재고가 있어 바로 작업을 진행하였습니다

​

먼저 STI-4US 레벨콘트롤러의 수위를 체크하고 병원이라 물부족없이 작업을 진행하도록 작업순서를 체크합니다

차단밸브인 GS밸브에 바로 붙어있네요

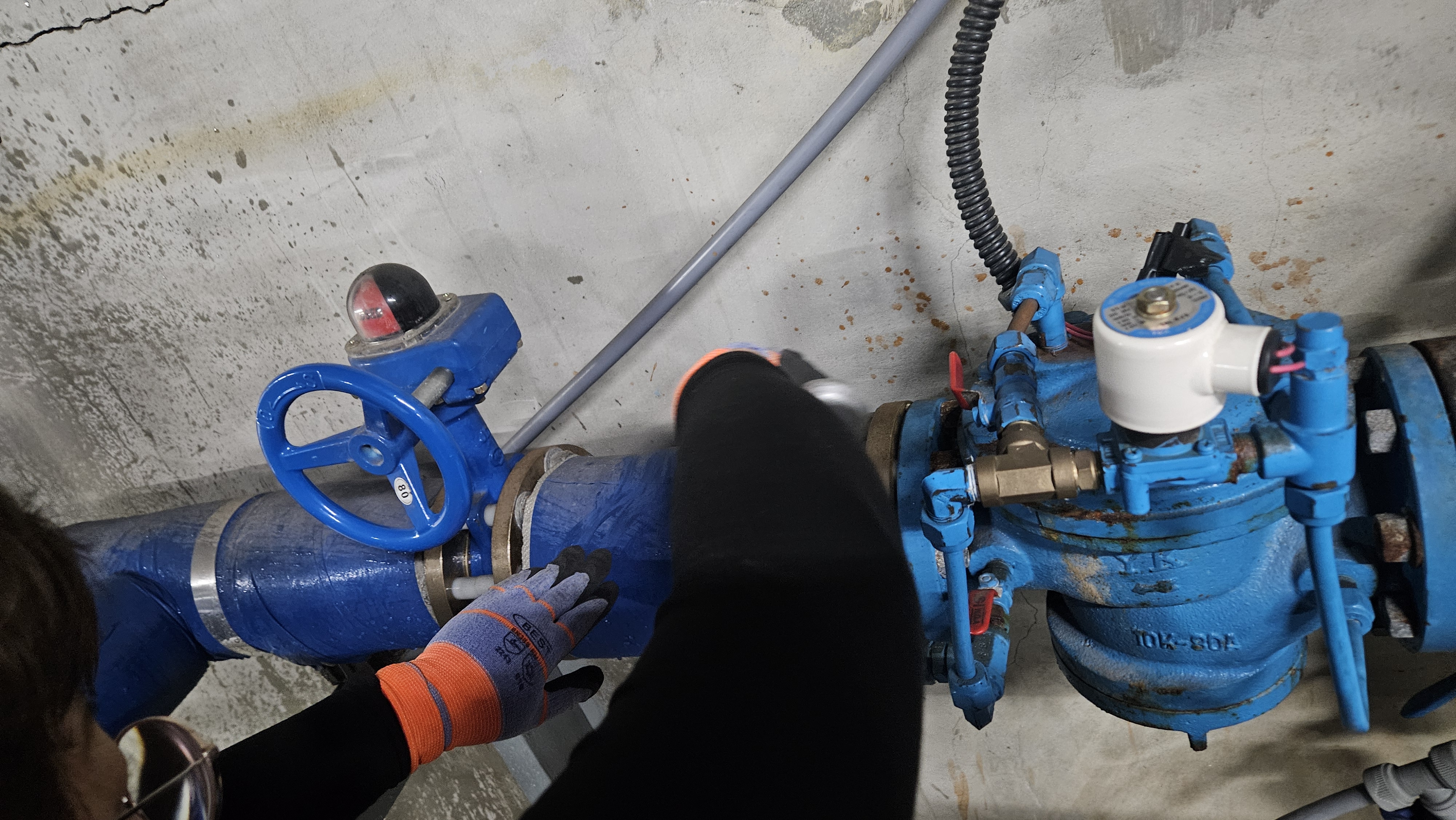

교체 작업을 위한 보온재를 벗끼고 있습니다

추후 점검이 용이하도록 솔레노이드 전원선을 짹타입으로 개조합니다

밸브 무게 때문에 밸브를 분해합니다



이렇게 원인파악도 할꼄 오랜사용으로 부식이 심하며 부식된부분이 내부 관로를 막아 다이아후램 상부에 압력을 못주기때문에 정수위밸브가 안닫히는 원인이 됩니다

다이아후램 제거후 하부케이싱

YWS-1080 영동밸브 모델은 정수위밸브 좌우에 모두 단관이 충분해 안되어있으면 상당히 밸브 분리에 애로점이 있습니다

버터플라이밸브 조립볼트가 스텐으로 되어있는데 스텐볼트경우 조금이라도 찡기면 다시 천천히 조여야합니다

일반 볼트처럼 힘으로 돌리면 추후 분해가 안됩니다



YK 영동밸브는 타밸브에 비해 무게가 많이나가 밸브를 배관에서 분리시 안전에 주의해야합니다

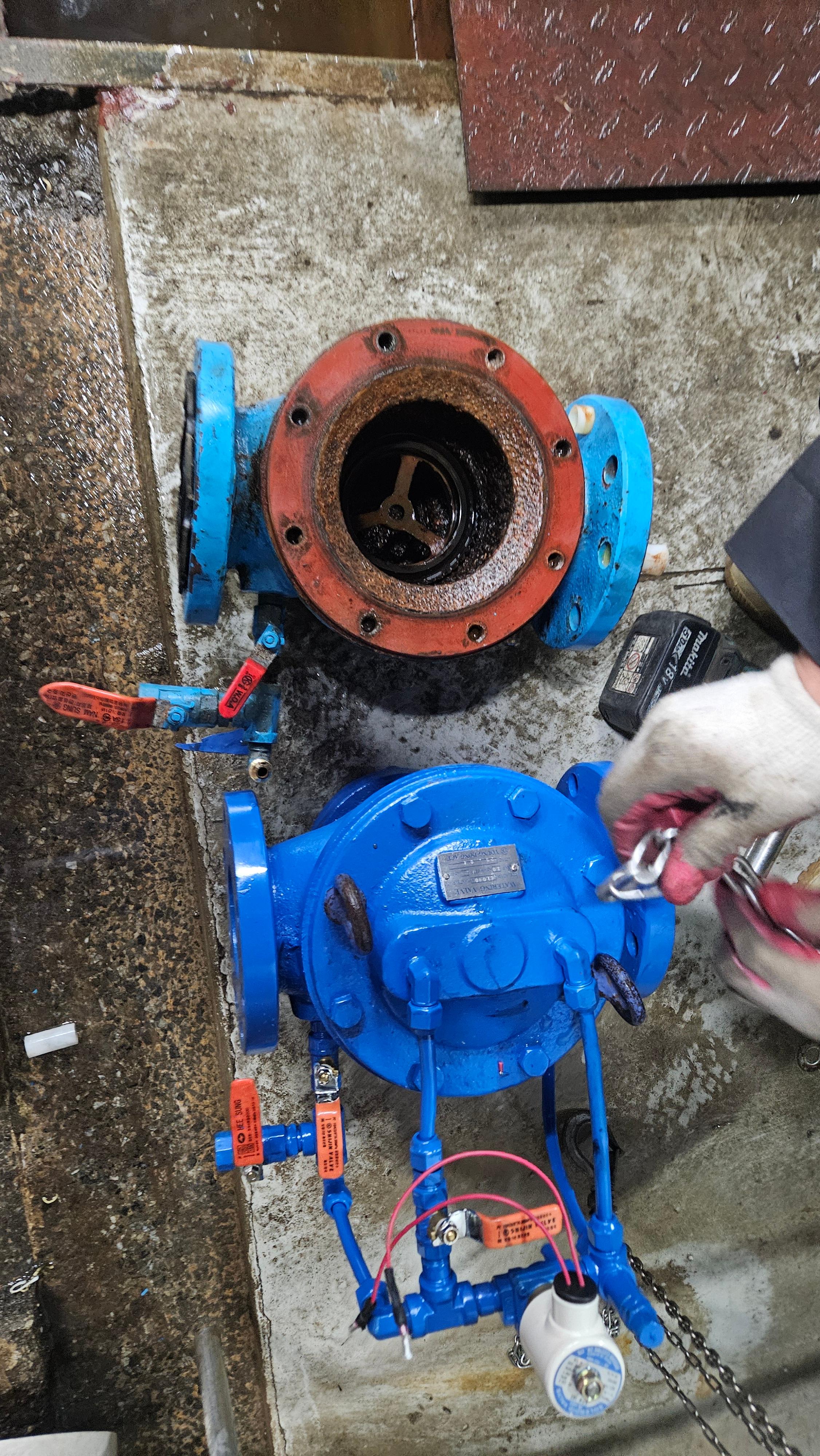

신품과 비교샷 오랜기간이 지났지만 특별히 바뀐건 없습니다



영동밸브 워터링밸브 YWS-1080A 모델입니다

10KG까지 사용 구경80A 란뜻입니다

후렌지 크리닝

오랜사용에도 스트레이너 일체형인 GS밸브는 깨끗합니다



한번더 후래씽 작업을 진행하여 스트레이너에 이물질을 제거합니다



준비해온 YWS-1080A 영동워터링밸브를 부착합니다

버터플라이밸브와 단관을 조립합니다

이제 잠궜던 워터링밸브 1차 2차 밸브를 열어 누수확인을 합니다

시운전완료
