기계실 집수정 수중펌프 점검및 조치

서울특별시 양천구에 있는 모 기관 기계실 집수정입니다

저희 대승엔지니어링에서 이상있을때마다 점검및 조치를 해주는곳입니다

기존 기계실담당분이 정년퇴직으로 인한 인계인수시 저희대승엔지니어링을 이용하라고 추천하셔서 바뀐 담당자분 연락을주셨습니다

​

기계실 집수정펌프 한다가 제대로 작동안하고 차단기가 떨어진다고 합니다

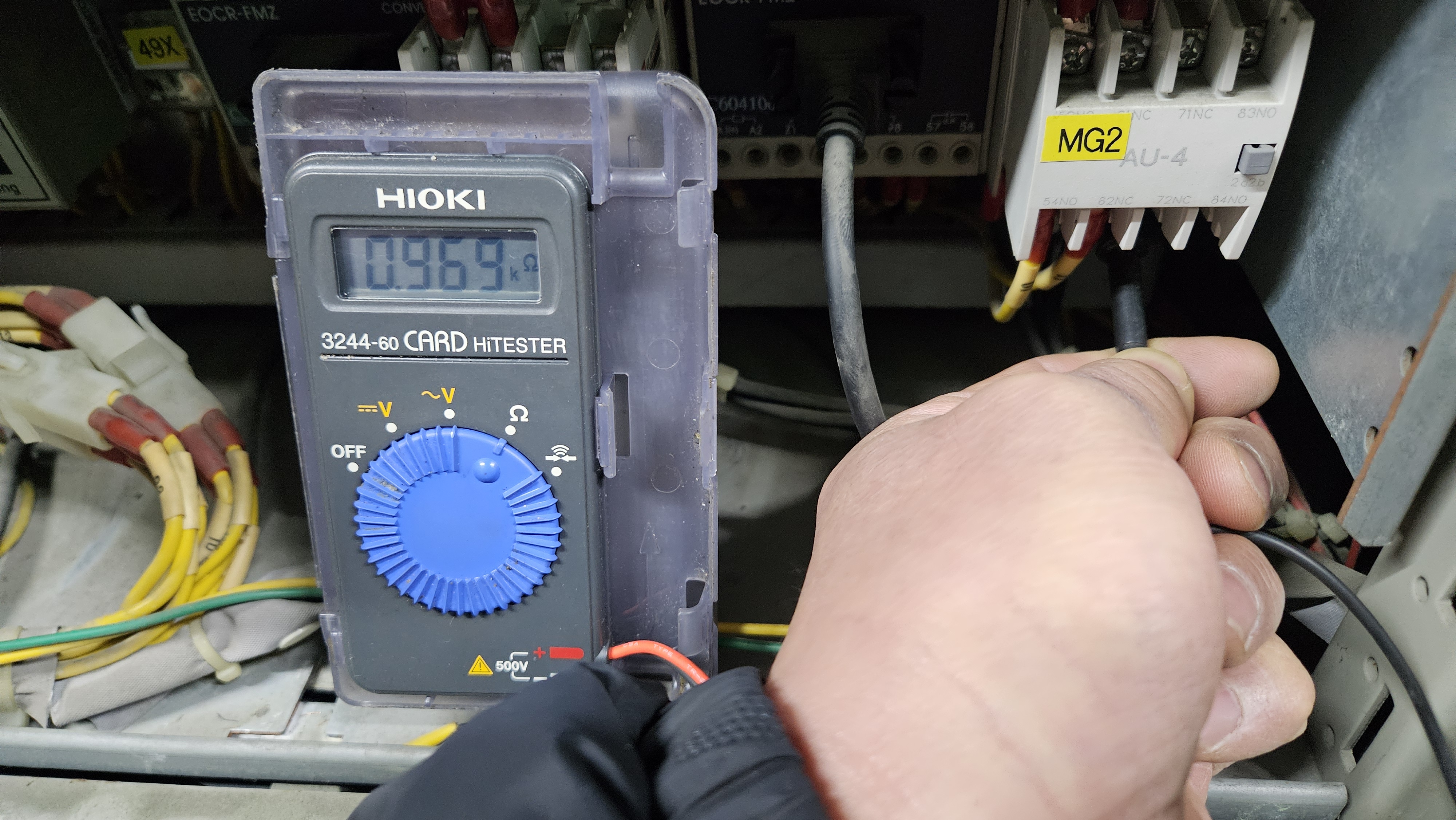

마그네트2차측에서 집수정 수중펌프 상간테스트 결과 ㏀ 으로 상간 저항이 나오는것으로 보아 수중펌프 내부권선이어떤이유로 소손된것 같습니다

절연저항도 ㏁ 오옴이 아닌 ㏁ 으로 나온것으로 보니 수중펌프에 권선에 문제가 있는것같습니다



집수정수중펌프가 계속 한대는 가동되고 한대는 트립되자 전 관리자 분이 집수정 오뚜기센서를 꺼내 놓으셨네요

집수정 외부 배관 모습입니다 별다른 이상은 없고 잘 설치되어있네요 배관구경은 50A 입니다

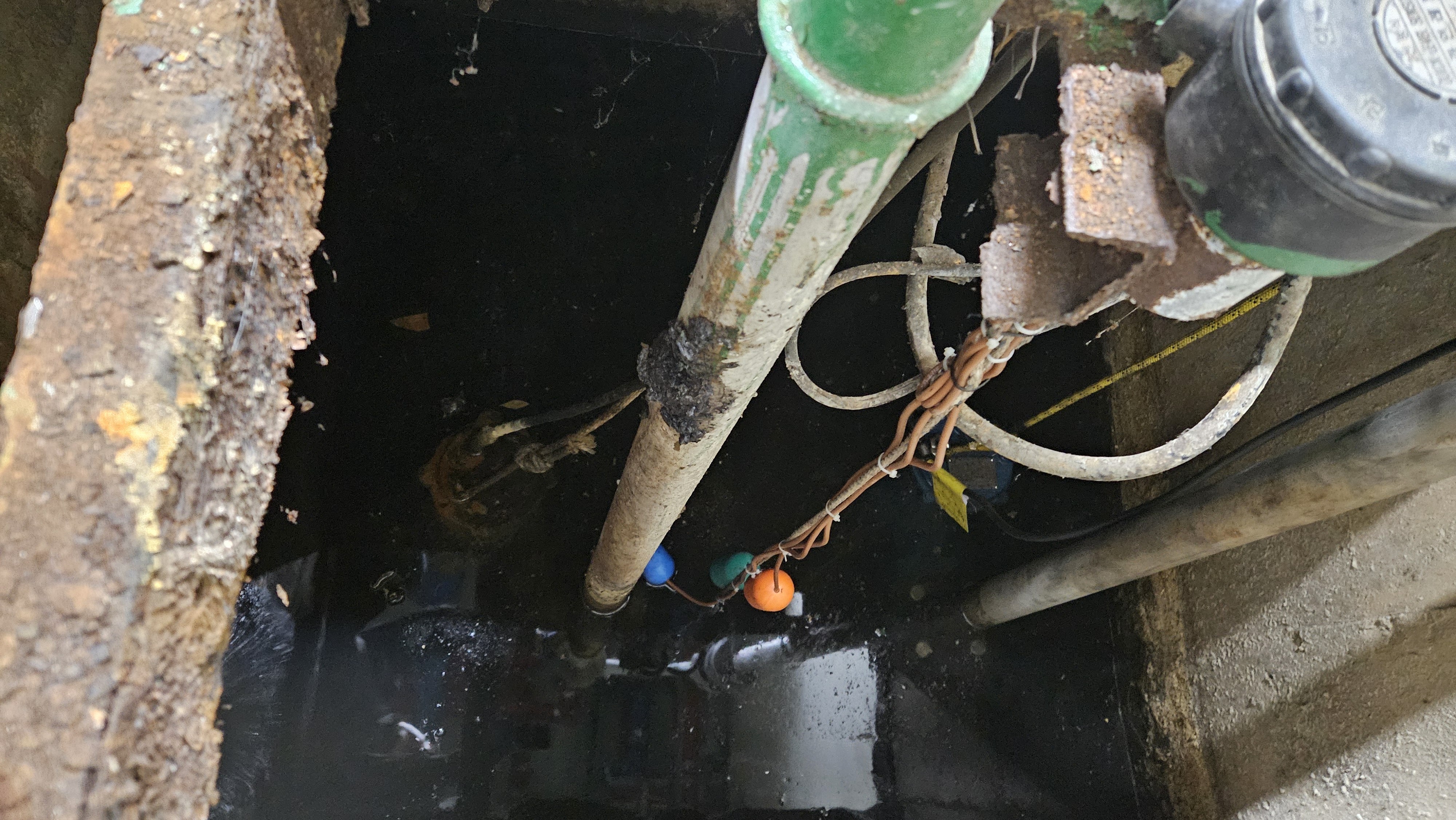

집수정 내부 수중펌프

배수펌프 판넬 확인까지만 하고 담당자 분께 견적서를 보내기로 하고 철수

현장이 지하1층 반이라 수중펌프중에서 가장작은 3상2마력 수중펌프로 견적을 넣었습니다

빠른시일내로 조치를 원하셔서 바로 자재를 준비 작업을 진행합니다

집수정이지만 오랜사용으로 침전물이 있어 DWE-15V 대영파워펌프 수중배수펌프로 선택했습니다

오랜사용으로 불확실한 오뚜기센서도 이번기회에 교체입니다

이렇게 색깔별로 있는건 투라인레벨 오뚜기센서입니다

수중펌프 명판입니다 볼텍스 타입으로 임페라에 이물질이 감기지 않고 와류현상으로 통과되는 볼텍스타입수중펌프입니다

1.5kW 2마력 2P 2극 380V입니다

집수정을 누군가 테그용접을 해놓아서 뜯어내고 있습니다

펌프를 인양해보니 일명앉은뱅이 펌프라 칭하는 오수용 펌프 오래된모델입니다

지금도 나오고 있지만 정화조라든지 이물질이 아주많은쪽에 사용하는 펌프입니다

일반 집수정에는 거의 사용을 안합니다





KS후렌지하고도 규격이 맞지않아 후렌지를 옆으로 컷팅했네요

이 앉은뱅이라고 하는 펌프는 후렌지타입이 아니라 PT 나사산 타입입니다

집수정에서 수중펌프 철거후



저희 마님께서 물있는곳으로 갖고가서 재사용할 배관등을 물로 씻고 있습니다

펌프 설치시 바닥에서 살짝 뛰우기 위해 공구를 사용해서 수중펌프 자체를 들어올리고 있습니다

기존 오뚜기센서를 교체중입니다

기관이 오래되다보니 자동제어가 교번은 안되고 셀렉터 스위치에 의해 한대만 자동운전되게 되어있어

오뚜기센서 3개로만 작동이 가능하도록 설치합니다

투라인레벨오뚜기센서



집수정높이에따라 오뚜기센서의 높이를 설정후 집수정에 넣고있습니다

시운전 아주 양호합니다



투라인레벨 집수정레벨콘트롤러입니다

2S-2SSWC 모델

단자대를 보니 이렇게 묶어놓아서 한대만가동하게 해놓았네요

집수정 수중펌프 교체 완료
