수덕기어식레벨센서 SG-980S 제작후교체

인천광역시에 있는 모 대학교 저수조 기어식레벨센서입니다

25년정도 사용했네요

레벨콘트롤러에 한쪽A탱크는 FULL 한쪽은 정상적으로 작동하는것 같습니다

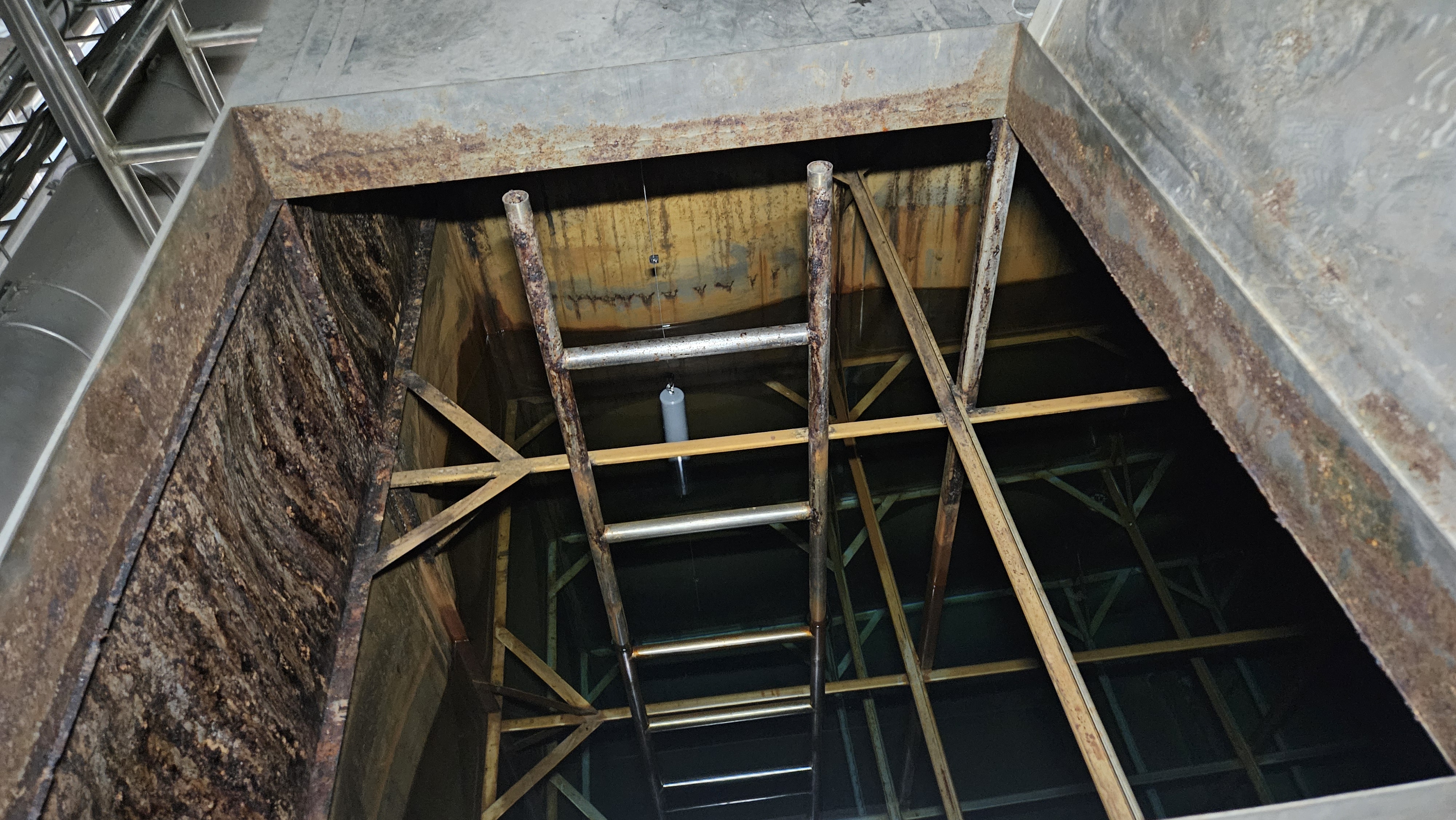

저수조 상부 점검구를열어 확인



아무리 찾아봐도 와이어와 추가 없네요



B탱크 쪽은 와이어와 추가있습니다

A탱크와 B탱크 기어식레벨센서 입니다 저수조와 접합은 2" 소켓타입입니다

8월쯤 견적을보냈는데 12월말 저수조 물넘침이 발생하여 정수위밸브와 같이 교체작업을 진행합니다

기존 기어식레벨센서를 저수조에서 분리 제작해온 SG-980S에 조립중입니다

레벨콘트롤러에서 FULL이라가 표시된이유는 아래사진처럼 와이어가 끊어져 버렸네요

레벨센서는 레벨콘트롤에서 보내주는 DC24V를 수위에 따라 4~20mA값으로 변환하여 보내주는데 이렇게 와이어가 순간 끊어지면 위로 올라가 충격을주며 기존 20mA값보다 높게 출력되어 레벨콘트롤러는 제품회사에 따라 FULL이라고 표시하게됩니다

​

​

먼저 기어식레벨센서를 저수조에 조립후 센서선을 연결합니다

B탱크도 교체합니다

오래된제품이라 추가 아주 큽니다

옆 점검구를 열어 와이어와 추가 제대로 안착되었는지 확인합니다

A탱크 B탱크 교체완료 확인완료



A탱크 B탱크 기어식레벨센서 교체완료
