DVT40-5 5HP3S 부스터 펌프시스템 모터펌프 오버홀

경기도 하남시에 있는 모기관 건물

부스터펌프시스템 소음진동으로 인하여 오버홀 작업니다



DVT40-5   5마력3S  시스템입니다

대영파워펌프 부스터펌프시스템으로

오랜사용으로 단종된 모델입니다

더이상 수리부품인 메카니칼씰도 본사에 없어 제작하여 교체작업을 진행하였습니다





부스터펌프시스템이 도입된 초기 제품으로

인버터 1대로 펌프3대를 제어합니다

결국 1대는 인버터 제어 나머지 두대는 사용량에 따라 직기동 되는 타입 입니다

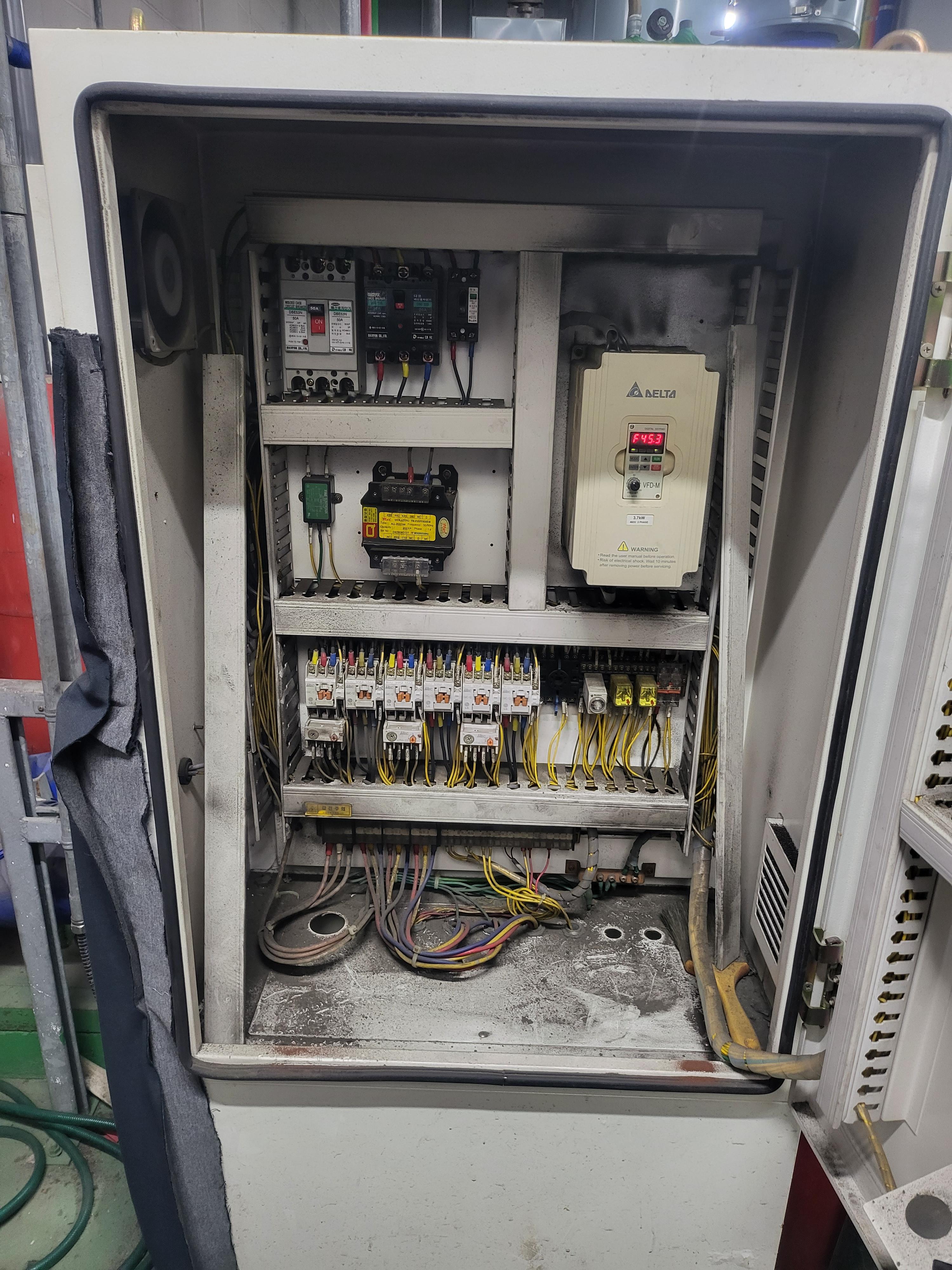

따라서 펌프 한대당 마그네트가 2개씩  펌프가 3대 이닌까 총 6개의 마그네트가 있습니다

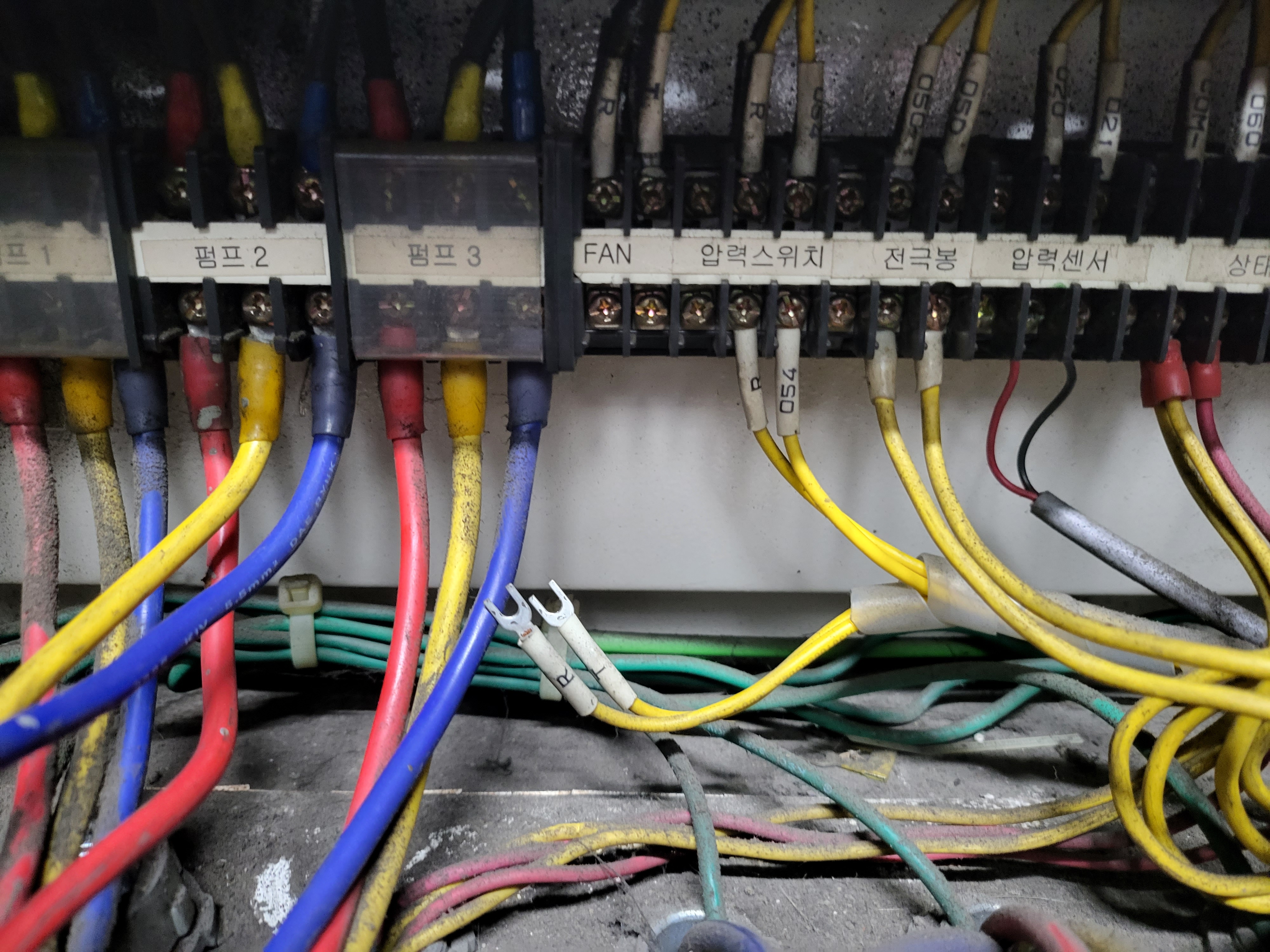

좌측 공급전원선  우측은 마그네트는 펌프당 2개 이지만 펌프에 들어가는 모터선 전원은 어짜피 같기때문에 이렇게 3상 모터 3개의 전원선이 공급됩니다

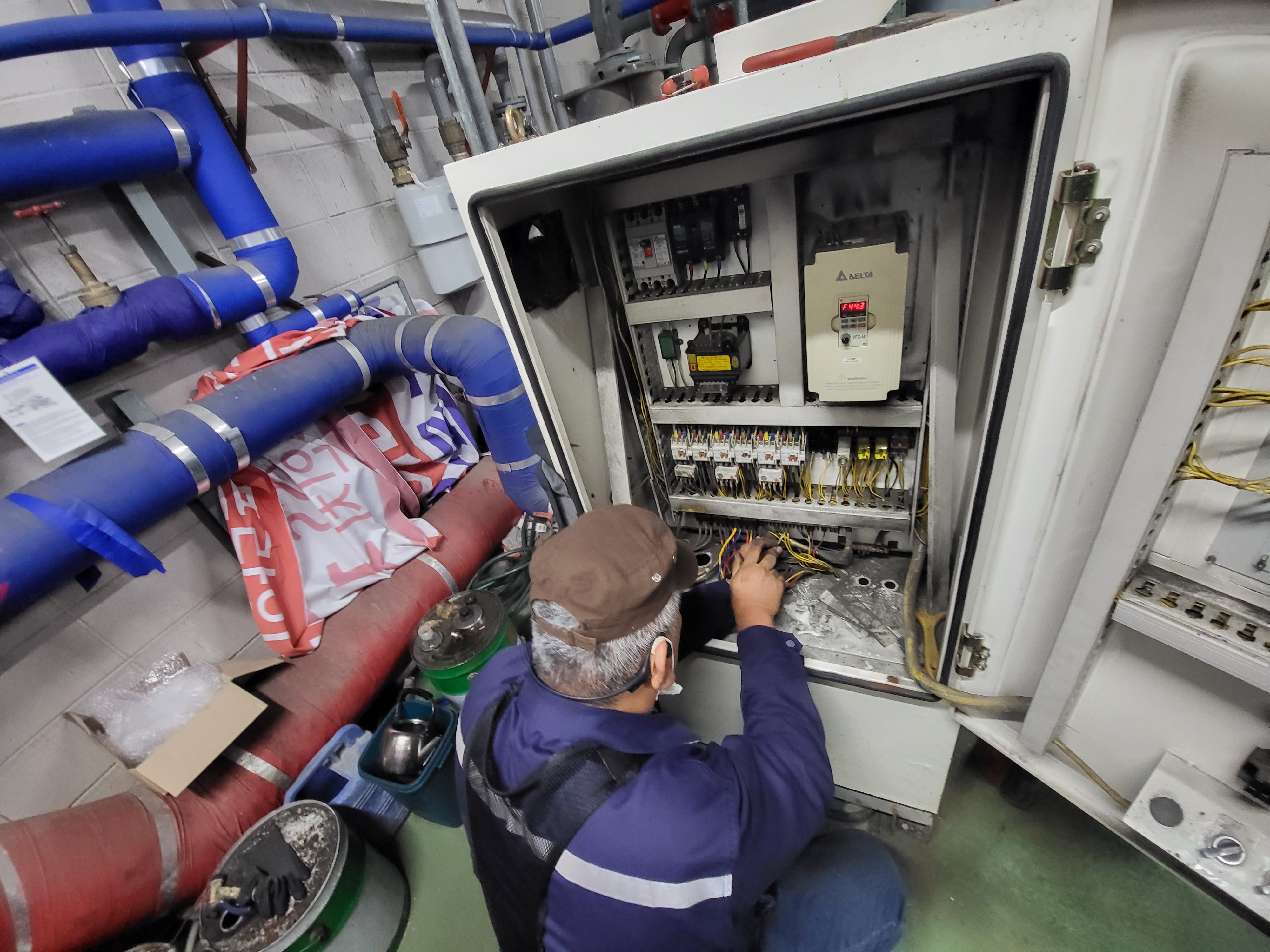

건물에 급수를 하면서 작업을 진행하기때문에  판넬에서 자동제어프로그램에서 수리할 펌프를 제외 시키면서 작업하지만 그래도 혹시 모르기때문에 펌프 전원선을 한대 한대 분리 하면서 작업을 진행합니다

판넬 자체에 있는 팬소음이 발생하여  이것도 교체 해줍니다

120mm 사각팬입니다

인정 부스터펌프 판넬 INJ-3000모델입니다

모니터에 L1 P3 란뜻은

펌프1은 인버터 운전 펌프3은 준비중이란뜻입니다

프로그램으로 수리시 펌프2번은 제외를 시켜놓아 모니터에 안나타나고 있습니다

부스터펌프시스템 도입 초기 제품인데

지금도 잘 돌아갑니다

단 소음과 진동이 발생해서 예비차원에서 오버홀합니다

시스템에서 제외 시킨 2번 펌프 모터를 분리합니다

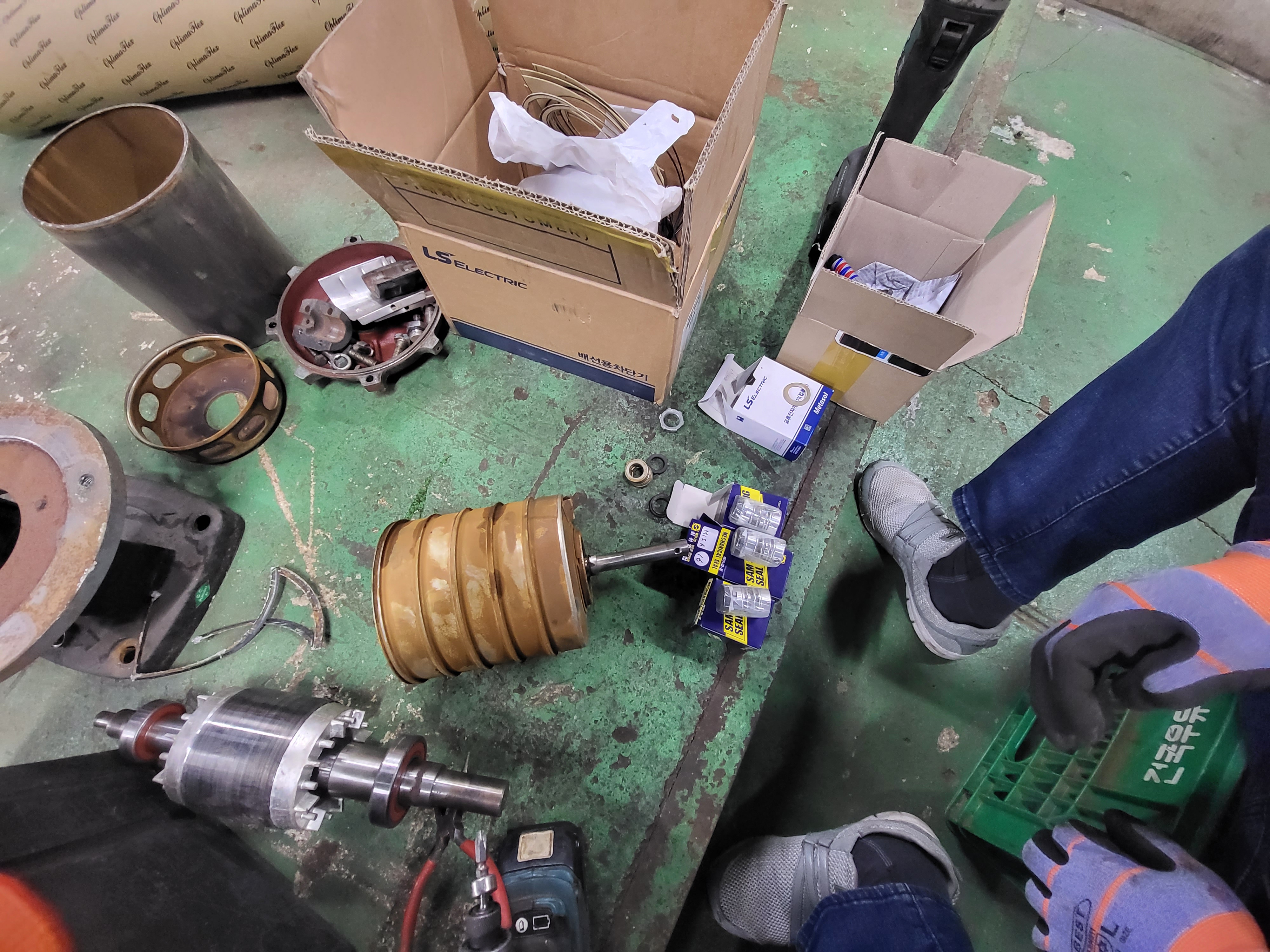

모터 분해

베어링부분이 오랜사용으로 조금 뻑뻑합니다

펌프도 분해여 단종으로 알수없는메카니칼씰 타입을 확인합니다

메카니칼씰은 16파이입니다

메카니칼씰은 기본 타입인 클러치 타입을 사용했네요

무엇보다도 중용한  고정자 외형지름입니다



펌프 케이싱에 붙어있는 가스켓입니다

대영파워펌프 DVT40/5  5마력

부스터펌프시스템이 보급되기 시작한 2001년도 제품입니다

모터 베어링분리중

베어링유도가열중

회전기기에서 생명은 베어링입니다

충격없이 회전자에 삽입하기위함입니다

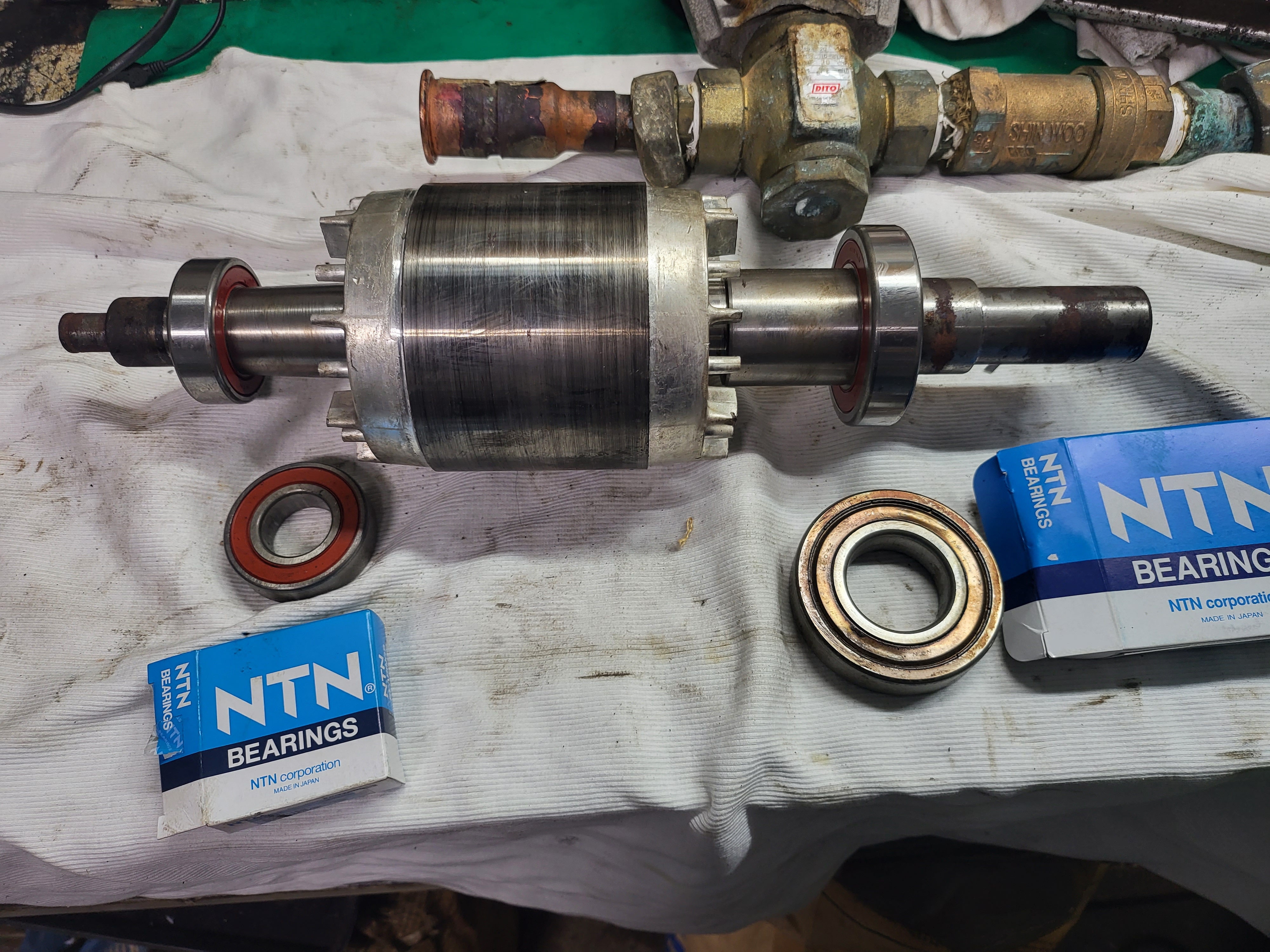

모터 회전자베어링교체

펌프 메카니칼씰 제작후 교체준비중

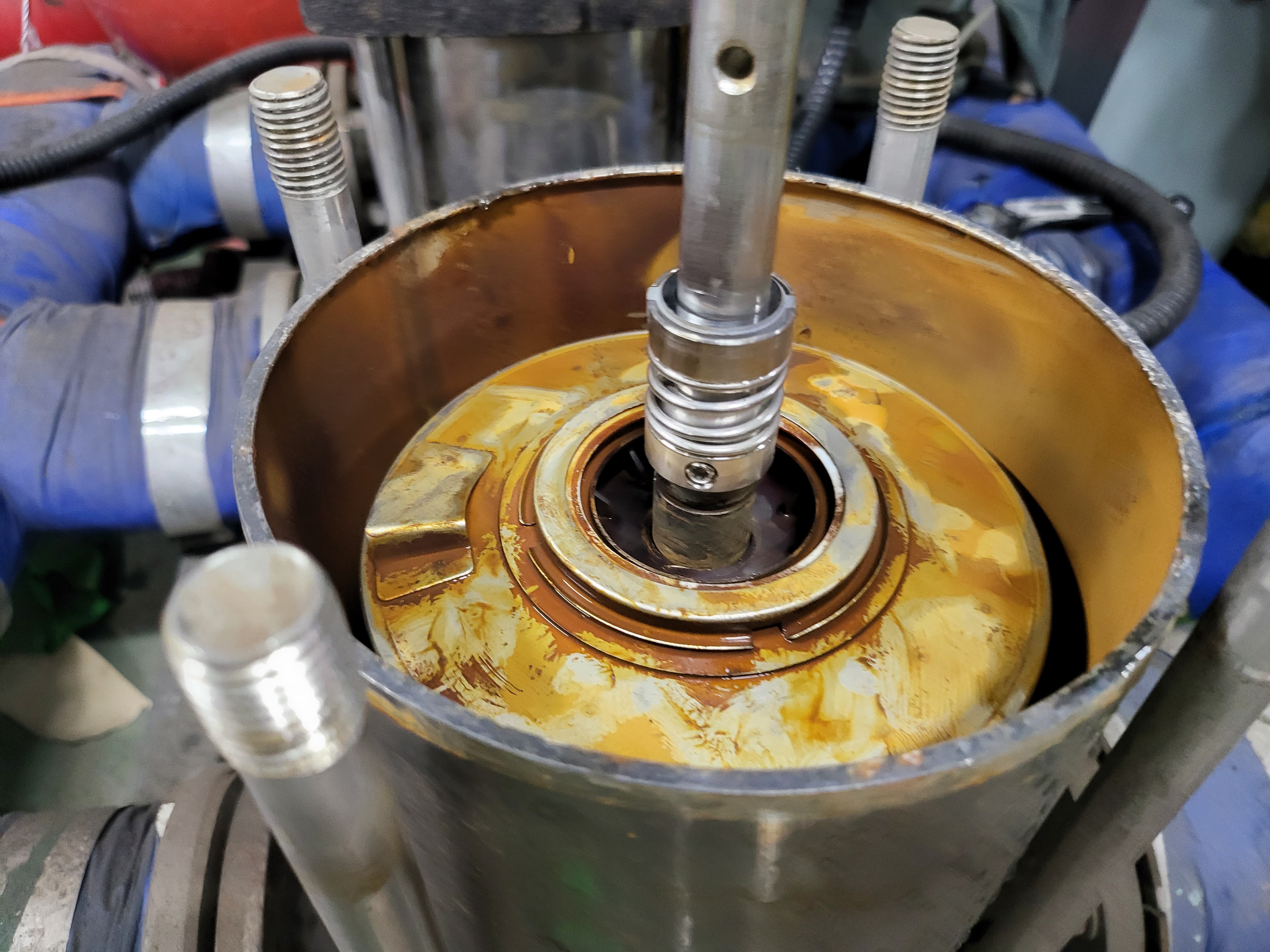

제작한 메카니칼씰을 펌프하이드로 샤프트에 조립합니다

조립전 펌프조립을 원활게 하기위해 부식제거중

이렇게 유지라고 하는 기름종이를 가스켓으로 제작합니다

기존 가스켓 제거및 교체

펌프 하이드로 조립

조립후 에어빼기 시운전준비

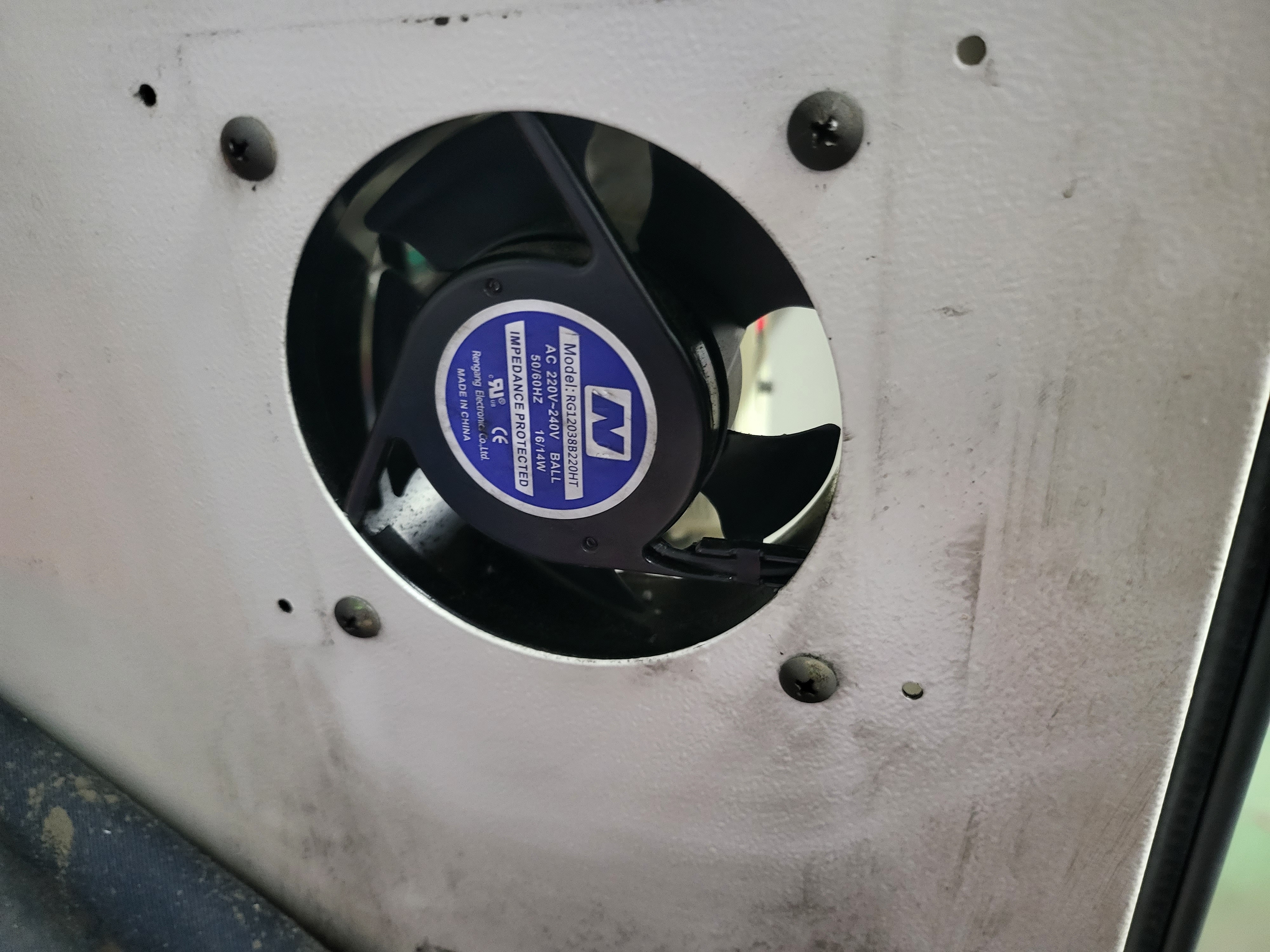

부스터펌프시스템 판넬에 소음원인인 냉각팬 교체

교체완료

냉각팬 전원

2번 펌프모터 수리후 1번모터펌프 수리중

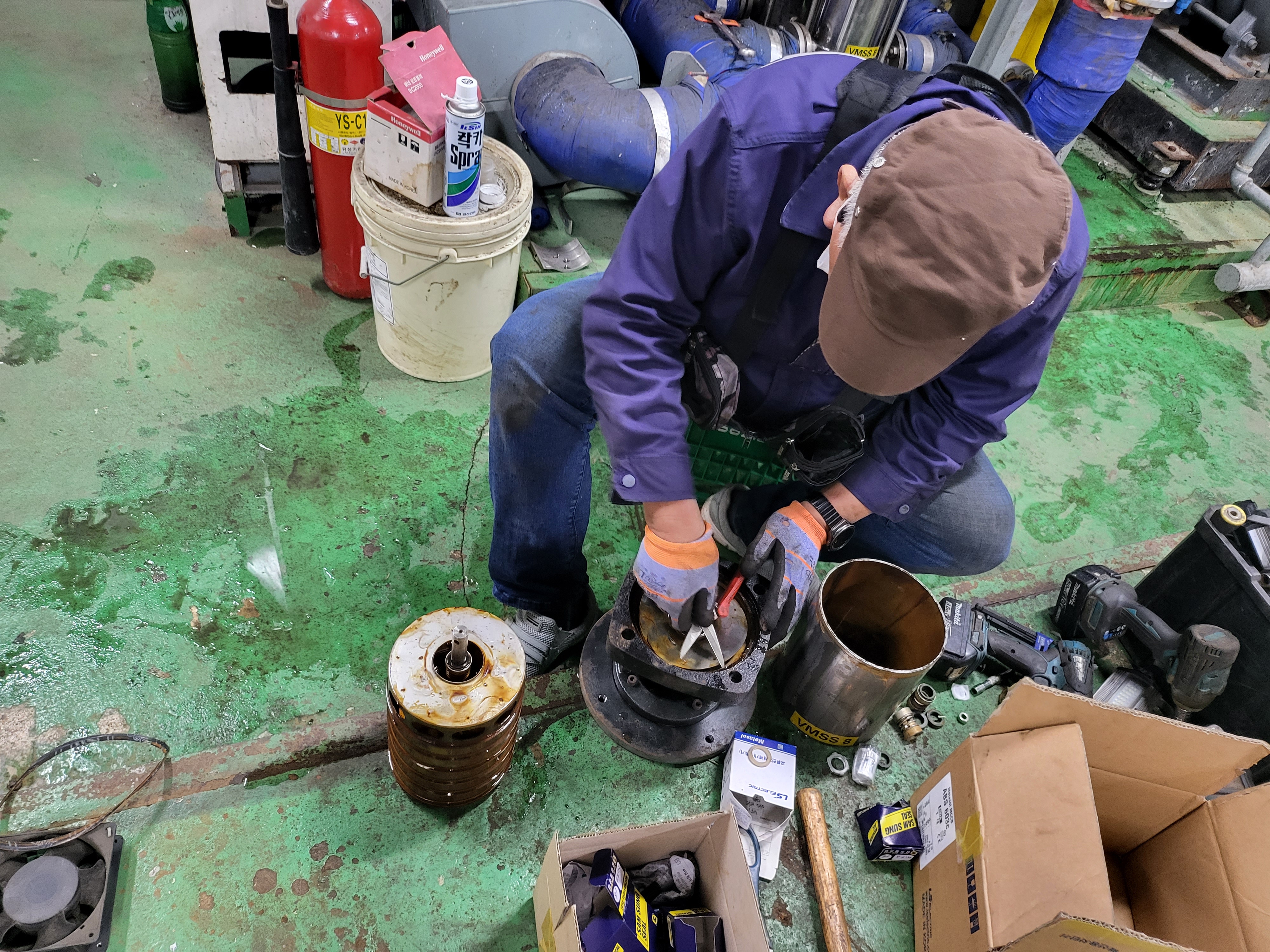

부스터펌프 분해

메카니칼씰 교체

1번 펌프 에어빼기

3번 펌프 작업중

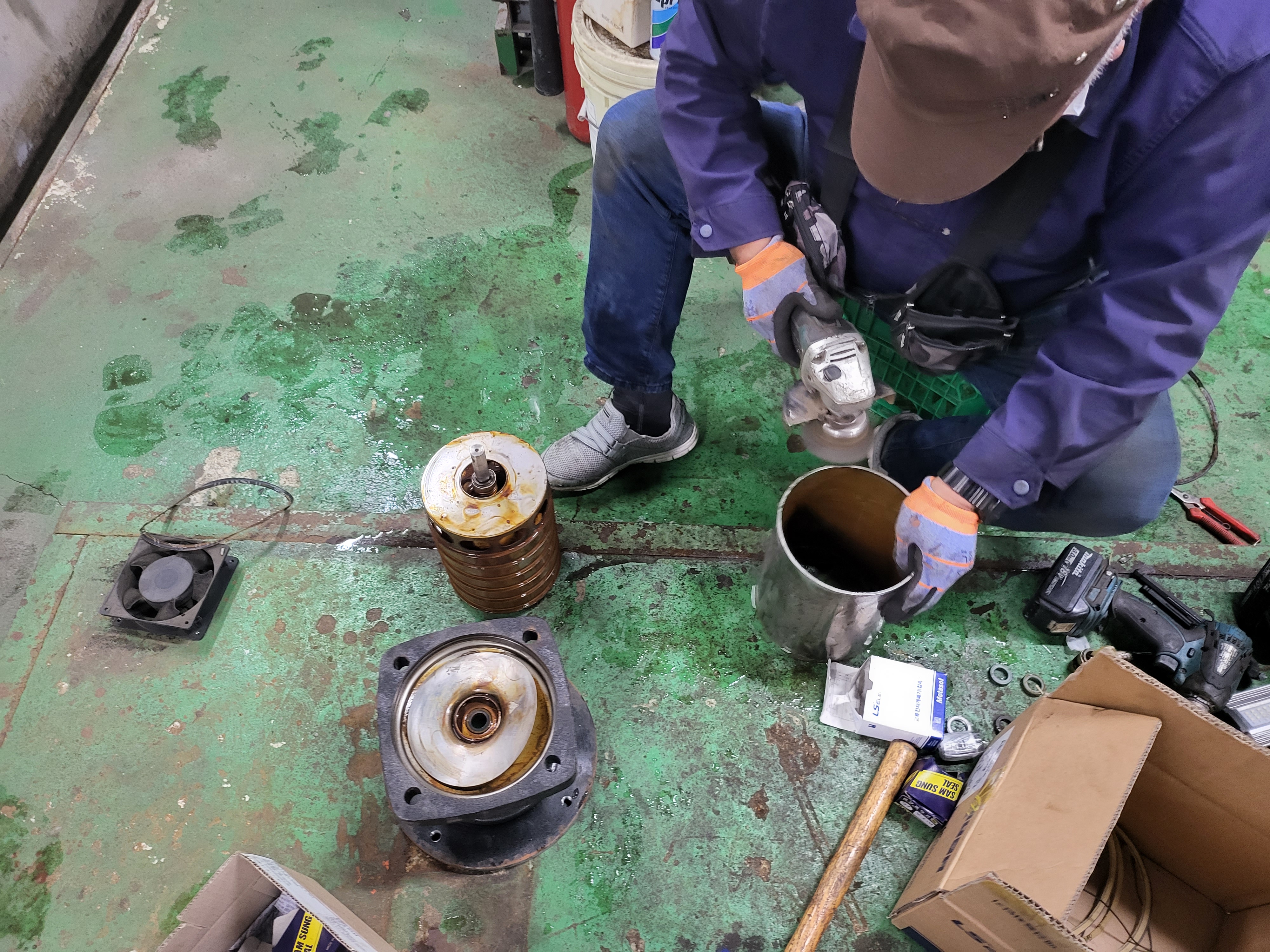

펌프 가스켓제거중

케이싱 이물질제거

제작해온 메카니칼씰 교체

메카니칼씰 누수 확인 시운전완료
