아파트 지하집수정 PD-751M에서GDV-950M 교체외
대승엔지니어링
2023. 3. 5. 19:33
아파트 지하1층에 있는 집수정 펌프
윌로PD-751M에서 GS펌프 GDV-950M으로 교체 및 체크밸브교체
레벨센서교체 (투라인레벨)를 하여 정상작동케 하였습니다
펌프는 임페라에 이물질이 걸리지 않케 볼텍스 타입으로 교체 작업을 하였습니다
투라인레벨 2L-3Q2W 레벨콘트롤 과 오뚜기센서도 교체 하였습니다
체크밸브 기존 스모렌스키체크에서 이물질이 걸리지 않는 스윙체크로
아파트 지하1층 외부공간에 집수정
펌프 콘트롤판넬

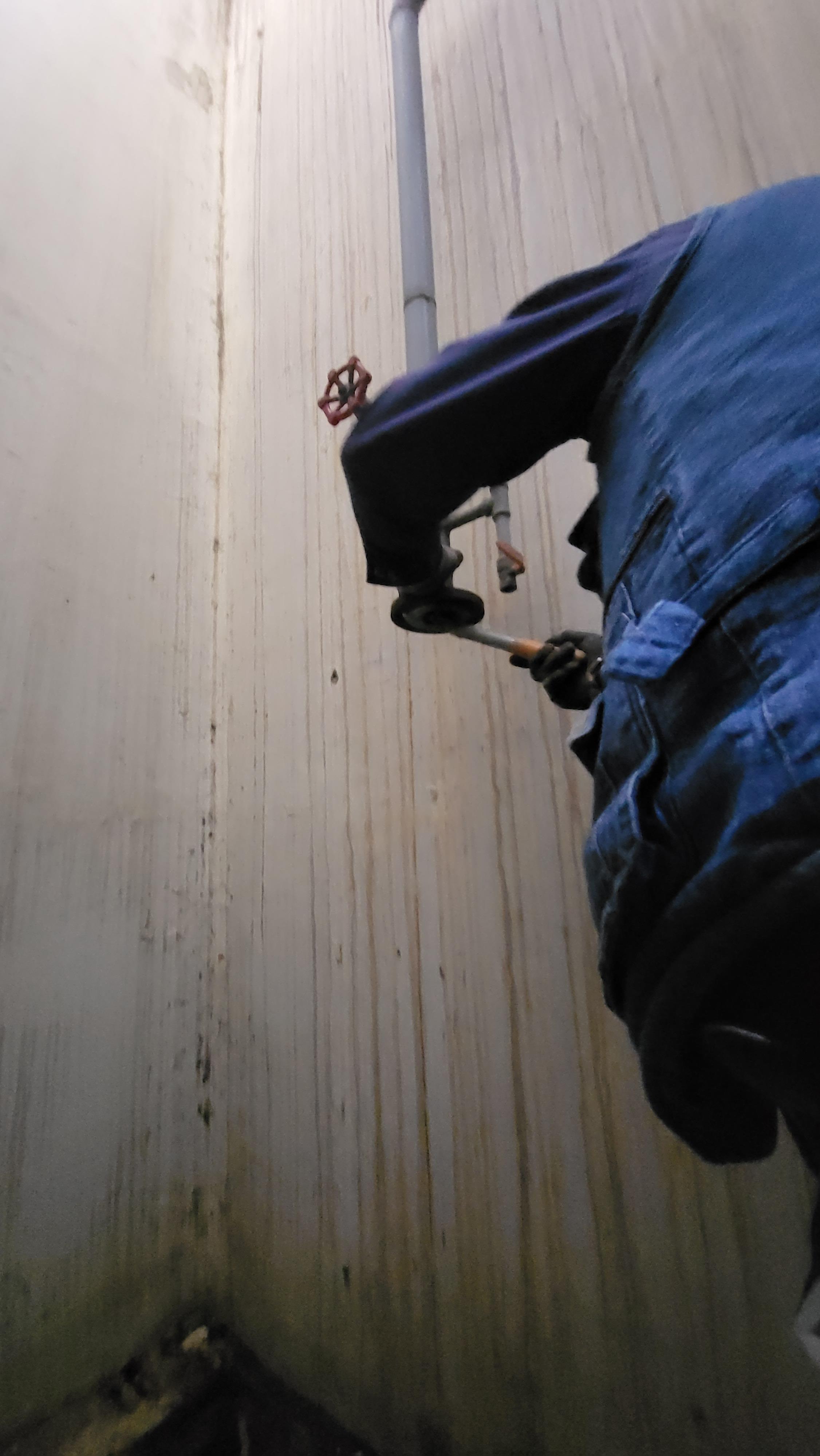

교체 작업을 진행하기위해 체크밸브및 배관분해
U볼트 부식으로 인하여

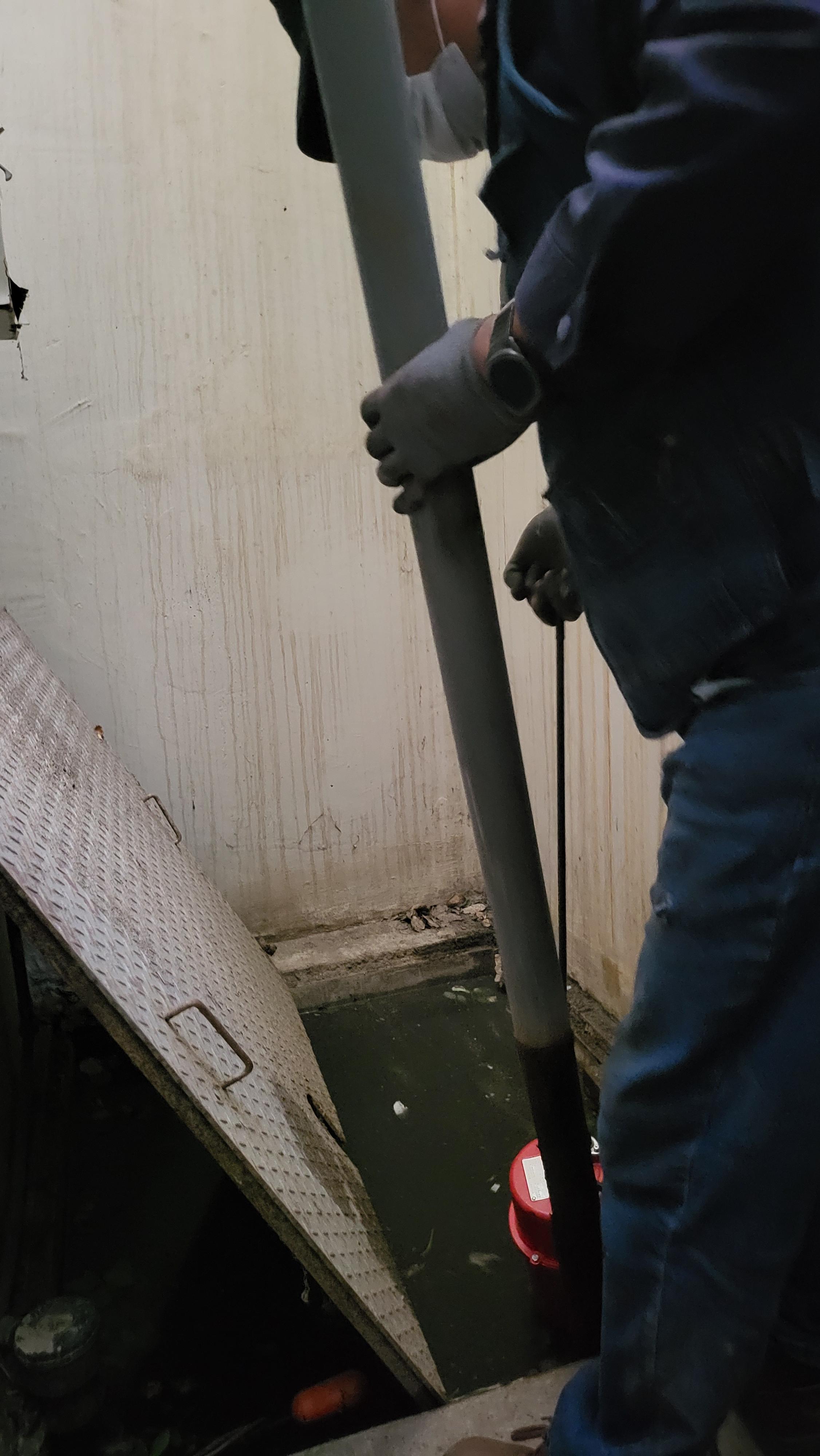

펌프 인양중
PD-751M 오랜사용으로 하부 스트레이너 부분이 심하게 부식으로 또한 흡입케이시 부식으로
전체가 주물인 GDV-950M으로 교체결정
흡입케이싱부식
펌프 전원연결
체크밸브장착을 위해 후렌지 부식제거
배관 후렌지 크리닝

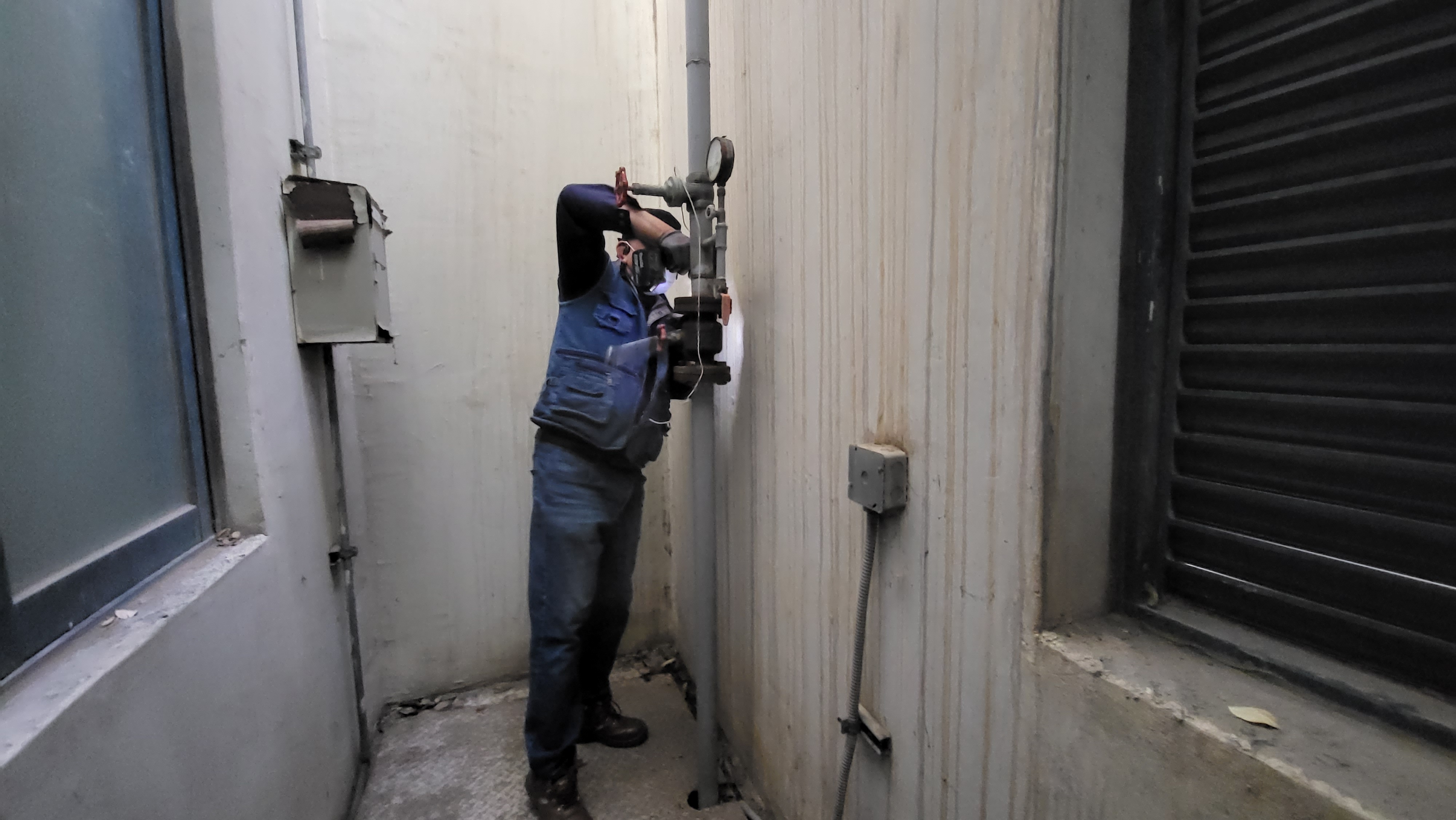

체크밸브부착

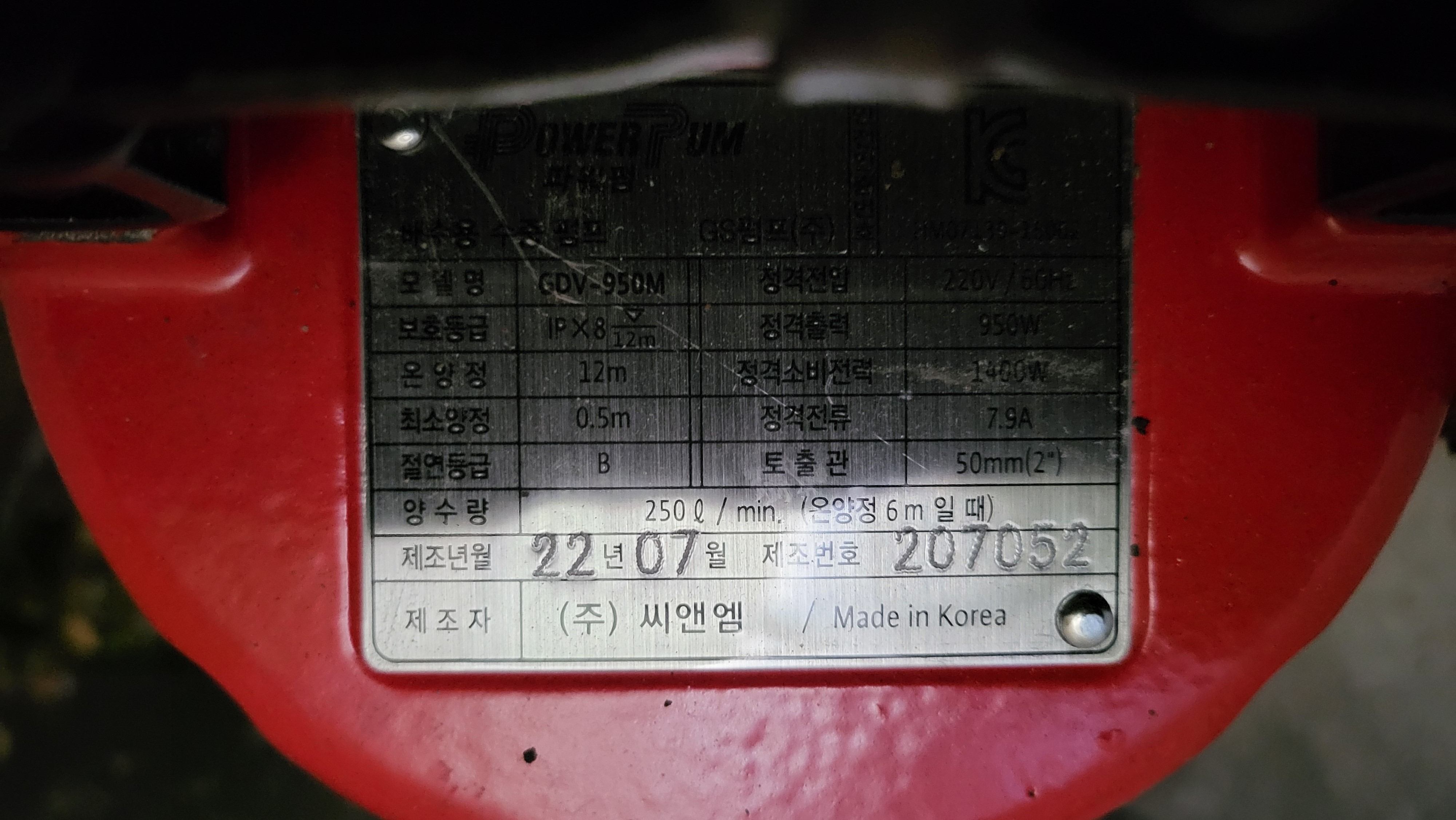

GDV-950M 양정은PD-751M보다 낮지만 임페라가 볼텍스타입이라 이물질에 강함
투라인레벨 2L-3Q2W 수중펌프 레벨콘트롤러
수중펌프 한대만 제어가능 펌프기동정지 하이알람 발생
투라인레벨 2L-3Q2W 콘트롤러 교체 완료
투라인레벨 오뚜기센서 교체
결전중
장착후 시운전완료
교체완료
