SWV-FS12D 80A 안닫힘으로 인한 점검및조치
대승엔지니어링
2022. 1. 30. 15:27
서울 구로구에 있는 모 파크빌입니다
SWV-FS12D 80A 안닫힘 현상으로 나름대로 조치를 해봤지만
같은 증상이여서
저희 대승엔지니어링으로 연락이 와서
현장사진을 받고
점검및 조치를 해드렸습니다
신우공업 정수위조절밸브로 전자볼탑겸용모델입니다
이래 사진처럼 솔레노이드밸브 후단 나비형볼밸브를 닫으면 무조건 밸브는 닫혀야합니다
현장을 방문 점검합니다
전원을 차단하여도 제대로 닫히질 않습니다
사람 심장으로 비유하면 동명경화라고 할수있습니다
정수위밸브는 다이아후램을 중간놓고 상부와 하부 구조로 나눠지며
상부의 수압차로 상하작용을 하는데
동맥경화처럼 물이 들어가고 나가는 관로에 이상이 생긴거라 볼수있습니다

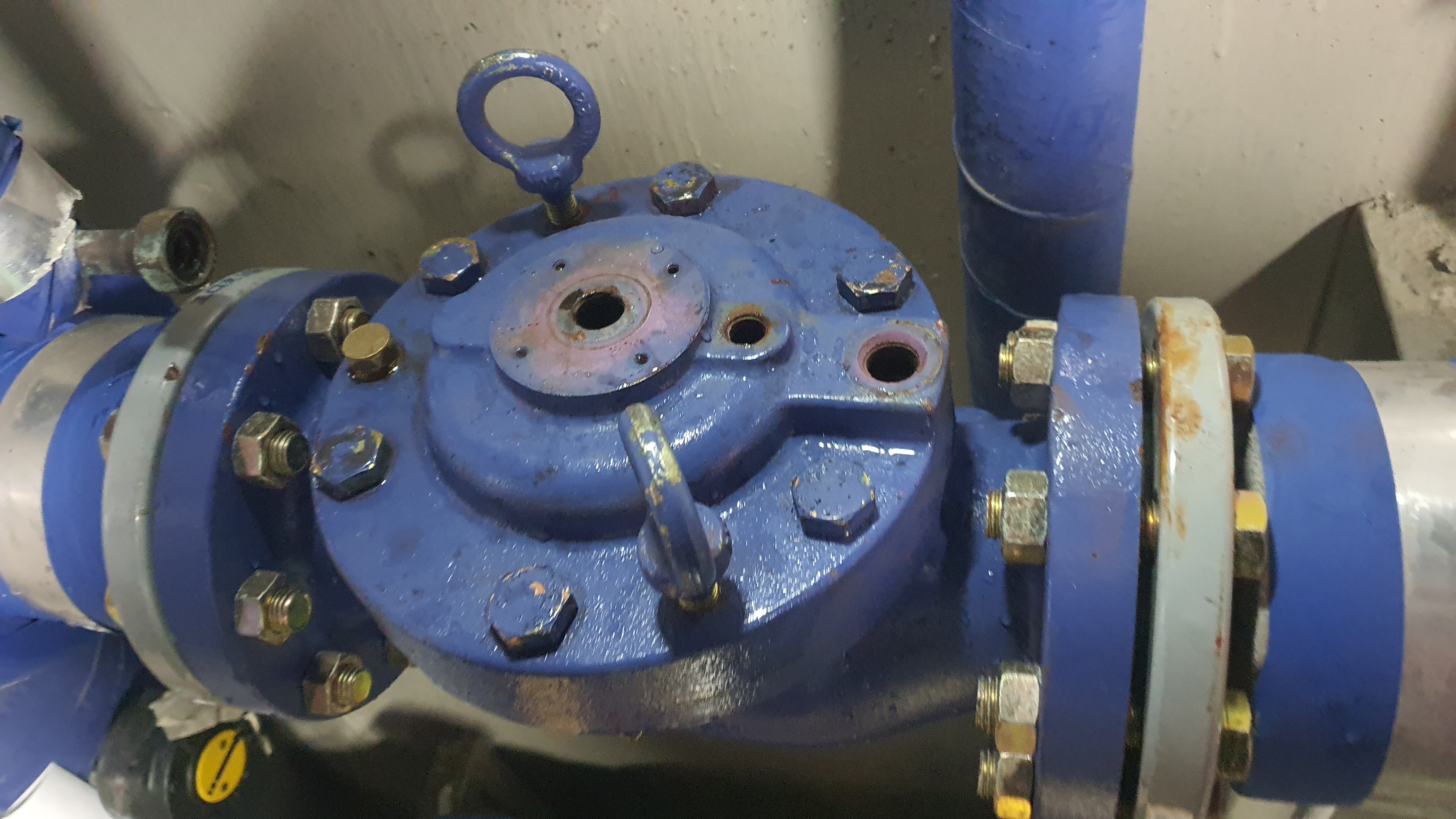

상부케이싱을 분리 부식이 많이 발생하였습니다
밸브가 배관 구조상 워터햄머가 발생할수밖에 없는 구조라 압력계도 고장나 있어
갖고있던 압력계로 교체해드렸습니다
다이아후램및 상부케이싱 니들밸브등을 청소합니다
하부케이싱도 크리닝
상부케이싱 조립
후래싱작업을 진행하면서 상부 부품을 조립합니다
저수조 상부에 올라가 레벨센서도 점검합니다
2차 안전밸브로 피스텍밸브가 달려있습니다
과장님께서 잘모르셔서 같이올라가 저수조 배관구조및 작동원리를 설명드립니다
시운전 완료
배관이 이상하게꺽여있어 닫힐때 워터햄머가 발생합니다
이부분을 최소하 해드렸습니다
