IHB-1002 (인하전기 링브로워 8.6Kw) 소음으로 인한 수리

인하전기 링브로워 제품개요

인하전기의 링블로워는 대용량의 공기, 가스, 증기 등을 낮은 수준의 압력으로 이송시키는 최적의 장치입니다.
제품은 대체적으로 고성능 전폐형(TEFC) 모터, 정밀주조 알루미늄 소재의 임펠러, 그리고 모델에 따라 주조 알루미늄 또는
주철로 제조된 케이싱으로 구성되어 있으며, 전체 구조물은 내열 및 내압에 뛰어난 특수 소재를 사용, 정밀 주조와 첨단 공작기계를
활용하여 제조하고 있습니다.
단순한 직접구동 방식에 따라 유려한 제품 외관과 함께 크기가 작아서 좁은 공간에도 설치가 가능합니다.
저전력 소비, 정비관리의 필요가 적고, 유류의 오염도가 낮으며, 단속없는 송풍이 가능하므로 흡입 또는 송출 기능에 있어서
가장 효율적인 솔루션이라 할 수 있습니다.



작동원리

링블로워는 흡기구 부분을 회전하며 지나가는 임펠러의 톱니형 날에 의해 공기나 기타 가스를 본체 내부로 유입시킵니다. 임펠러가 회전함에 따라 각 톱니 날 사이에 갖힌 기체는 원심력에 의하여 바깥쪽 방향으로, 또한 동시에 임펠러의 회전방향으로 밀리게 됩니다. 케이싱과 임펠러 블레이드 사이에 압축된 기체는 토출구 위치에 도착하여 본체외부로 배출됩니다.

인하전기 링브로워 제품특징

소형화 : 동일 기능의 타 형태의 제품들 보다 크기가 작습니다.

환경 친화적

저렴한 유지 관리 비용

다양한 전압에 맞춤 가능

고효율 전력 소비

50 Hz 및 60 Hz 사용 가능



사출하는곳에서 여러대의 사출기에 자동시스템에 의하여 재료를 이송시키는 용도로 사용중

여러대중 예비사용품 수리 의뢰로 인한 수리



인하전기 IHB-1002 2단 링브로워

링브로워 명판

앞케이싱 분해 앞베어링구리스가 검게 변한걸로 보아 고열로 인한 베어링손상이 의심됨

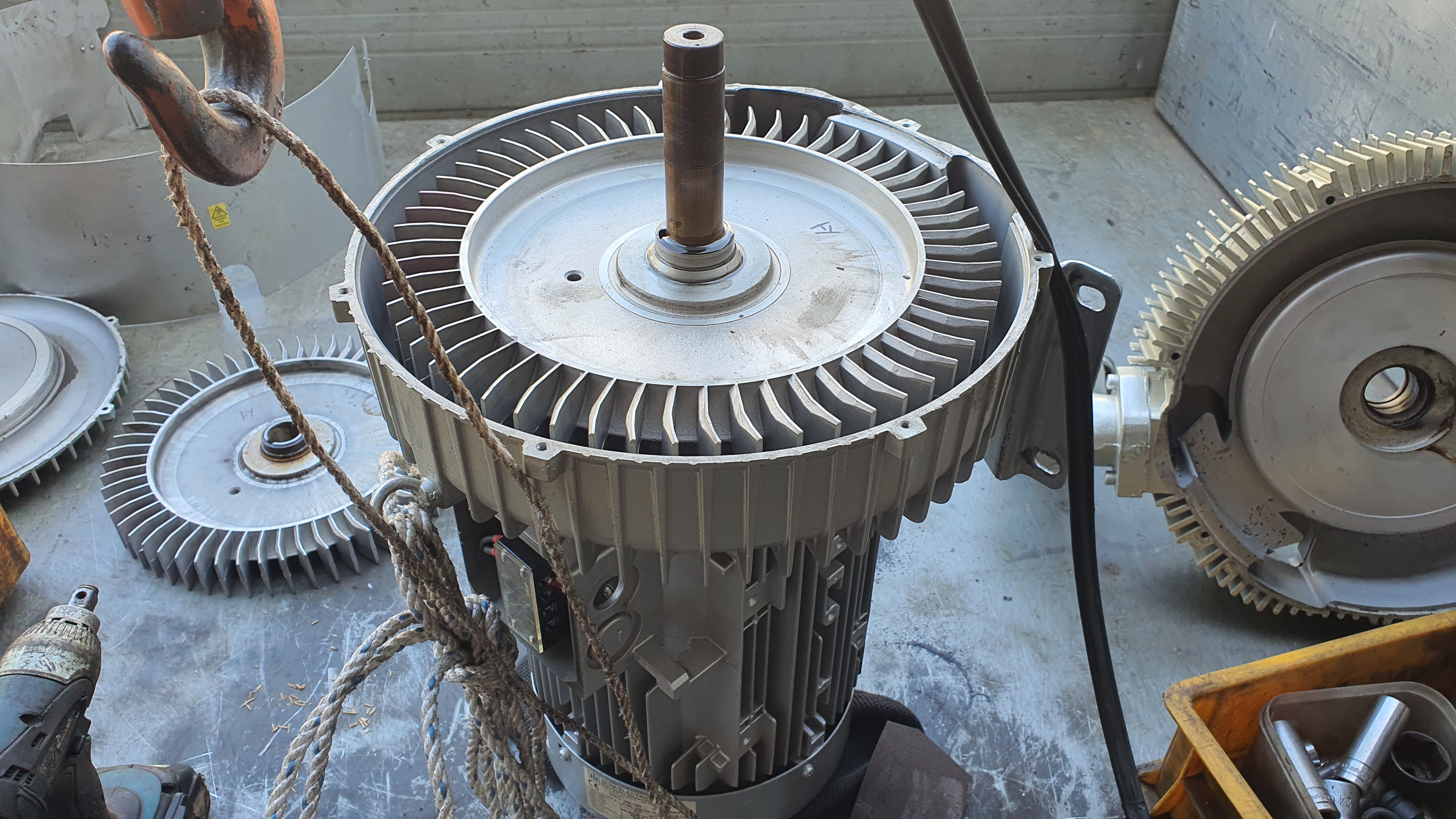

분해중

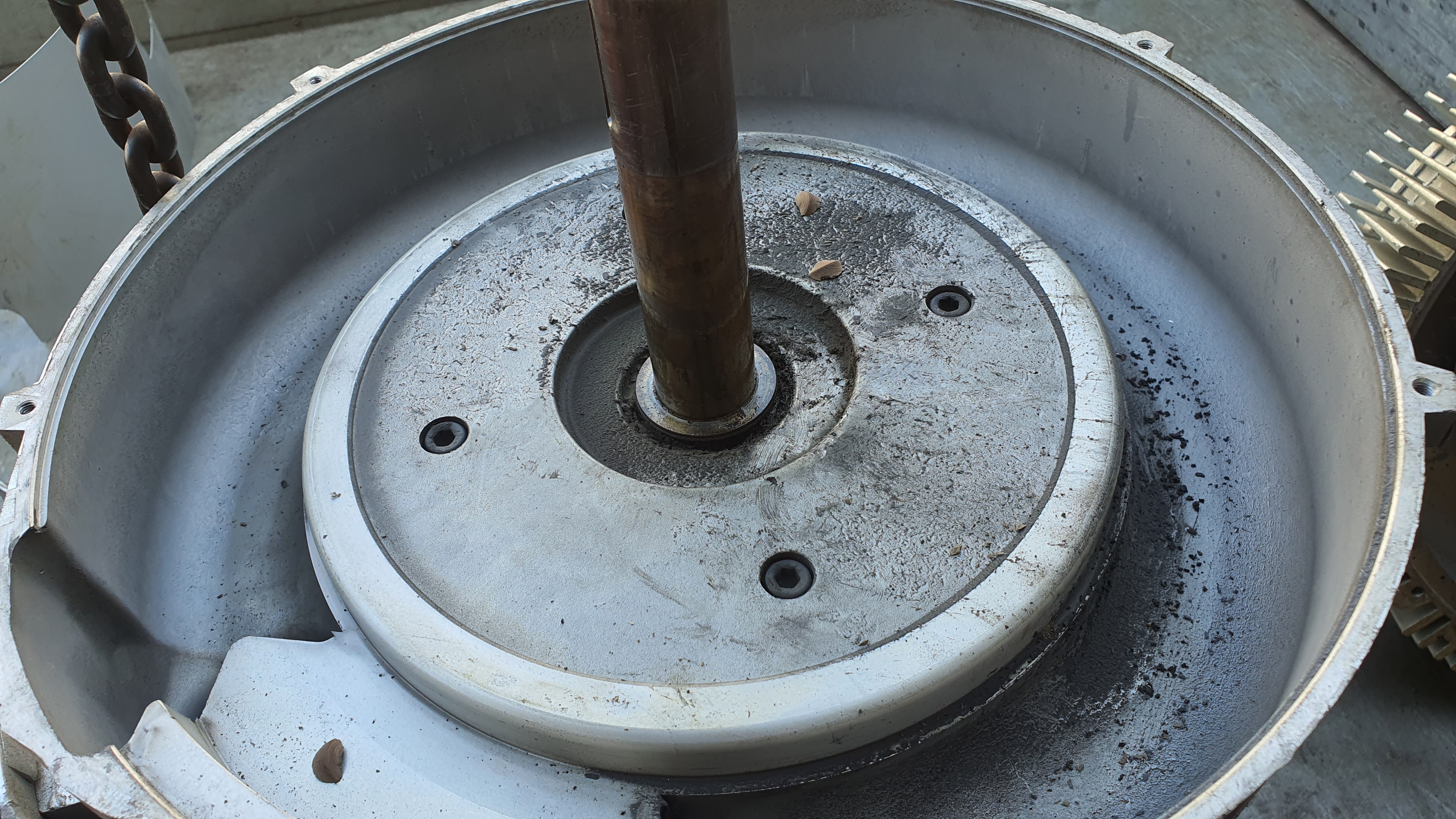

이물질이 좀  묻어있네요 이경우 임페라 고착또는 마찰로인한 열이 발생할수있습니다

코일점검 약간 열화는 되었으나 재사용시 이상없을것 같습니다

인하전기 1002 모델은 이렇게 중간베어링이 있습니다

베어링교체시 전부 분해 해야함

앞 베어링에 비해 상대적으로 반부하측 베어링은 상태가 조금 괜찮습니다

모터부분 분리후 절연체크및 절연보강을 합니다

일산 C3급베어링으로 교체합니다

무엇보다도 링브로워 회전수가 고속이라 충격이 가지 않게 베어링유도가열

앞케이싱에 묻어 고착되어있던 구리스를 제거합니다

샤프트 크리닝및 베어링교체

반부하측베어링하우징 리데나교체

모터하고 샤프트만 조립후 시운전합니다

임페라 조립 이때 상당한 노하우가 필요 충격을 주면안됨

케이싱 크리닝

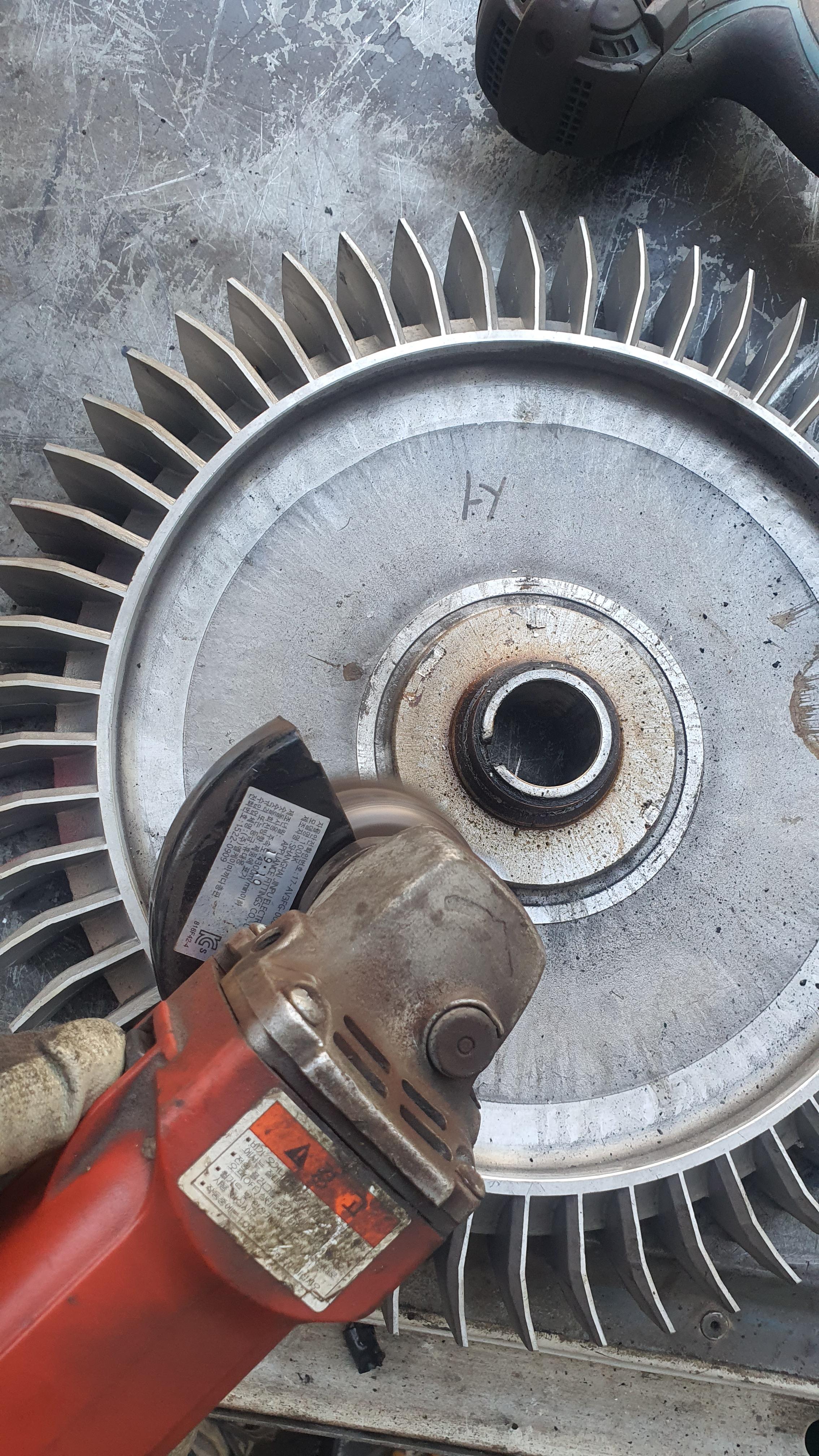

임페라 크리닝

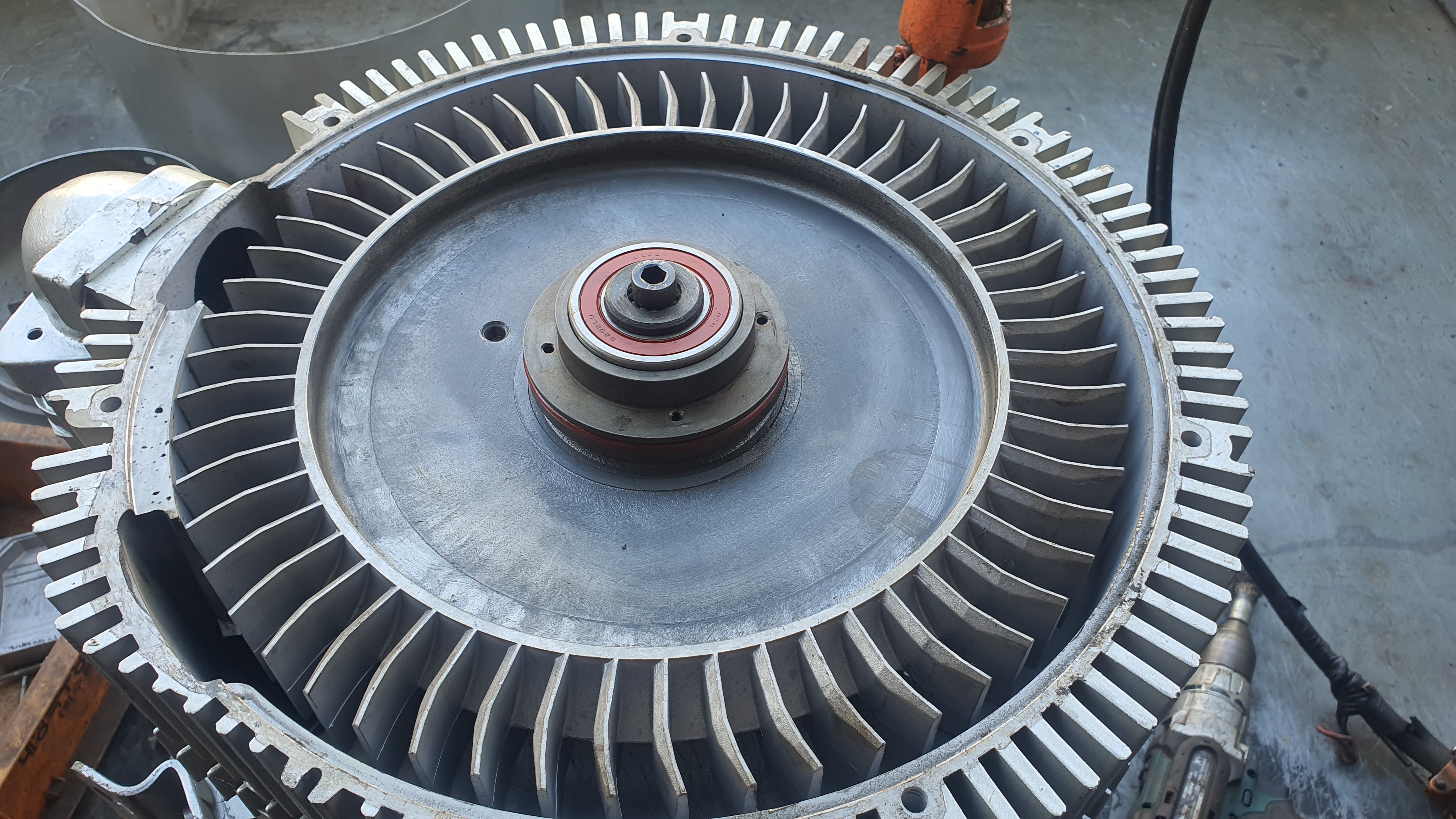

임페라 조립후 앞케이싱 조립전 구리스 교체를 안해도 되는 C3 LL타입 베어링으로 교체

현장에서 오픈베어링 사용시 이물질로 인한 구리스 오염이 되는곳은 경험상 LL 리데나 타입이 더 수명이 오랜가는것 같습니다

모두 조립후 시운전 테스트
