에코오배수패키지시스템 고수위 알람으로 점검및 조치
대승엔지니어링
2020. 11. 24. 18:21
경기도 용인의 모 학교입니다
긴급하게 학교내에 에코오배수패키지시스템 에서 고수위경보가 발생하여
긴급을 요한다고 합니다

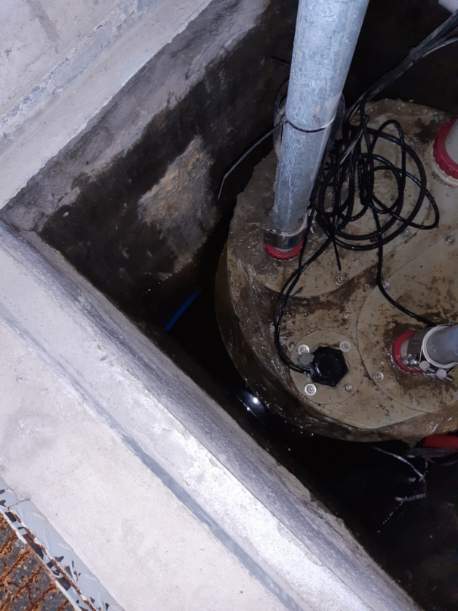

먼저 현장사진을 받고
이경우 부자출력이 없는데 부자가 울렸다고 하네요
먼저 셀렉터 스위치를 수동으로 놓고 펌프를 수동가동하여 소리가 이상하면 그때 꺼달라고 하였습니다
현제 고수위발생

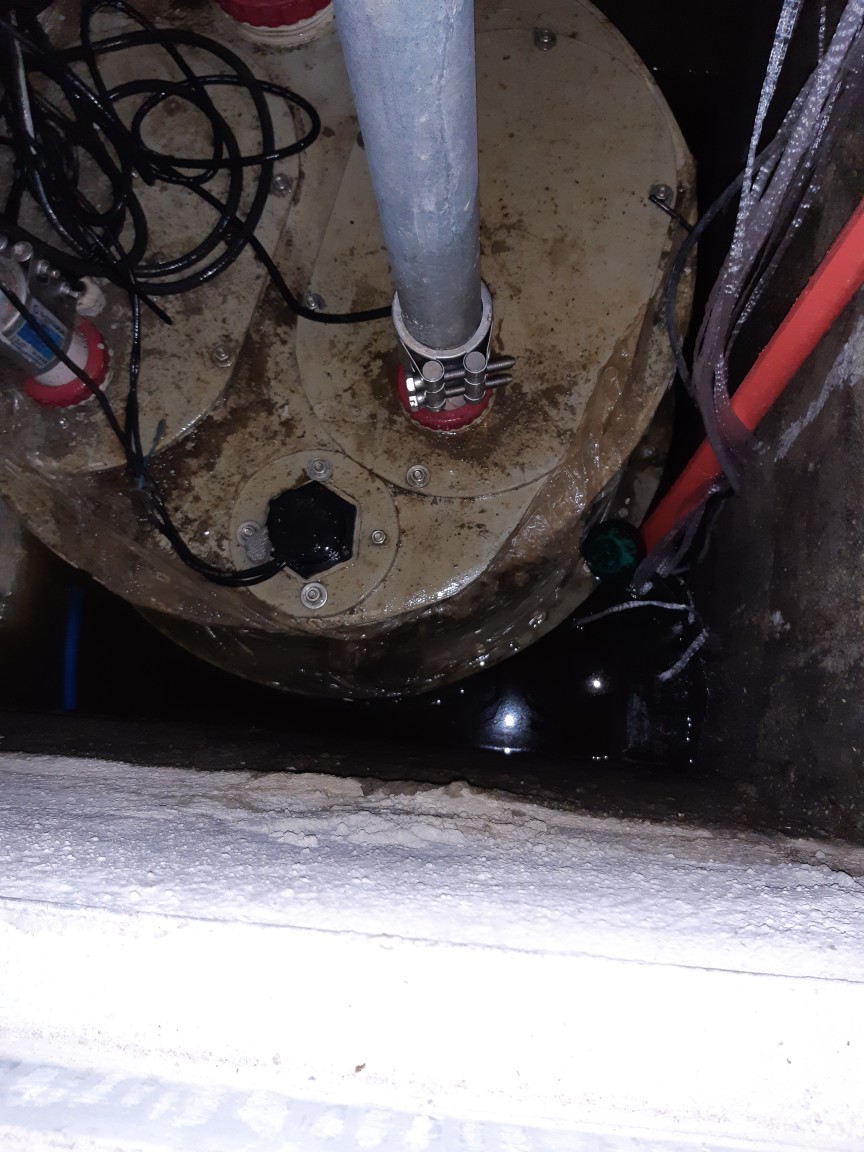

바닥에 땅을 파고 거기에 간이 정화조를 설치했네요
급하게 현장을 가서 리셋후 제 점검을 했더니

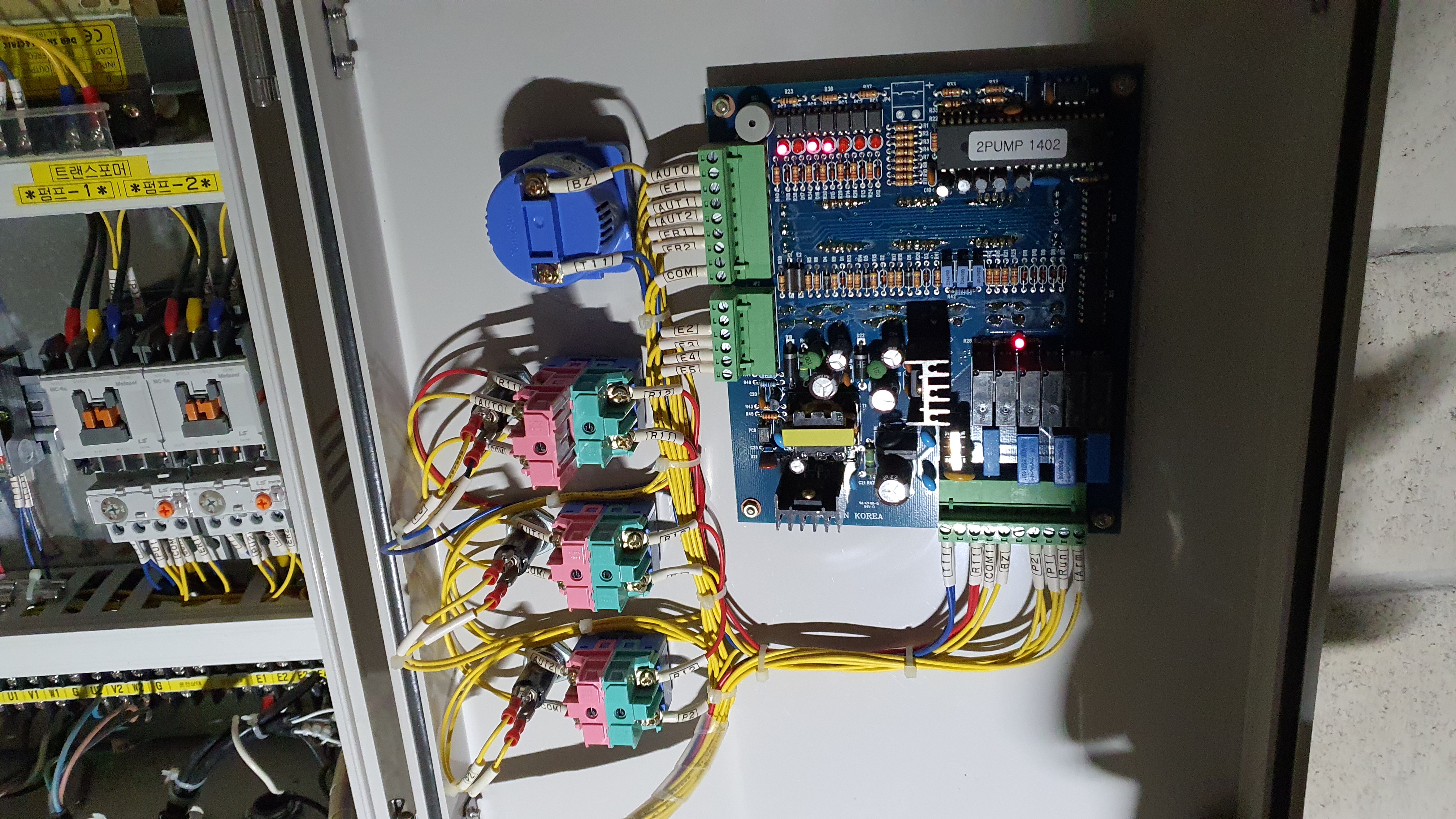

이렇게 뜨네요 고수위센서 이상입니다 이경우 고수위뿐아니라 센서 모두가 이상일수있습니다
근데 알람이 발생 ???

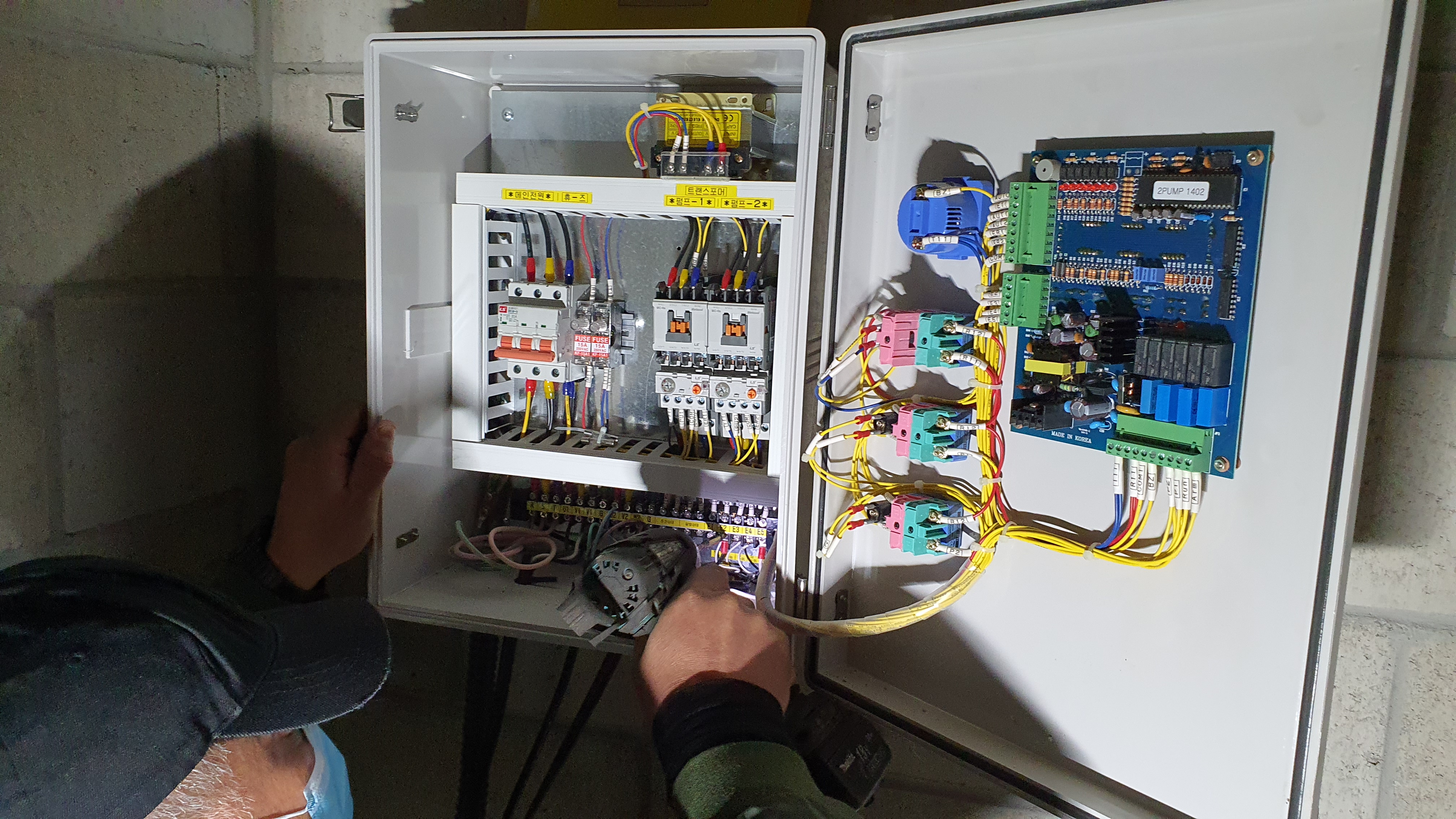

점검을 했더니 자동제어 판넬에 별도이 알람을 설치했네요
선로와 센서를 점검후 전원을 차단 센서선을 헤채합니다

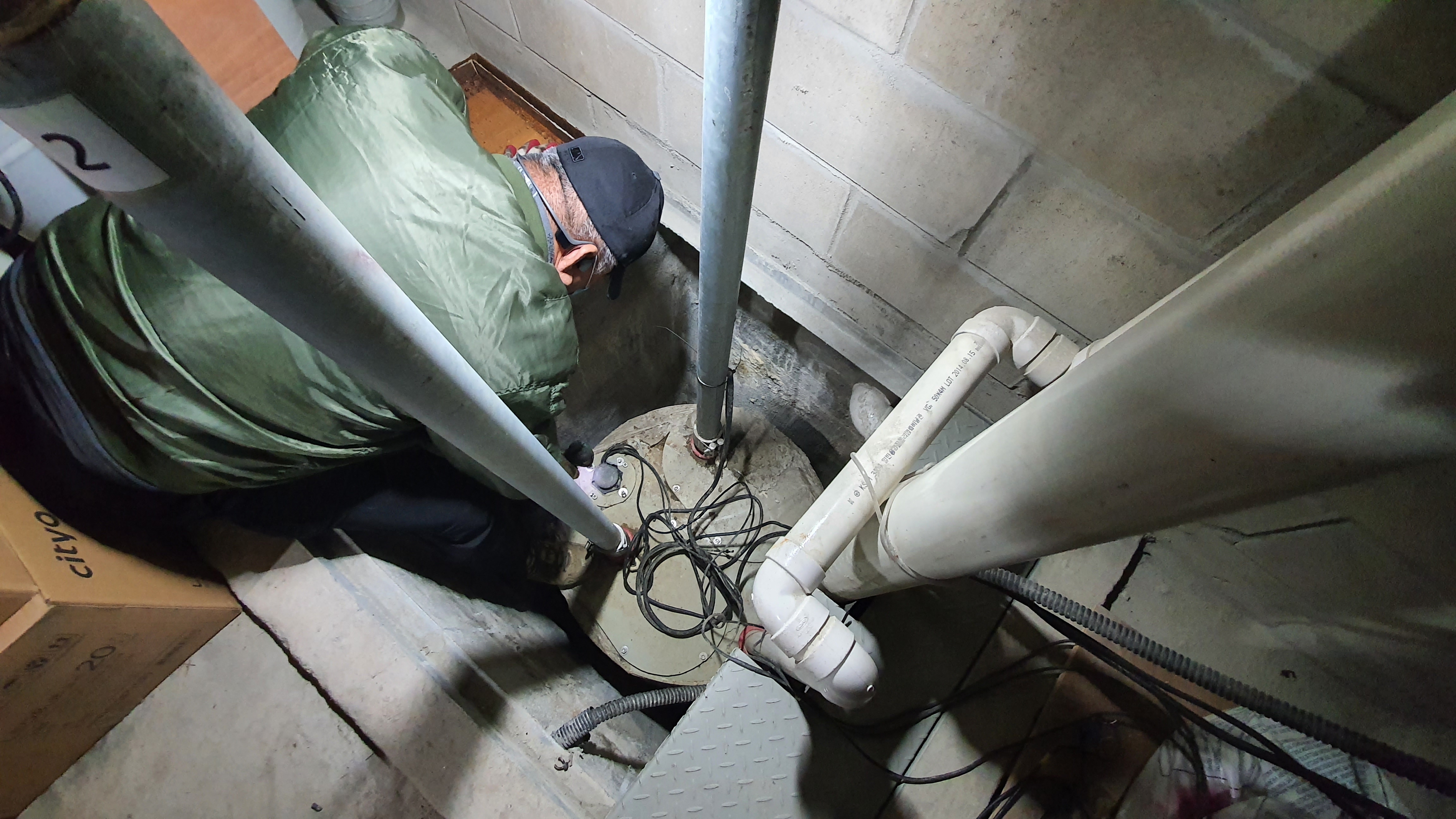

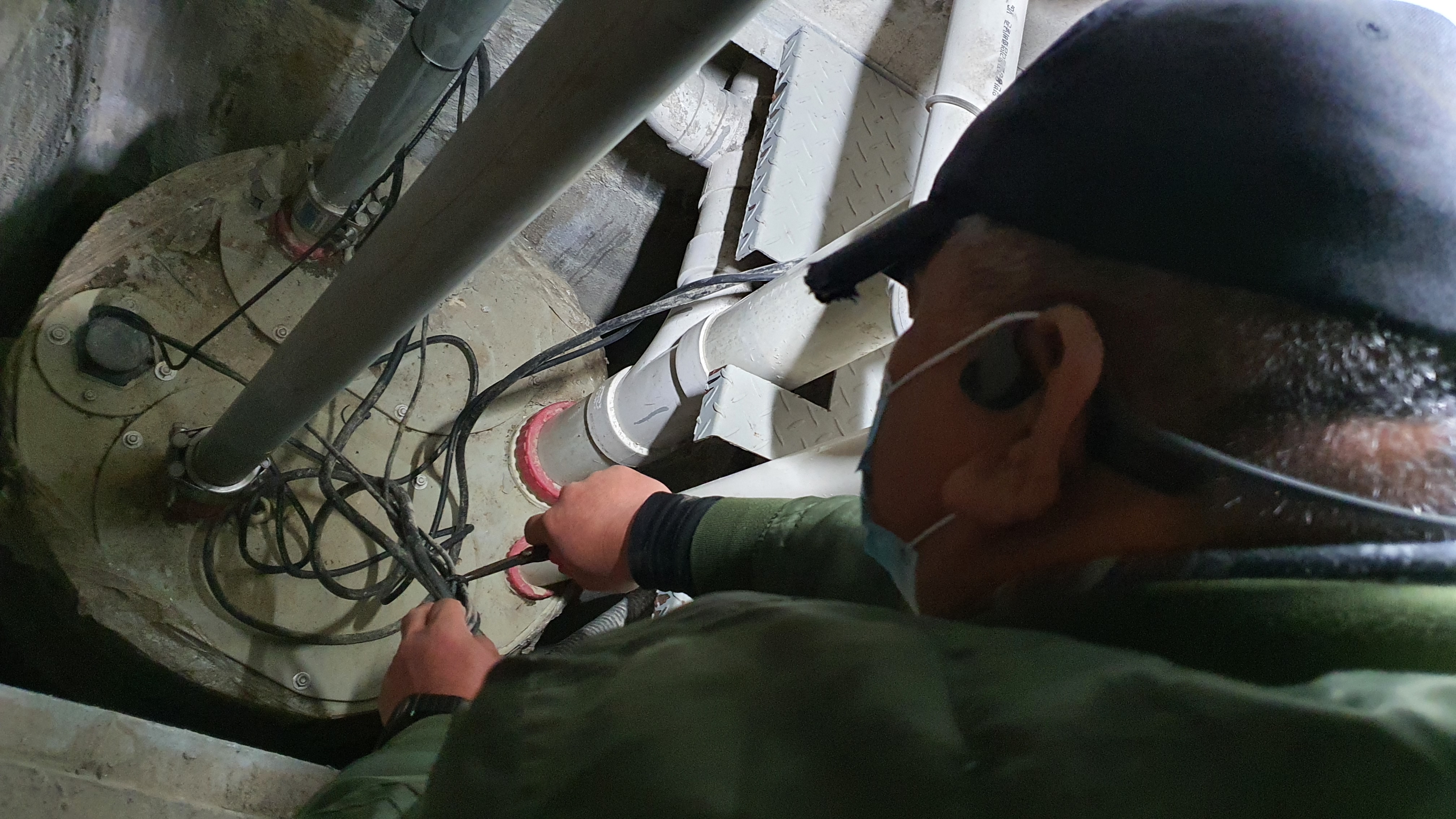

간이 정화조내의 센서도 분리합니다
간이 정화조라 냄새와 똥이

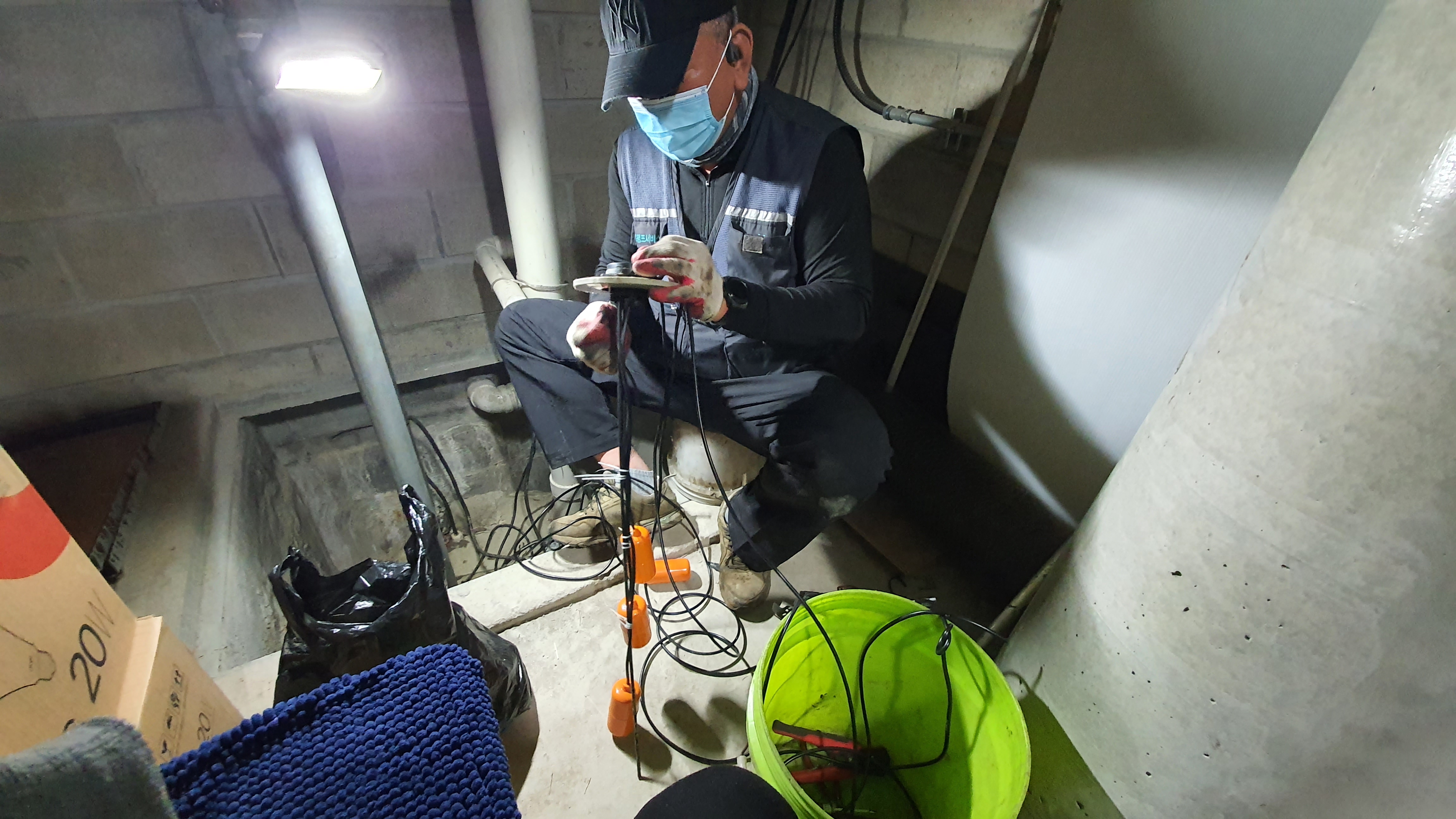

새롭게 센서를 연결합니다 기존3개에서 FM으로 4개를 연결 제대로된 경보 발생이 할수있도록 합니다
4개의 센서를 연결할수있도록 구멍을 내고있습니다
콘트롤에 센서 연결중
PCB판넬 점검
PCB판넬을 리셋시키고 Aㅡㅡㅡㅡㅡ 준비상태입니다
센서도 체크후 집어넣습니다
펌프 점검후 자동으로 선택
수중펌프 특성상 점검은 메거테스트와 상간 테스트입니다
모두 다행히 이상이 없네요
관리자에게 수중펌프 소손시 열동형 과부하 차단기가 튀어나온다고 설명을 드립니다
모두 정상 상태입니다 시운전 완료
