저수조 퇴수 밸브 10K200A 기어식버터플라이밸브 기어박스 소손으로 교체

서울특별시 양천구에 있는 모아파트 지하저수조 퇴수밸브 입니다

다급하게 관리소장님으로 부터 연락이 왔습니다

저수조 물탱크 청소후 퇴수밸브가 완전히 닫히지 않아 긴급 교체를 원한다고합니다

몇군데 업체에 연락했지만 밸브 구경이 있다보니 바로 교체가 어렵다고

이곳 저곳 수소문끝에 인터넷 검색중 저희 대승엔지니어링을 알고 연락을 주셨습니다

크기가 200A 정도 된다고 했는데 정확한 구경을 알기위해 사진을 여러장 부탁드렸습니다

​

기어박스가 고장나 완전히 닫히지 않는 기어식 버터플라이밸브

기어박스가 완전히 닫히지않아 집수정쪽으로 물이 계속 나온다고 합니다



기어박스 상부 화살표가 CLOSE쪽으로 완전히 돌지 않고 기어박스가 헛돈다고 합니다

정확한 구경을 알기위해 보온제를 벗끼고 후렌지에 각인되어있는 숫자를 보내달라고 했습니다

어련풋이 10K200A 가 보이네요

우선 관리사무소 기사분께 기어박스를 제거후 파이프 렌지로 돌려 밸브는 닫았지만 아무래도 기어가 없다보니

수압으로 인하여 밸브가 열려 버리면 큰일이겠죠



어느정도 관리사무소 측에서 저수조 탱크 물을 비어주고

밸브를 준히 하여 출동했습니다

구조가 좀 특이했습니다

저수조가 A B탱크 나눠져 있는게 아니라 아주 큰 저수조와 작은 저수조가 보조로 있는 구조이네요



잔수 퇴수를 지켜보면서 빠른 교체를 위해 작업준비를 합니다

저수조와 연결된 퇴수 배관을 분리합니다

오랜 사용으로 볼트가 부식이 되어 풀리지가 않아 절단합니다



제가 고안한 버터플라이 밸브 교체 전용 지그를 이용해서 배관을 벌리고 있습니다

배관에서 손상된 기어식버터플라이밸브 200A를 분리했습니다

이때 배관 처짐등을 위해 안전장치를 해야합니다

버터플라이밸브를 제거한 후렌지 면을 체크 이물질을 제거합니다



신품과 비교샷



기어식버터플라이밸브교체시 특별한 점은 없지만 후렌지를 충분히 벌려 밸브에 시크가 영향을 받지않아야 열고 닫을때 큰 힘이 들지 않습니다 시트가 눌려서 조립하면 밸브를 열고 닫을때 큰힘이 필요하고 누수여건이 형성될수있습니다

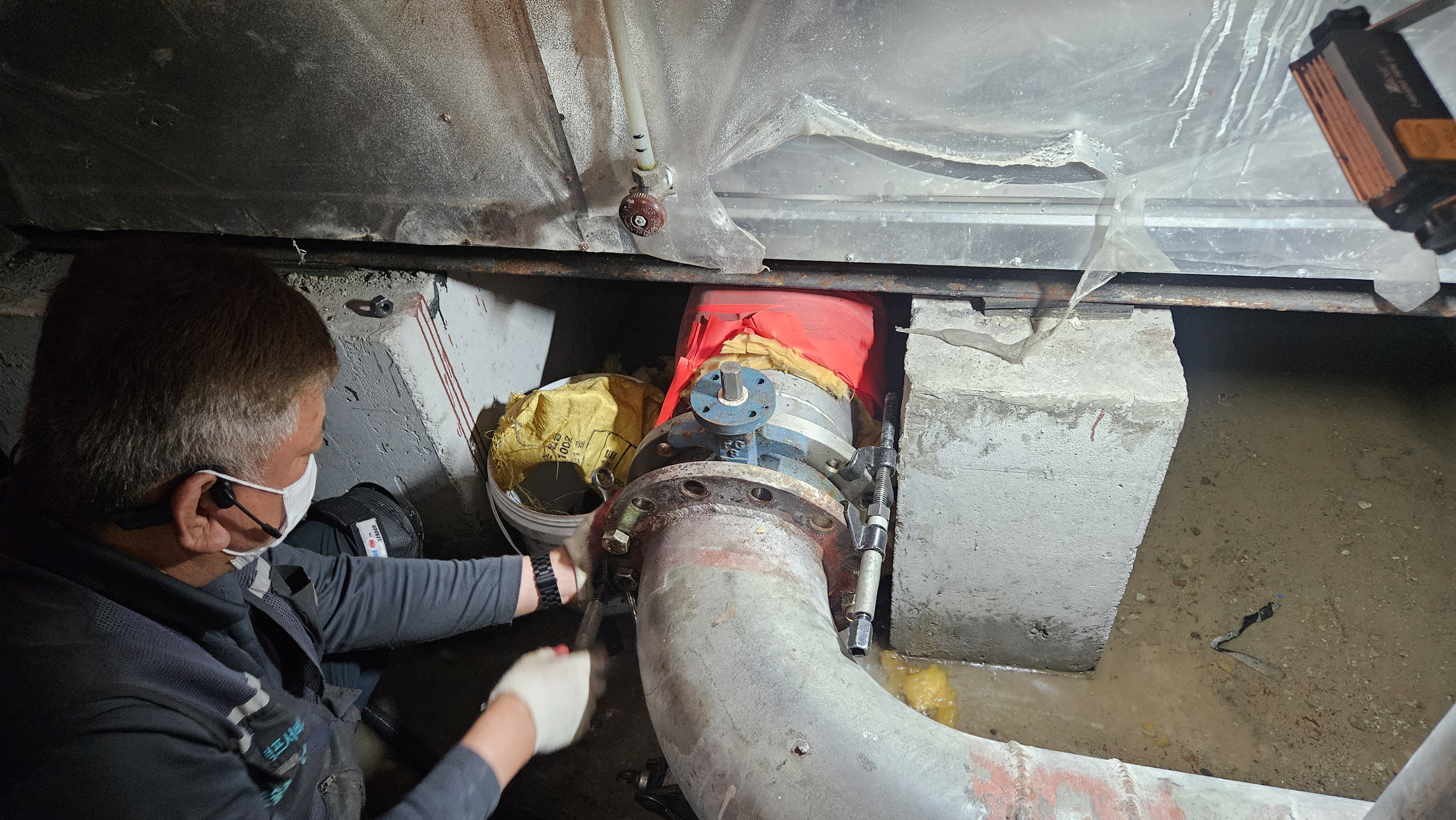

좌우 균등히 여러번 수십번 조여줍니다

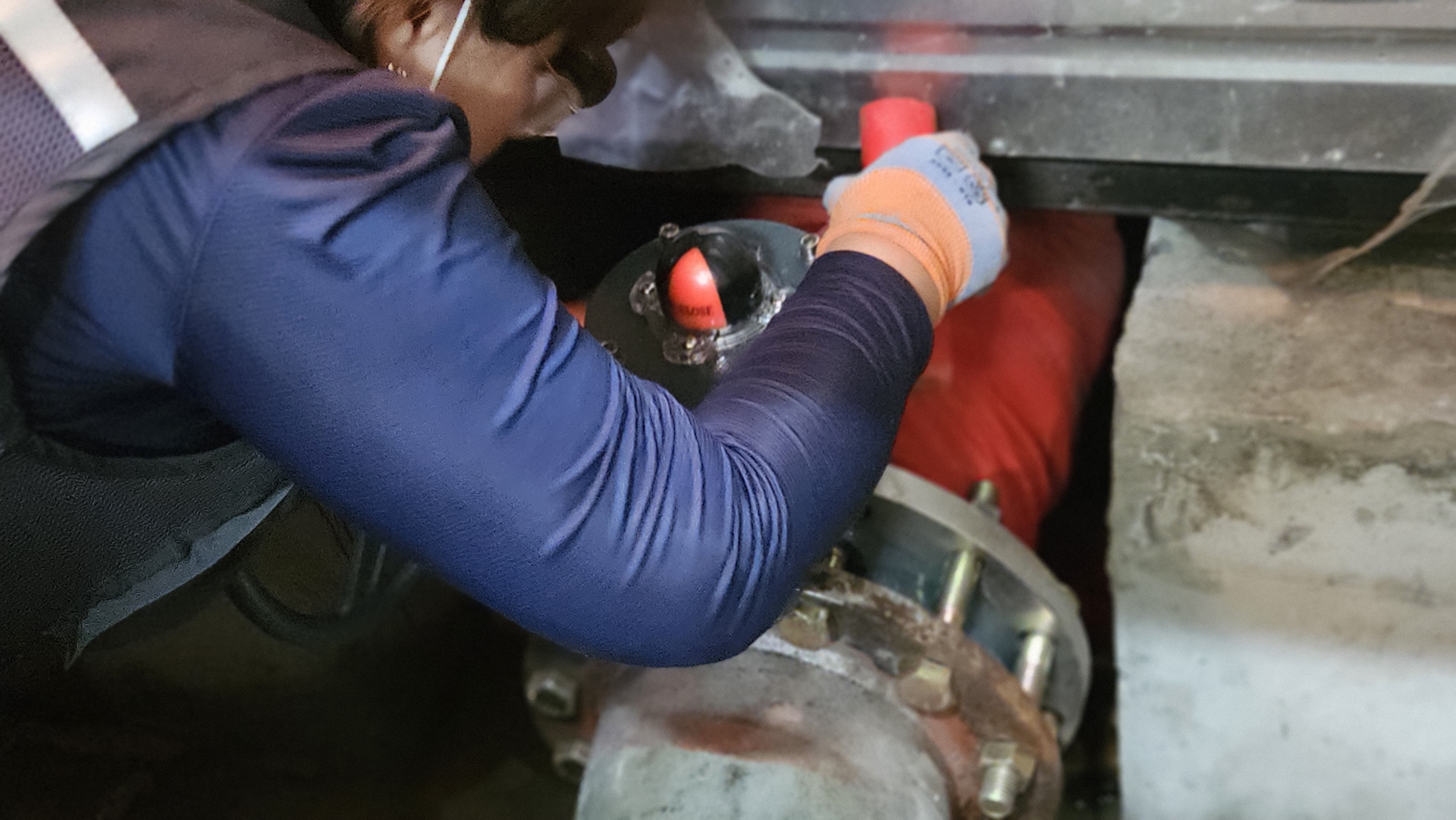

누수 확인후 저희 마님께서 마무리 합니다

기어식 버터플라이밸브 10K200A 비주얼캡타입으로교체 작업을 완료했습니다

레벨콘트롤러에서 정수위밸브 전원을 인가하여 저수조에 물을 받고 있습니다

저수조에 물이 차기 시작하고 퇴수밸브쪽에 누수를 확인합니다

집수정 퇴수배관에 물이 이제 떨어지지 않습니다
