SHWLC-01 구경150A 저수조 정수위밸브 신한콘트롤밸브 안닫힘으로 인한 교체 작업
서울특별시 종로구에 있는 모 아파트입니다
저수조 에 수위를 조절해주는 신한 정수위밸브 SHWLC-01 구경150A 가 평상시 정지위치에서 정수위밸브가 닫히지 않고 점점 수위가 기존정지수위보다 올라가서 정지한다고
관리소장님께서 조만간 교체 또는 수리작업을 해야할것 같다고 문의를 주셨습니다
솔레노이드밸브가 부착된 전자식 정수위밸브경우 점검법은 의외로 간단합니다
먼전 정수위밸브 점검법은
밸브 안닫힘
1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서
2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다
3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다
(주기적인 예방적 차원에서 청소 필요)
80%고장률이 안닫힘이 발생 하이알람 발생
또하나의 고장은 밸브의 안열림입니다
다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은
1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)
2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다
고장률10% 저수위알람발생
레벨콘트롤 레벨센서 이상
레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게
1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다
레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다
고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음
이렇게 설명드리고
저수조 수위가 낮아져 저수조 수위콘트롤에 스타트 신호가 들어오고 솔레노이드밸브에 전원이 인가되어
저수조에 물이 공급될때 솔레노이드밸브 전원단자를 분리해도 한참동안 안닫히는것 같다고 합니다
정확한 정수위밸브 종류를 알아야 하기때문에
사진을 부탁드렸습니다
모든 정수위밸브는 이렇게 하부케이싱에 구경이 숫자로 각인되어있습니다
150A 구경입니다
없어진 신한콘트롤밸브 입니다
SHWLC-01 모델입니다
견적을 넣고 추후 이상이 있으면 연락을 주신다고 했는데
몇일후 다급하게 연락이 왔습니다
이제 정수위밸브가 안닫히는것 같아 일일히 직원들이 차단밸브를 열었다 닫었다 한다고 합니다
바로 정수위밸브를 준비해서 다음날 작업을 진행합니다
먼저 저수조 수위는 평상시 정지수위 아래에 있으면 정수위밸브 교체후 시운전을 충분히 할수있습니다
저수조 레벨콘트러입니다
수덕레벨STI-4US모델입니다
현제 STOP 상태로 솔레노이드밸브에는 전원이 차단된상태입니다
밸브 무게 때문에 휴대용크레인을 설치합니다
밸브를 배관에서 분리합니다
정수위밸브경우 바이패스 배관때문에 배관에 꽉 껴있는경우가 많습니다
약간에 요령이 필요합니다
여러 방법을 병행하여 분리중입니다
정수위밸브 배관에서 탈착중
준비해온 신한시스템 SHWLC-01 150A와 비교샷

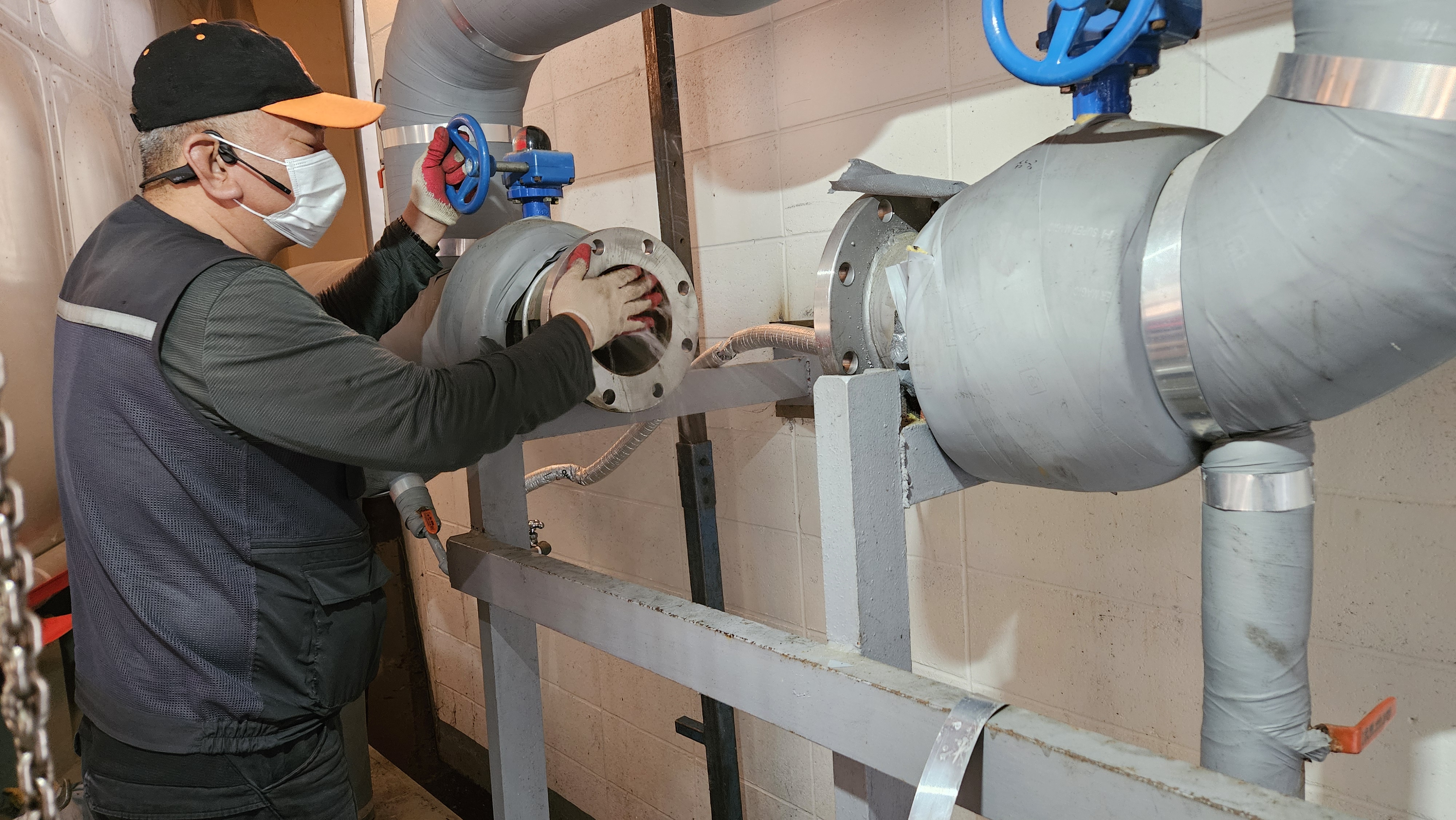

정수위밸브를 탈착후 후렌지에 붙어있는 가스켓 제거중
후렌지 크리닝
배관내 이물질 제거를 위해 후래씽작업중

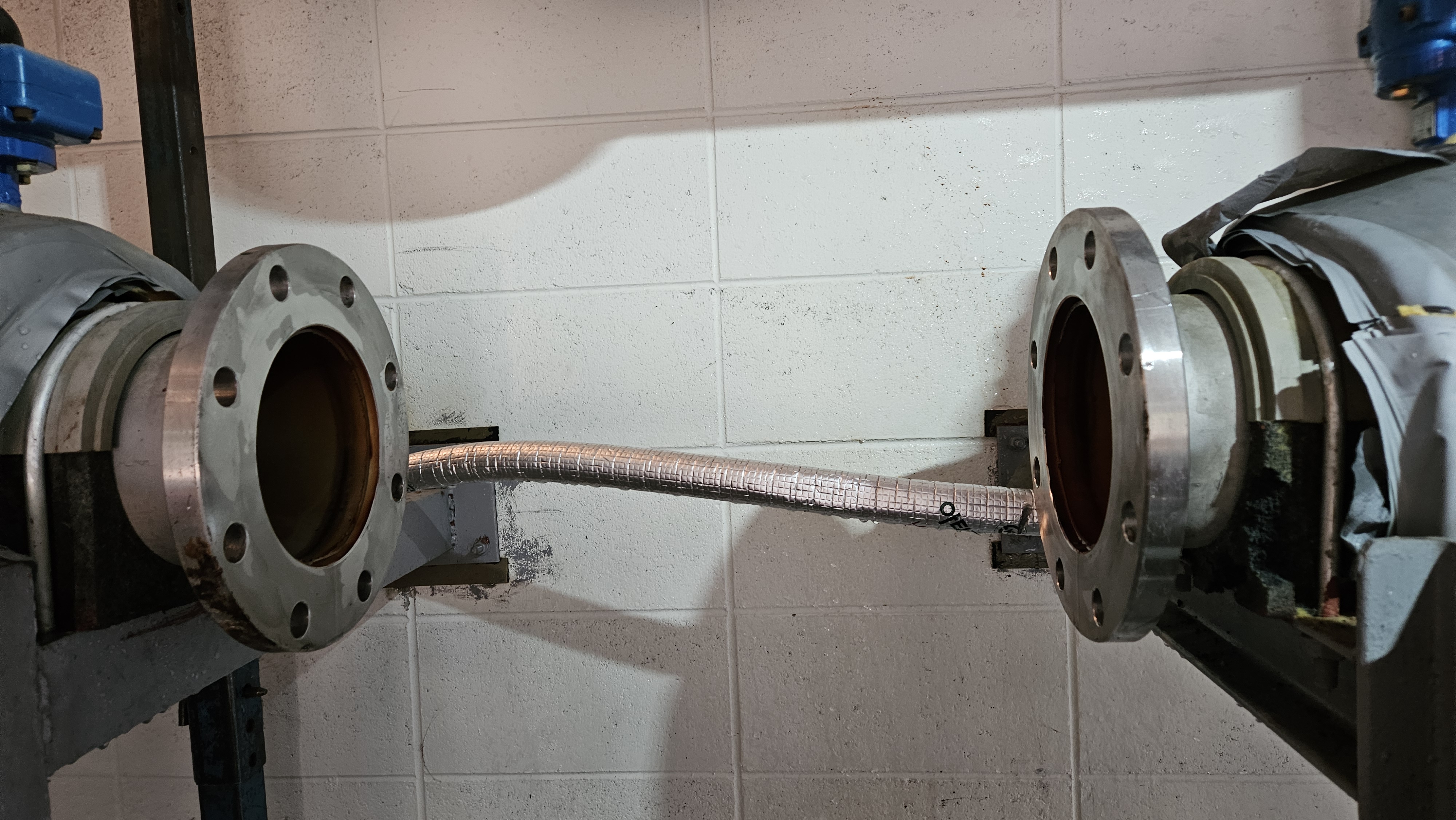

배관내 상태

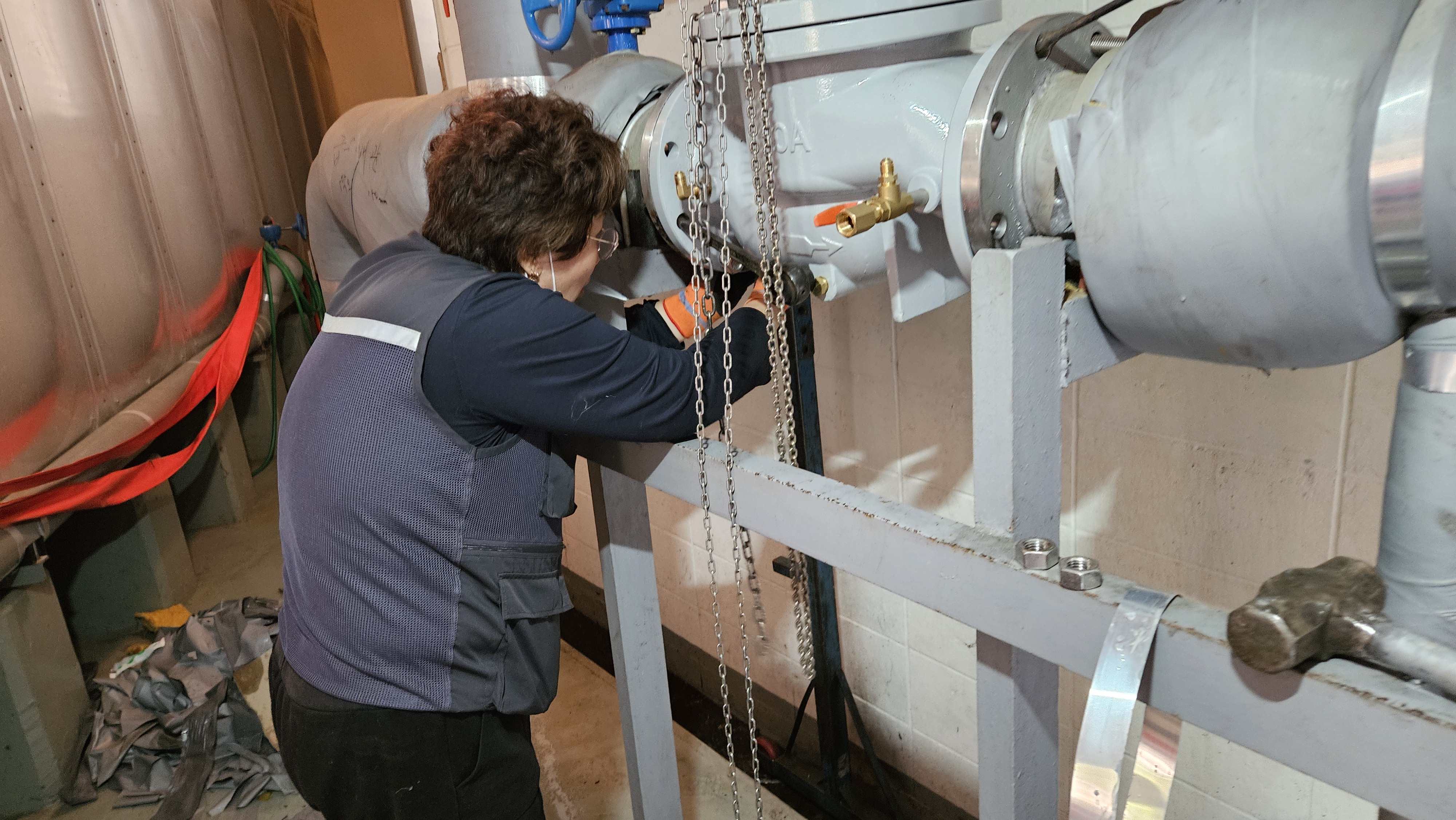

정수위밸브부착을 위해 인양중
배관에 정수위밸브 부착중 바로위에 바이패스 배관이 지나가 정위치가 나오질 않습니다
이렇게 저렇게 해서 겨우 자리를 잡았습니다

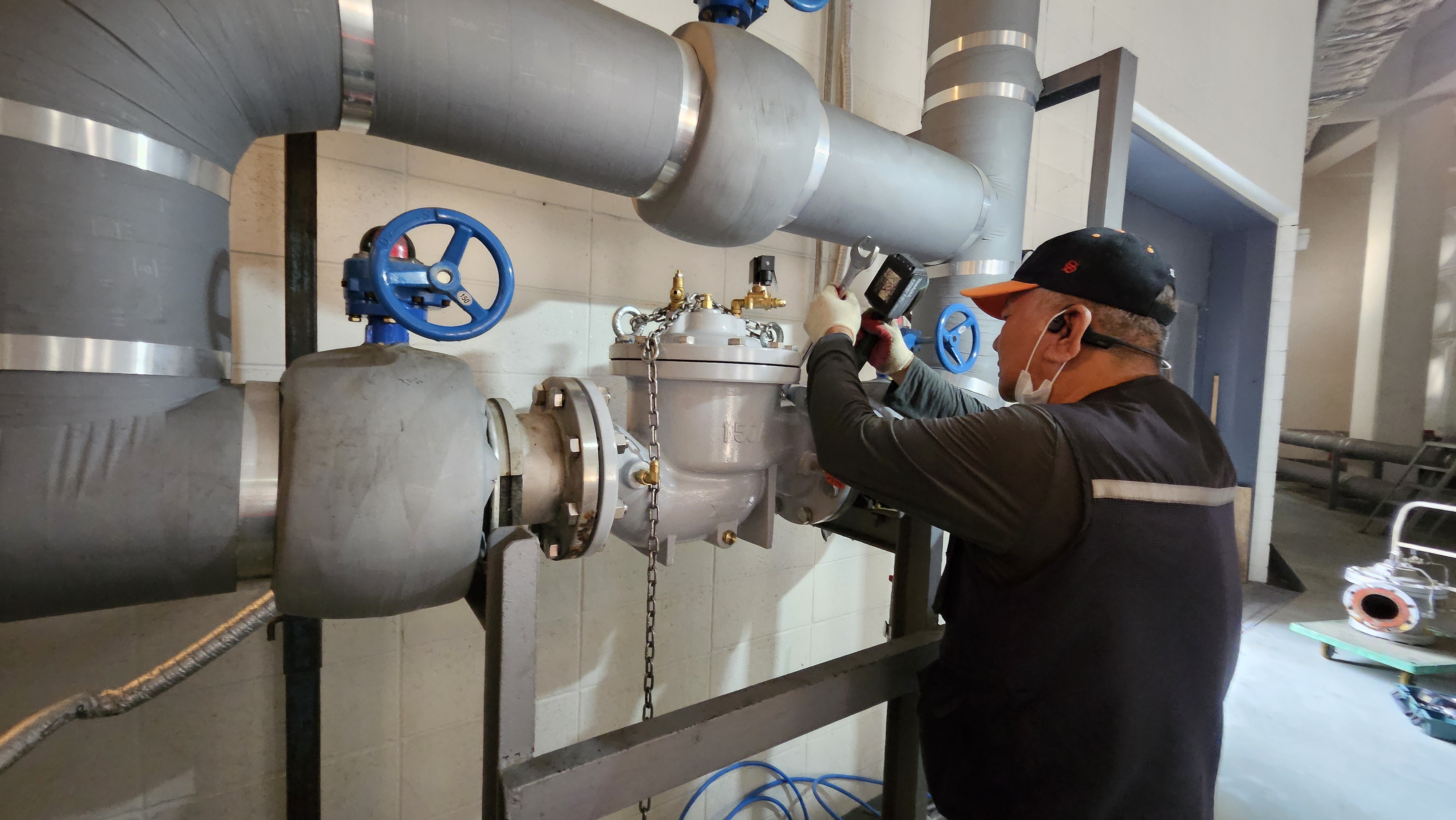

최종으로 죽을힘 살힘다해서 조입니다
관리소장님과 관계자분께 정수위밸브가 외 제대로 안닫혔는지 분해해서 설명을 드립니다
스케일로 인한 구동부 다이아후램 작동불능

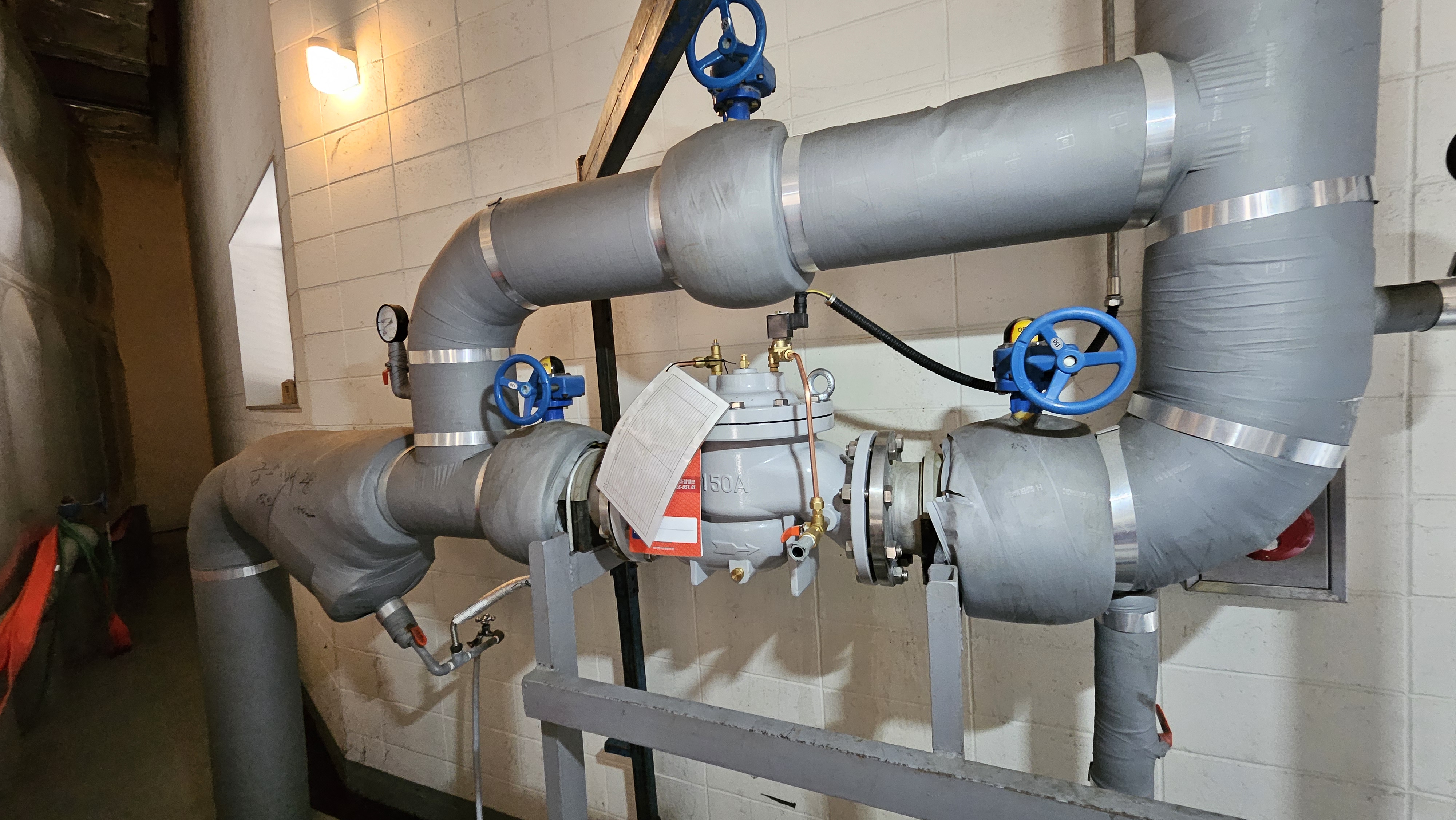

신형 신한시스템 정수위밸브로 교체 완료
저희 대승엔지니어링에서는 항상 최신 제품으로 교체작업을 진행해드리고 있습니다
교체후 배관연결부분 누수확인 시운전
시운전하면서 저수조 상부에 배관도를 살펴봅니다

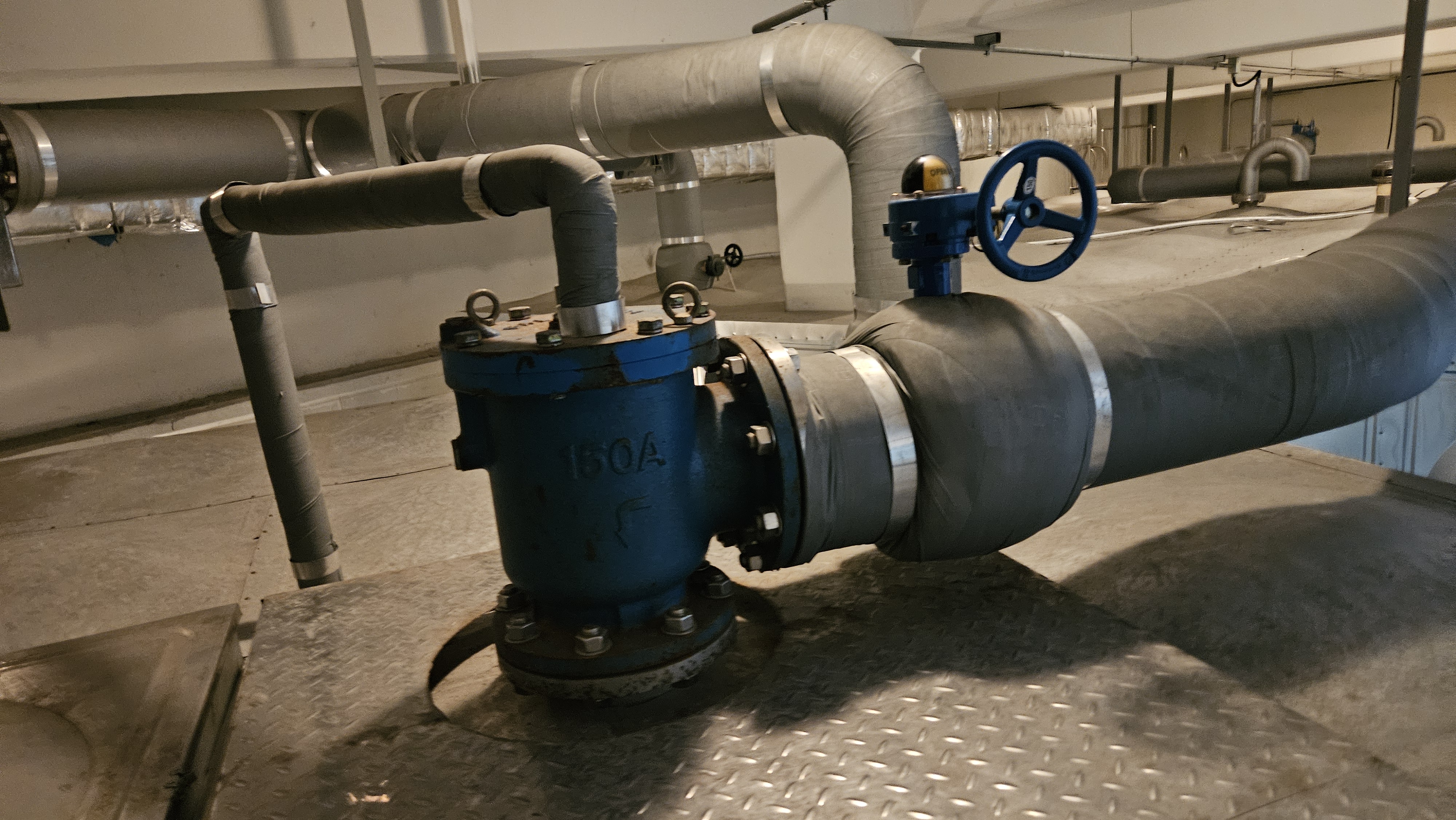

2차 안전장치인 피스텍 밸브가 설치되어있습니다
저수조 수위센서입니다
이렇게 제원까지 찍어놓으면 추후 제작후 바로 부착이 가능합니다
