공조기 SUPPLY 모터 이상 점검및 조치

인천광역시 청라지구에 모 스포츠 센터입니다

저희 대승엔지니어링에서 모터 펌프등 다양하게 이상있을때마다 점검 조치 해주는곳이기도 합니다

총괄매니저님으로 부터 공조기가 자꾸 트립이 걸려

공조기 업체에서 다녀갔는데 SUPPLY 공급쪽 송풍기 모터 이상인것 같다고 하여

저희대승엔지니어링으로 연락을 주셨습니다

혹시 몰라 마침 수리해놓은 중고 모터를 하나 갖고 출발했습니다

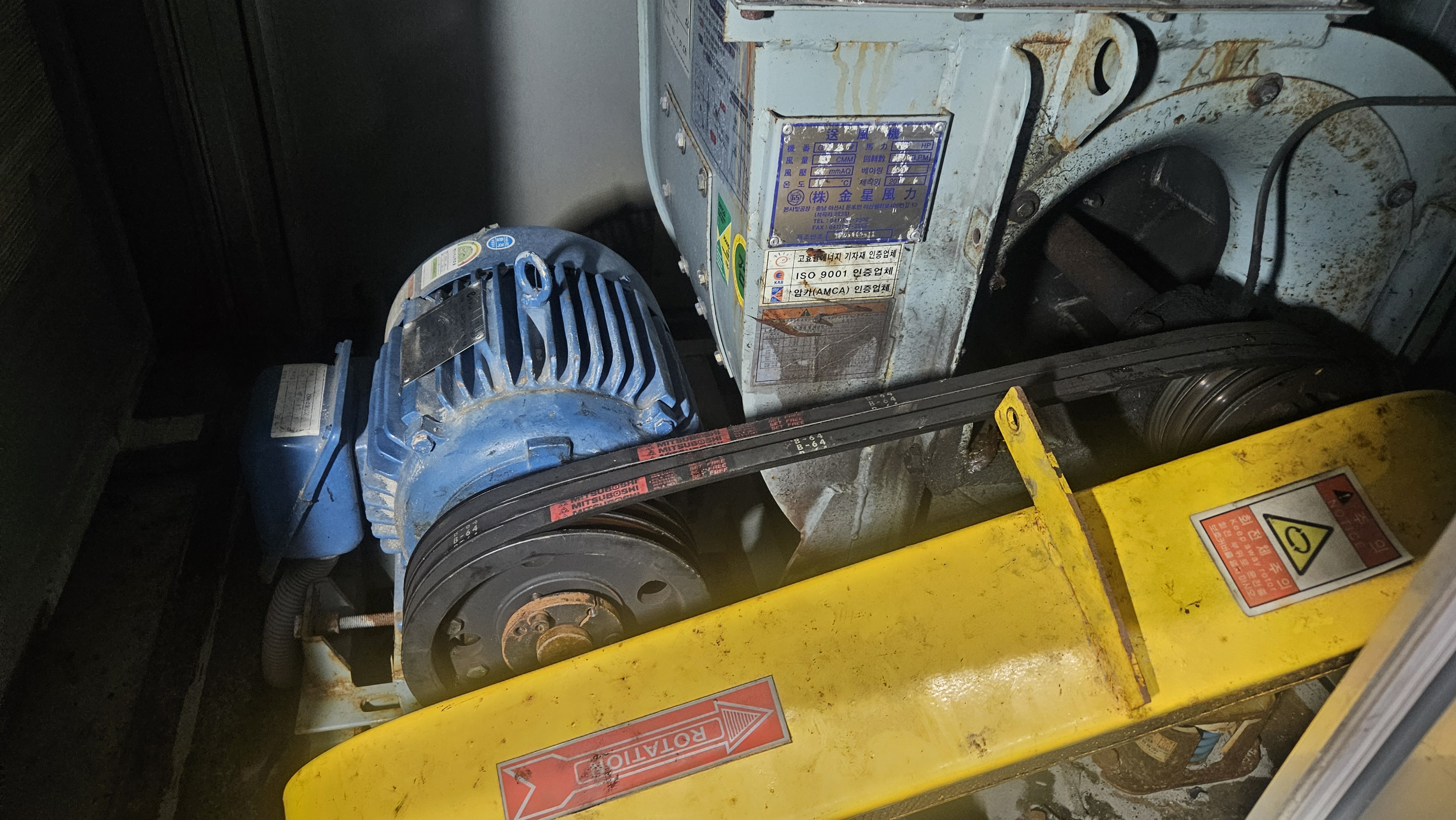

공조기 내부를 보니 금성풍력 에어포일팬 2.5호 7.5마력 모터가 설치되어있습니다

모터 명판 5.5kW4P 7.5마력4극입니다

전원을 차단하고 모터와 송풍기를 각각손으로 돌려봐도 별문제 없이 잘 돌고있습니다



모터의 절연저항 상간저항을 체크하는데 조금이상합니다

저항이 일정치를 않고 높았다 낮아졌다하네요

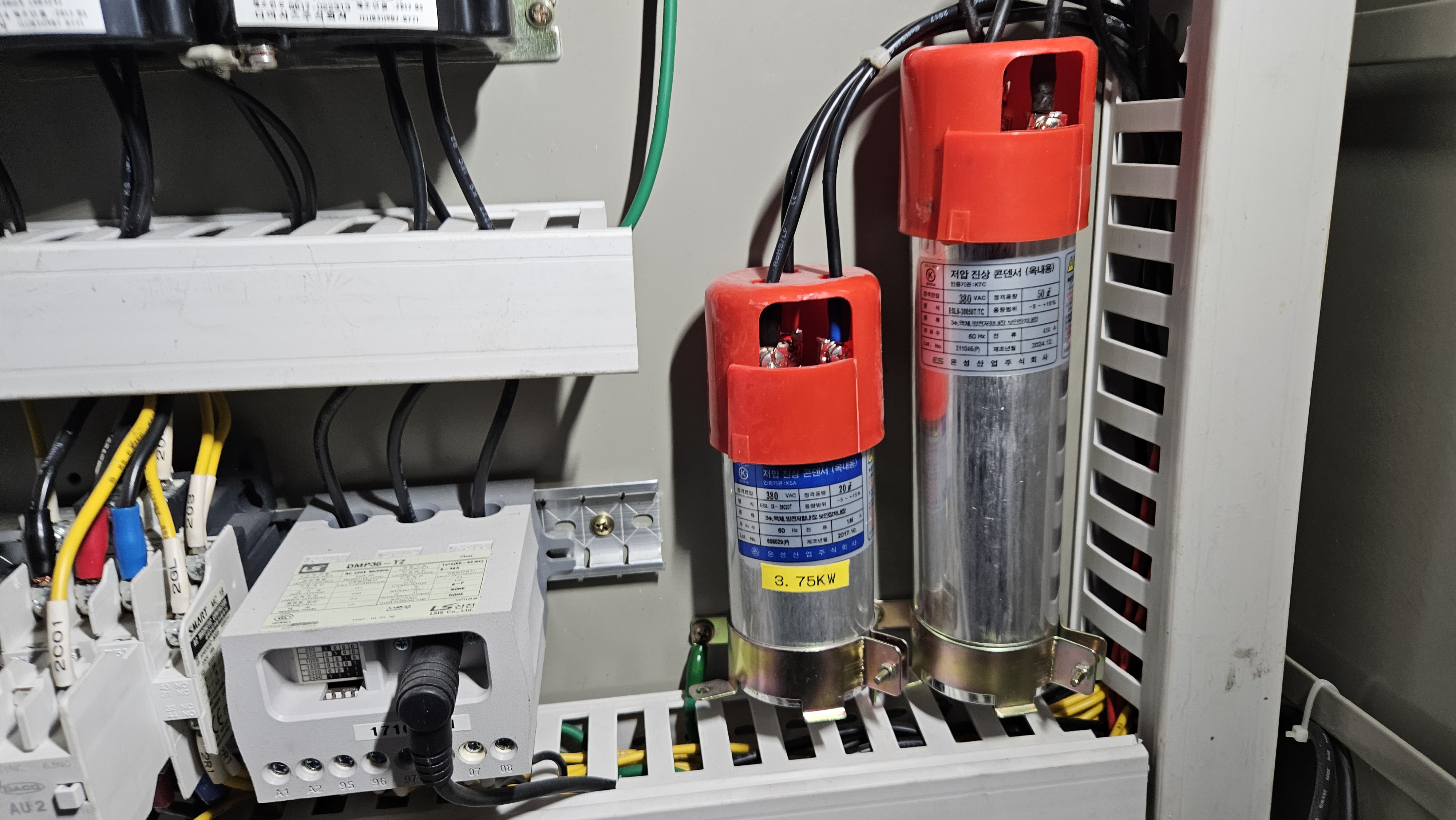

이럴경우 콘덴셔가 같이 연결되어있을수도 있습니다

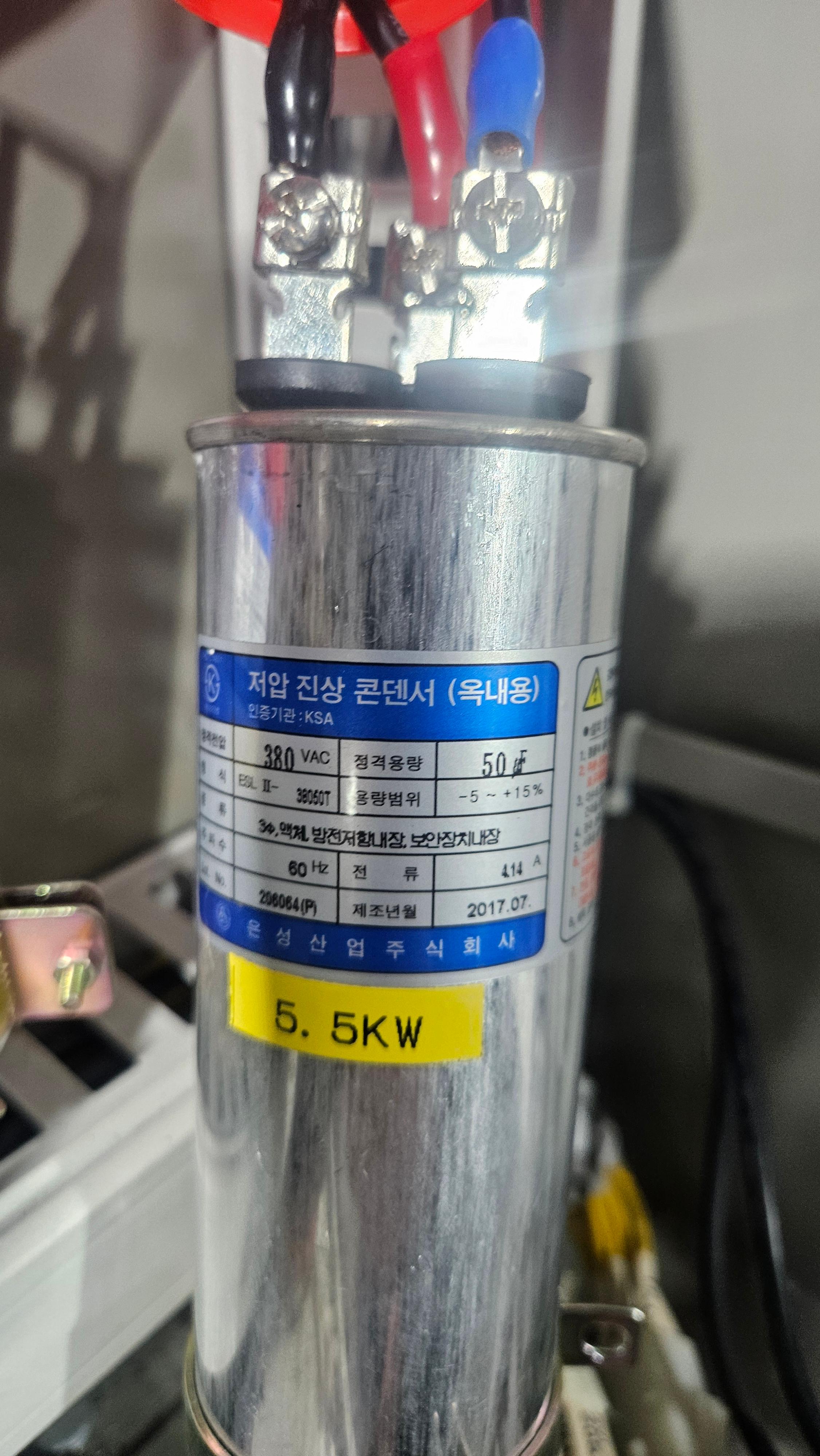

콘덴셔를 보니 380VAC 50uF이네요

모터를 정지시키고 마그네트 2차측에서 전류를 측정하는데 3A가 흐르네요





콘덴셔 연결선을 차단후 모터 절연저항 상간저항을 체크하니 정상으로 나옵니다

콘덴셔 연결선을 차다나후 모터만 가등하니 정상가동됩니다



점검하는김에 공조기 공급팬 V벨트도 교체

콘덴셔를 제외 시키고 가동하자 정상으로 트립이되지 안네요

콘덴샤 제외 시키고 모터도 가동을 하지 않자 전류도 흐르지 않는 정상입니다

콘덴셔를 주문후 교체했습니다



SUPPLY 공급 송풍기 가동 기존 10A나오다 15A 갑자기 상승하던 부분이

정사치인 7.2A에서 안정되어 트립도 되지않고 이상없이 가동됩니다





기존 관리업체가 없어져서 그후 한번도 관리를 하지 않았다고해서

투명구리스건과 카트리지 타입 구리스를 권장 납품했습니다

가격은 조금 비싸지만 일반관리인들이 구리스건에 구리스를 넣다보면 옆으로 흐르고 오염되어 버리는게 더많은데

카트리지 타입구리스와 투명구리스건은 납품을 몇번했는데 아주 반응이 좋습니다

또 여기에 사진에 카트리지 구리스에 같이있는 납품한 원터치카플러 요거 완전히 강추입니다



공급송풍기 구리스주입니플쪽에 파이프도 지나가고 구리스건으로 각도가 도저희 안나옵니다



같이 납품했던 원터치카플러에 투명구리스건에 기본 장착인 철 구리스주입건을 고압호스건으로 바꾸고 원처치카플러를 장착했더니 아주 편하게 구리스를 넣을수있습니다

아주 아주 강추합니다
