PMT-6507 30마력 고가수조 급수펌프 2번 오버홀
대승엔지니어링
2020. 7. 26. 18:04
1번 고가수조급수펌프에 이어 예비 2번 펌프 도 같이 오버홀 했습니다
모터베어링까지는 순조럽게

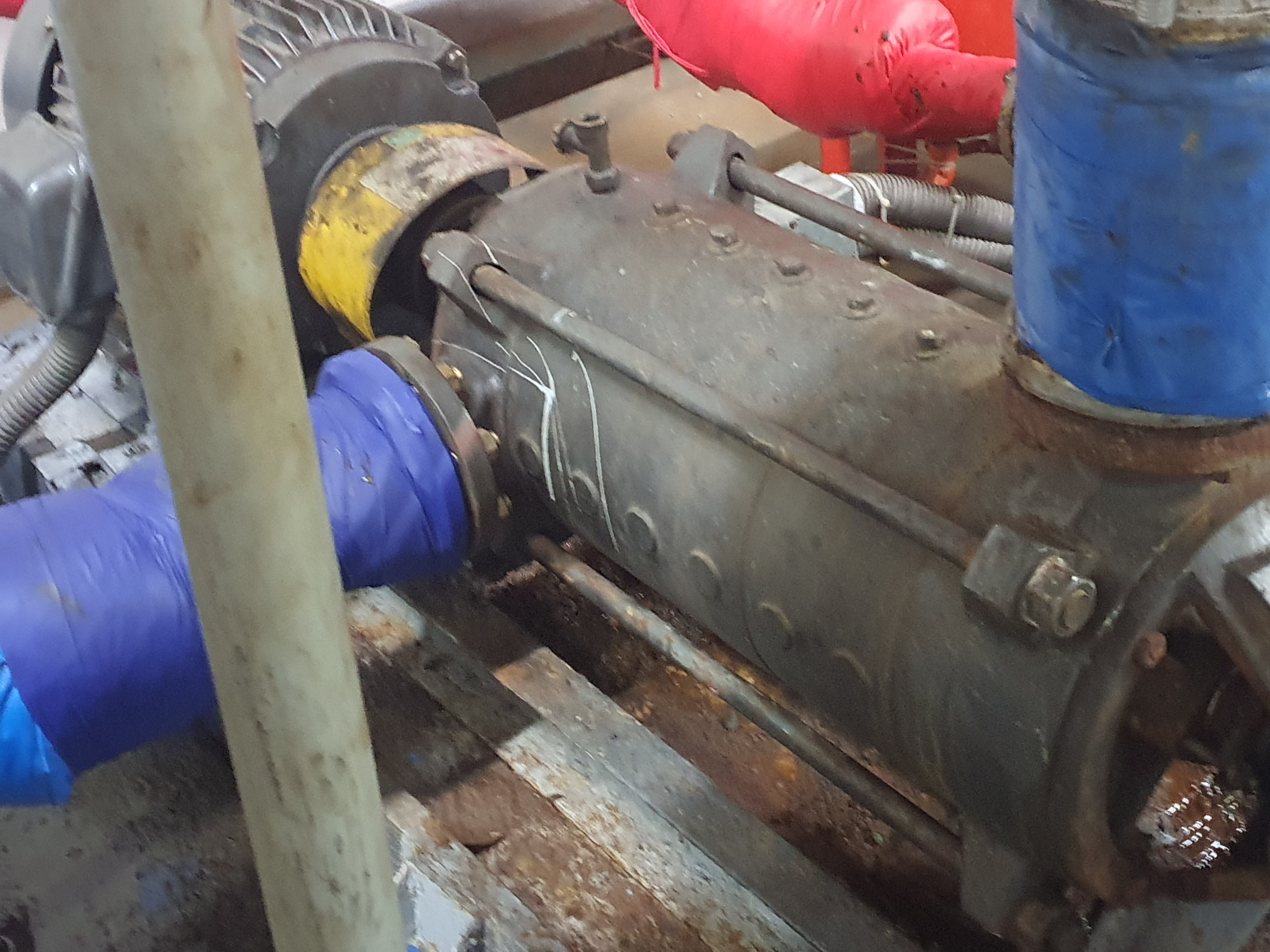

아~~~~ 흡입쪽 슬리브가 이렇게 안빠질줄이야
결국 하다 하다
펌프 흡입케이싱분히후 짤래내고 작업을 진행하였습니다
펌프와 모터 커플링 보호커버를 벗껴내니
1번펌프와 다르게 그리드커플링타입
평행오차 평행각도 보정에서는 후렌지 커플링보다 좋음
과부하시 스프링소손으로 모터보호될수있음

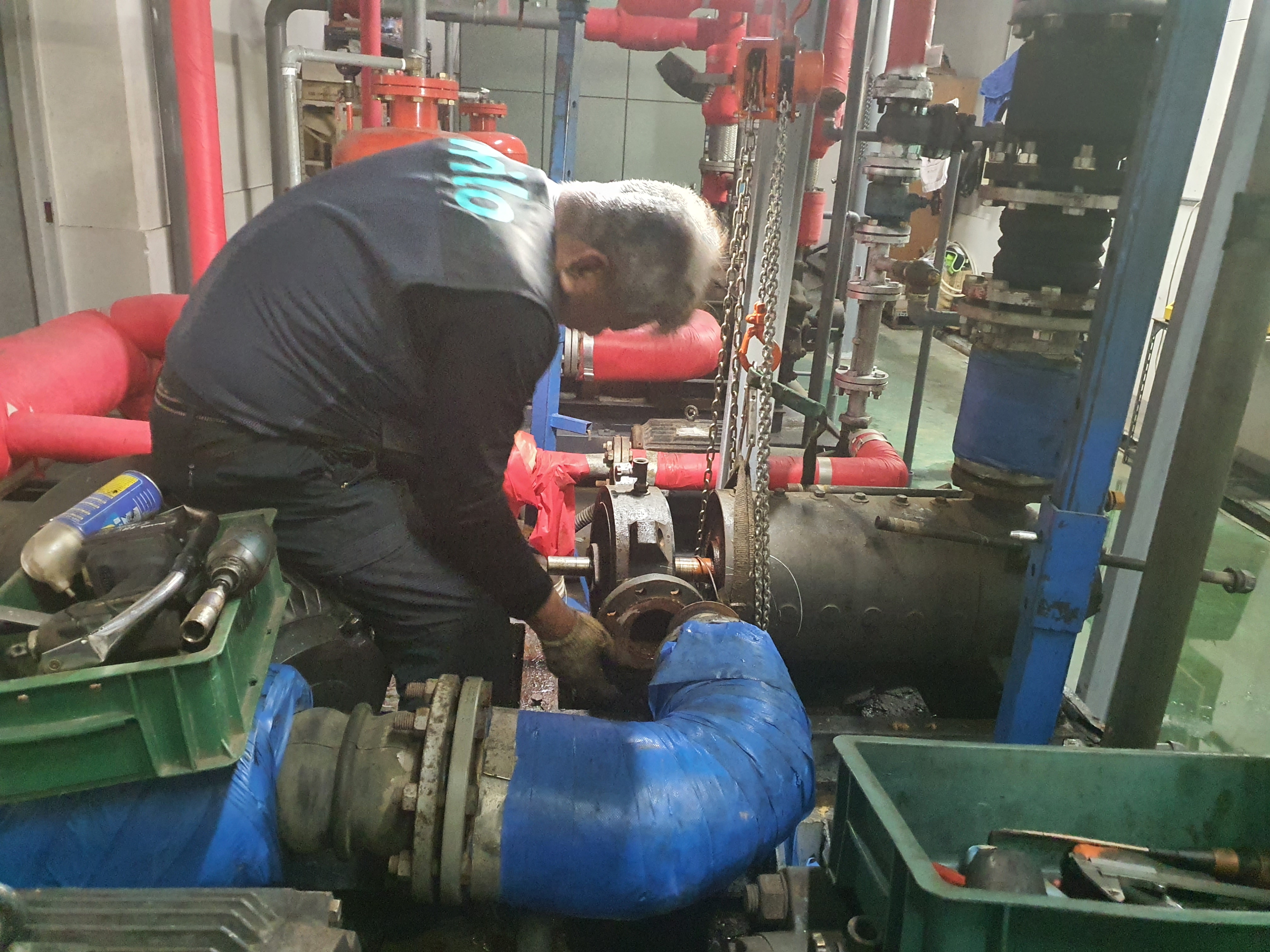

커플링분리후 모터 반부하측 분해중

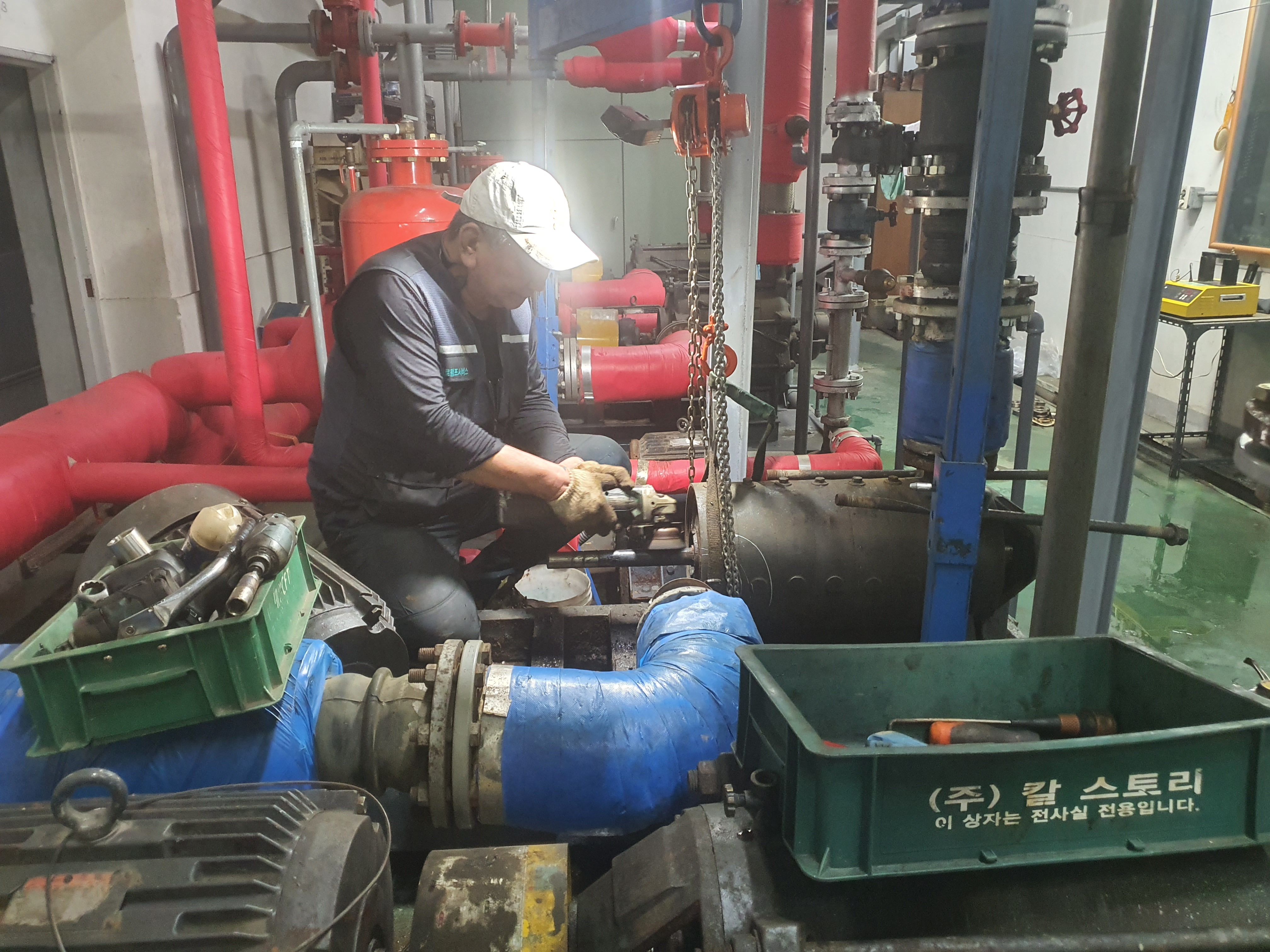

모터 반부하측 베어링하우징 분리중

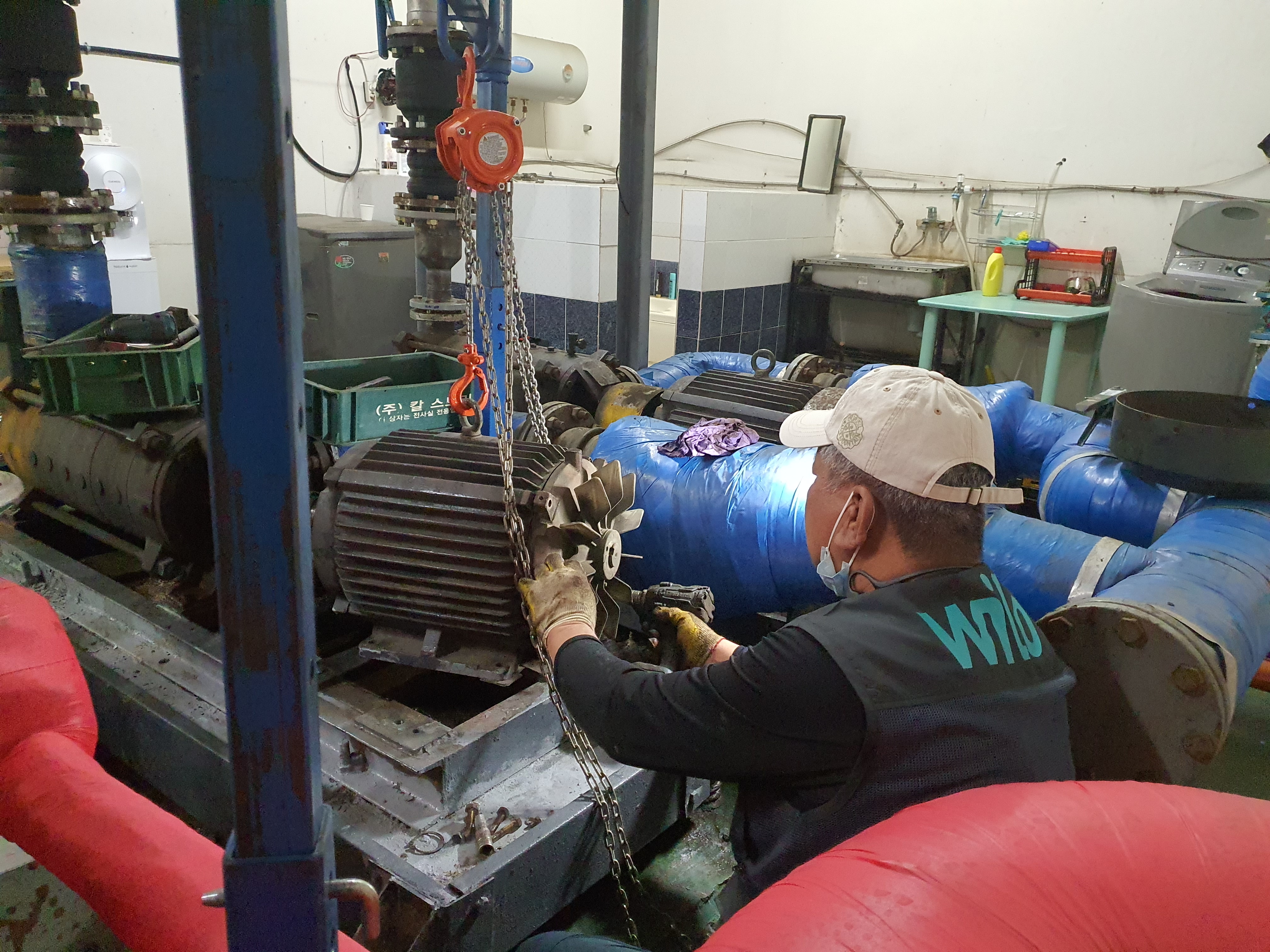

모터 반부하측 베어링분리중
부하측 그리드커플링 분리중
베어링유도가열
하다 하다 슬리브가 분리안되 흡입측 펌프케이싱 분리하기로함
흡입측 케이싱 분리중
흡입측 케이싱 분리후 슬리브 분리
슬리브 분리중
나오다 부식으로 인하여 결려 짤라내는중
펌프 케이싱 조립전 부식제거
새 슬리브 교체
출력측 베어링 스냅닝 제거중
출력측 베어링하우징 분리중
폐 그랜드패킹 제거중
슬리브 제거중
슬리브 교체
시운전
패킹누르게 조정 누수확인
흡입측 누수확인
시운전 완료

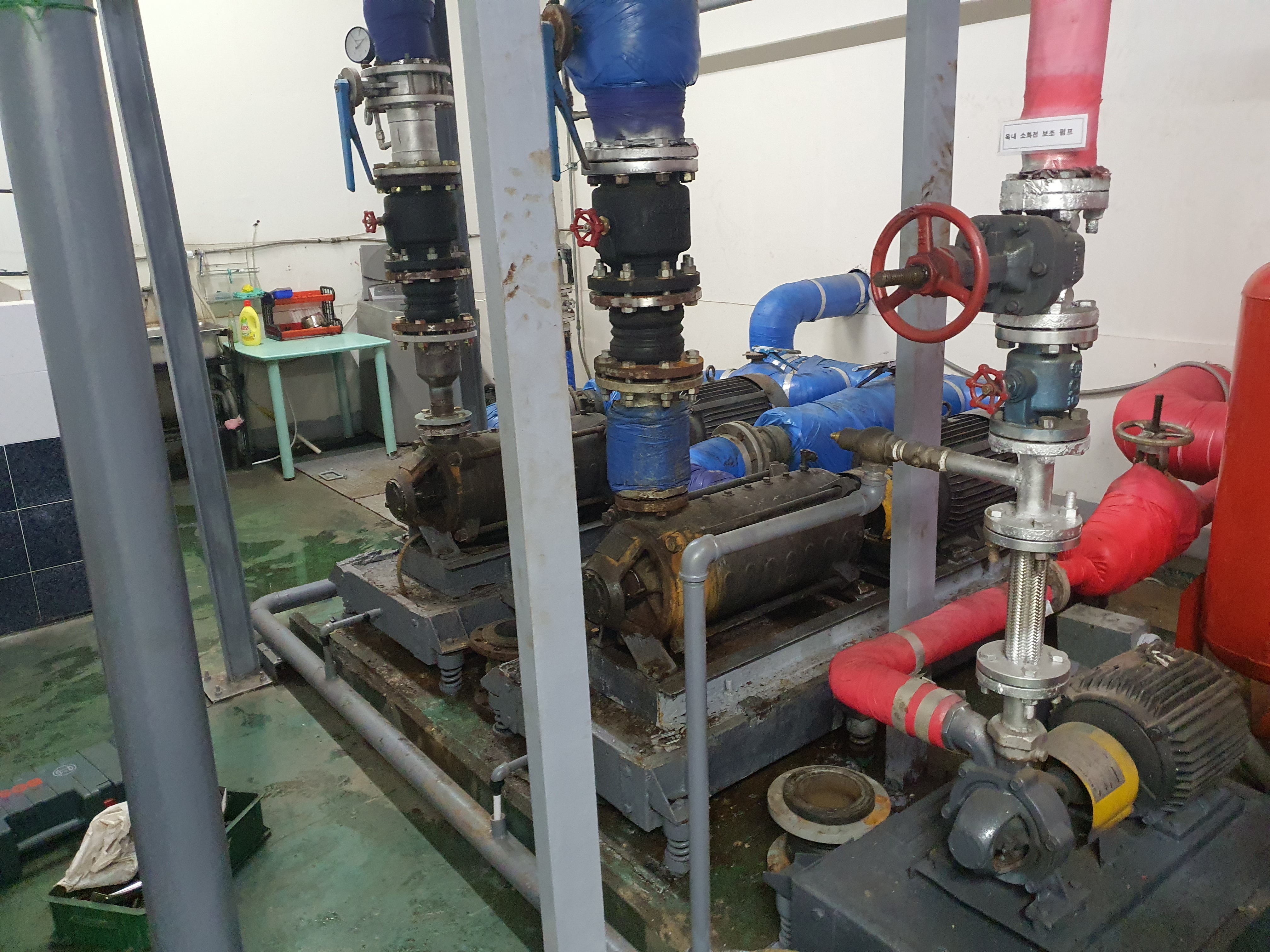

1,2번 고가수조 급수펌프 모두 자동으로
