외부 이물질 유입으로 정수위밸브 안닫힘으로 인한 점검수리 삼양레벨콘트롤밸브 YAW-3F 100A

인천광역시 미추홀구에 있는 모아파트입니다

관리소장님으로 부터 외부로 부터 이물질이 유입 되어 정수위밸브가 제대로 안딛히고 흙탕물때문에 저수조 청소중인데 긴급으로 수리또는 교체를 원하셨습니다

보내온 저수조정수위밸브 사진을 보니 삼양발브 레벨콘트롤밸브 YAW-3F 구경100A 입니다

저희대승엔지니어링에서는

정수위밸브 수리부품



신우정수위밸브 40A~150A까지



신한정수위밸브 50A~200A까지



삼양정수위밸브65A~150A까지



항상 차에 구비가 되어 최대한 빠른 대응조치를 해드리고 있습니다

​

​

먼전 정수위밸브 점검법은

밸브 안닫힘

1,솔레노이드밸브가 있는 전자 또는 솔레노이드밸브와 볼탑이 같이 설치되어있는 전자볼탑 타입에서

2.레벨콘트롤에서 START 신호가 발생할 때 솔레노이드밸브 전원만 차단할 경우 잠시후 5~15초 안에 쉬~~~~~~~~ 익 소리와 함께 정수위밸브가 닫히는 소리가 발생하면 정수위밸브는 정상입니다

3,대부분의 정수위조절밸브의 고장은 위에서 언급한것처럼 신품시 초기에는 5~15초 정도있다 닫히지만 시간이 지남에 따라 조금씩 늦게 닫히며 오래 사용하다보면 이물질로 인한 안닫힘현상이 대부분 발생합니다

(주기적인 예방적 차원에서 청소 필요)

80%고장률이 안닫힘이 발생 하이알람 발생



또하나의 고장은 밸브의 안열림입니다

다시말해서 레벨콘트롤에서 START신고가 가도 밸브가 안열려 저수조나 고가수조에 물이 없는경우입니다 이때 점검법은

1,솔레노이드밸브까지 220V 볼트가 오는지 (대부분의 정수위밸브는 220V를 사용합니다)

2,테스터기가 없을 경우 육안으로 솔레노이드밸브 코일부분(절연체로 덮여있음) 이부분이 외관상 변형이 없는걸 확인후 손으로 만졌을 때 매우 뜨거우면 레벨콘트롤 레벨센서는 이상없다고 보셔도 됩니다

고장률10% 저수위알람발생





레벨콘트롤 레벨센서 이상

레벨센서 이상시 수위를 나타내는 %가 1,2,3,4~96,97,98,99,100이렇게

1부터 한단계식 천천히 오르락 내리락 하던 레벨콘트롤 수위값이 어느지점에서 순간 10%20% 널뛰기 하는현상입니다

레벨콘트롤은 작동을 제대로 안하는경우라 할 수 있습니다

고장률10% 간헐적인 저수위 알람 또는 하이알람 발생 막상 저수조에 달려가보면 저수조 수위는 저수위알람또는 하이알람 위치에 가 있지 않음



​

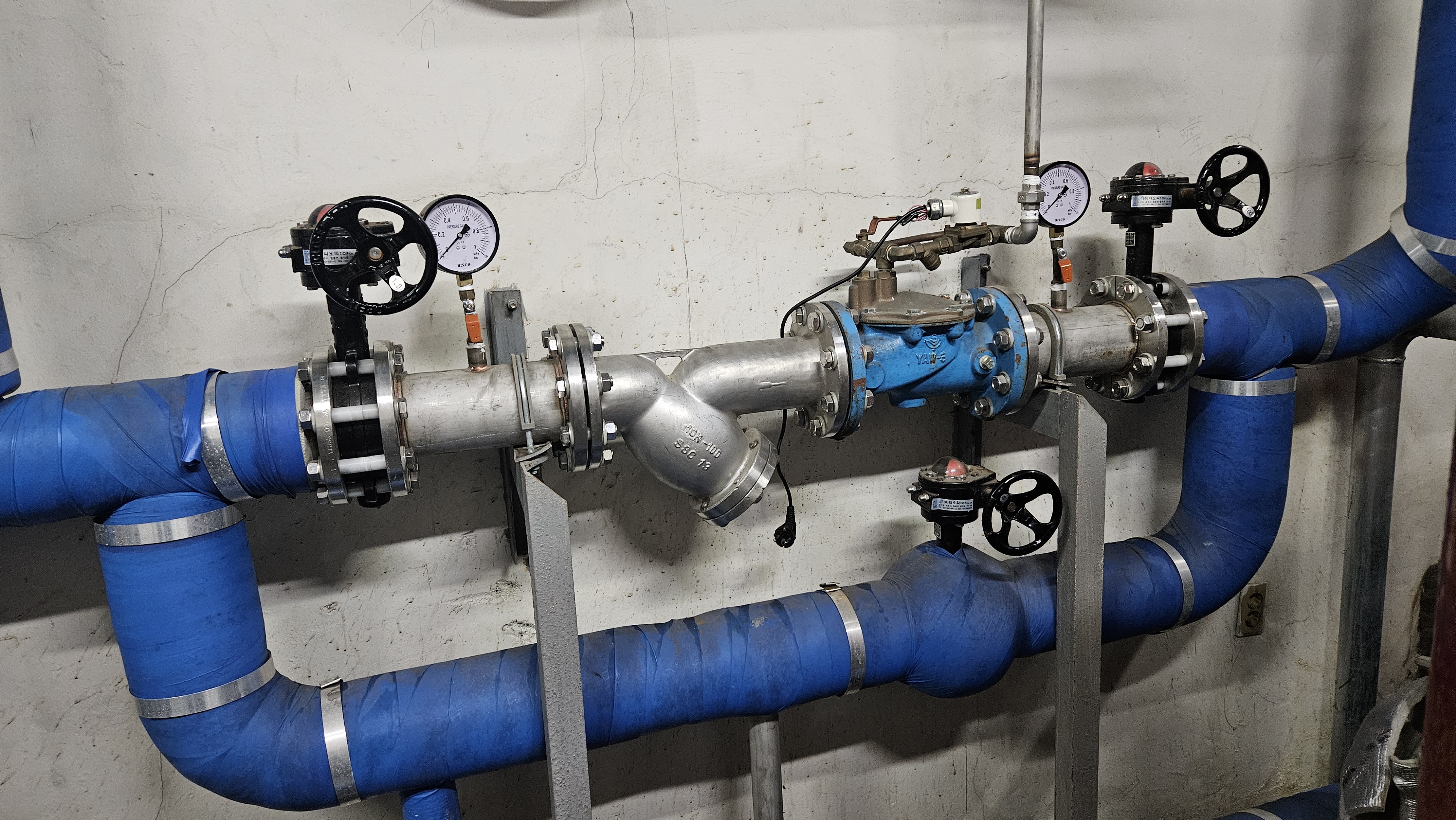

저수조 정수위밸브 입니다

저수조 정수위밸브 레벨콘트롤러 판넬입니다

​

먼저 파이롯트 상태를 체크합니다

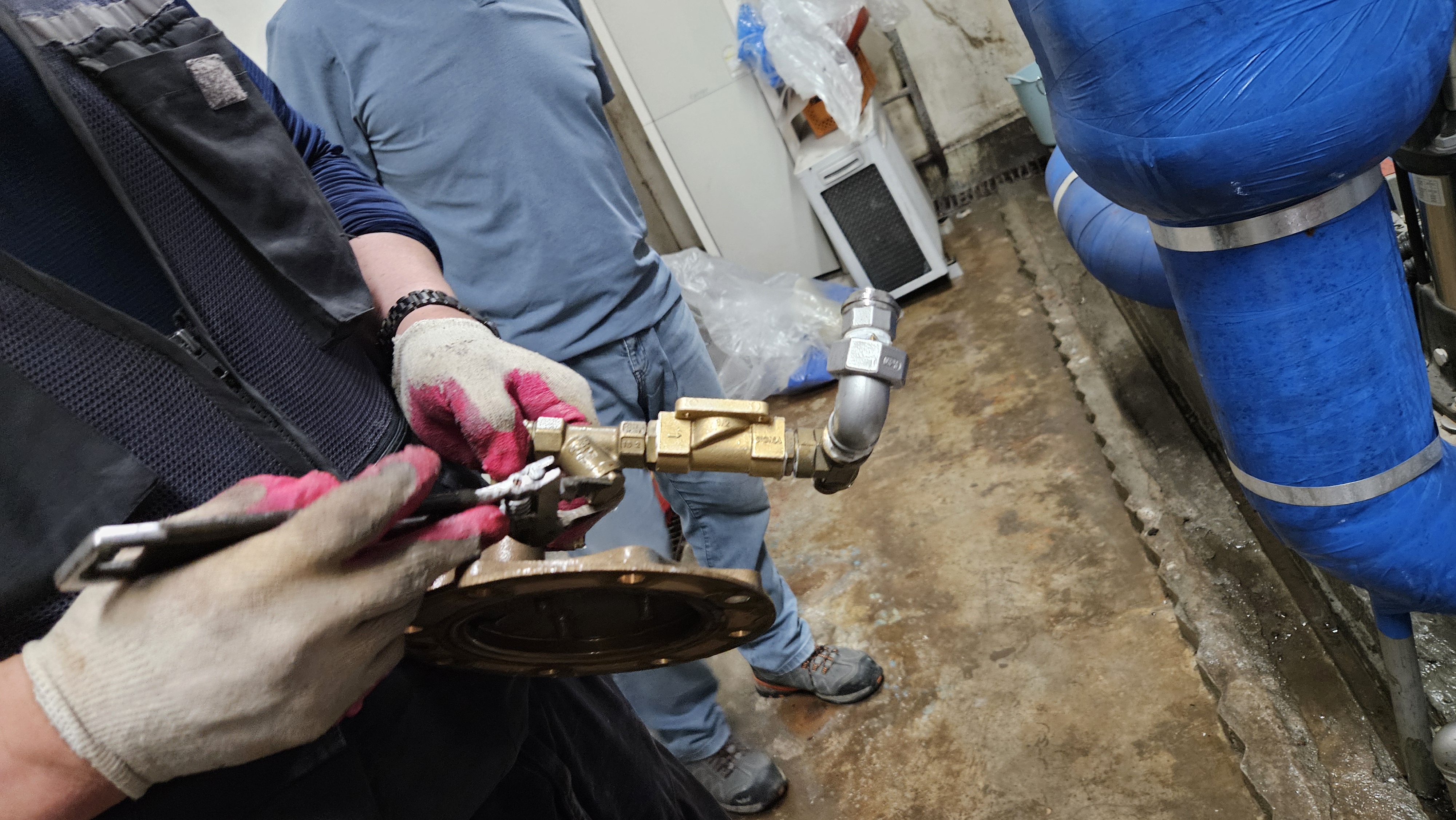

삼양정수위밸브 파이롯트

 와 오리피스

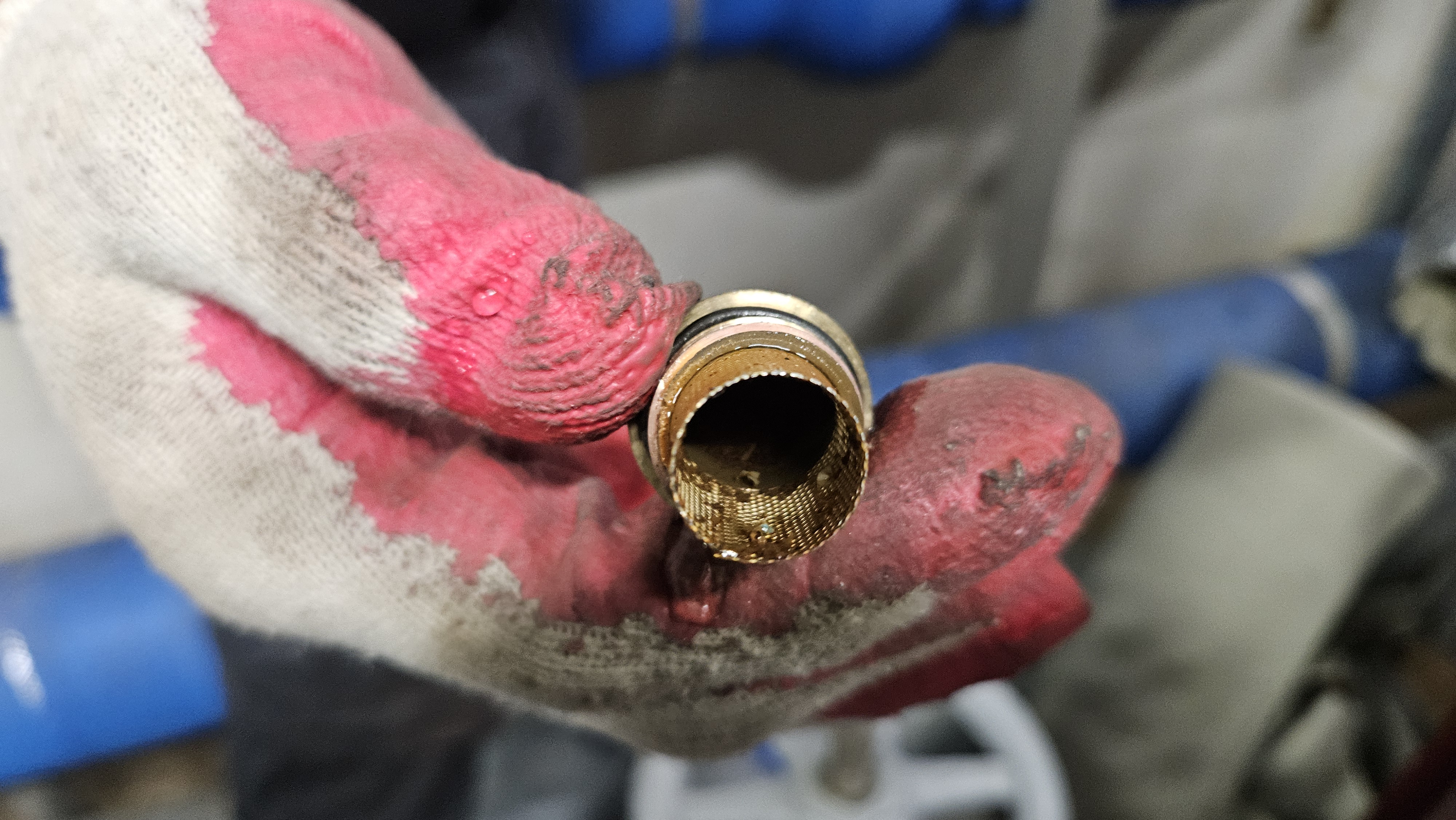

솔레노이드밸브 전단에 있는 스트레이너를 점검합니다

이물질이 있네요

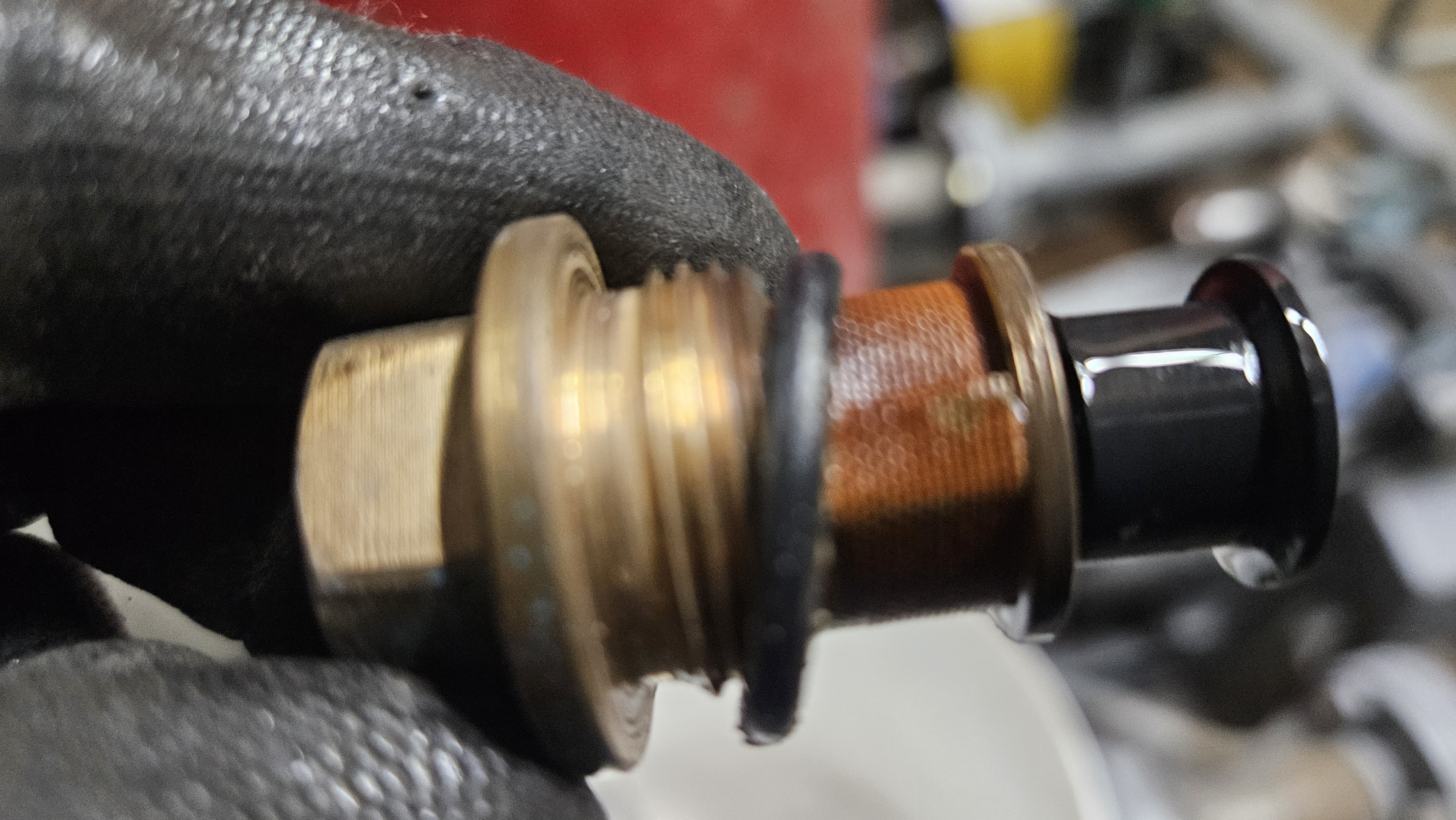

솔레노이드밸브 도 분해해서 점검합니다

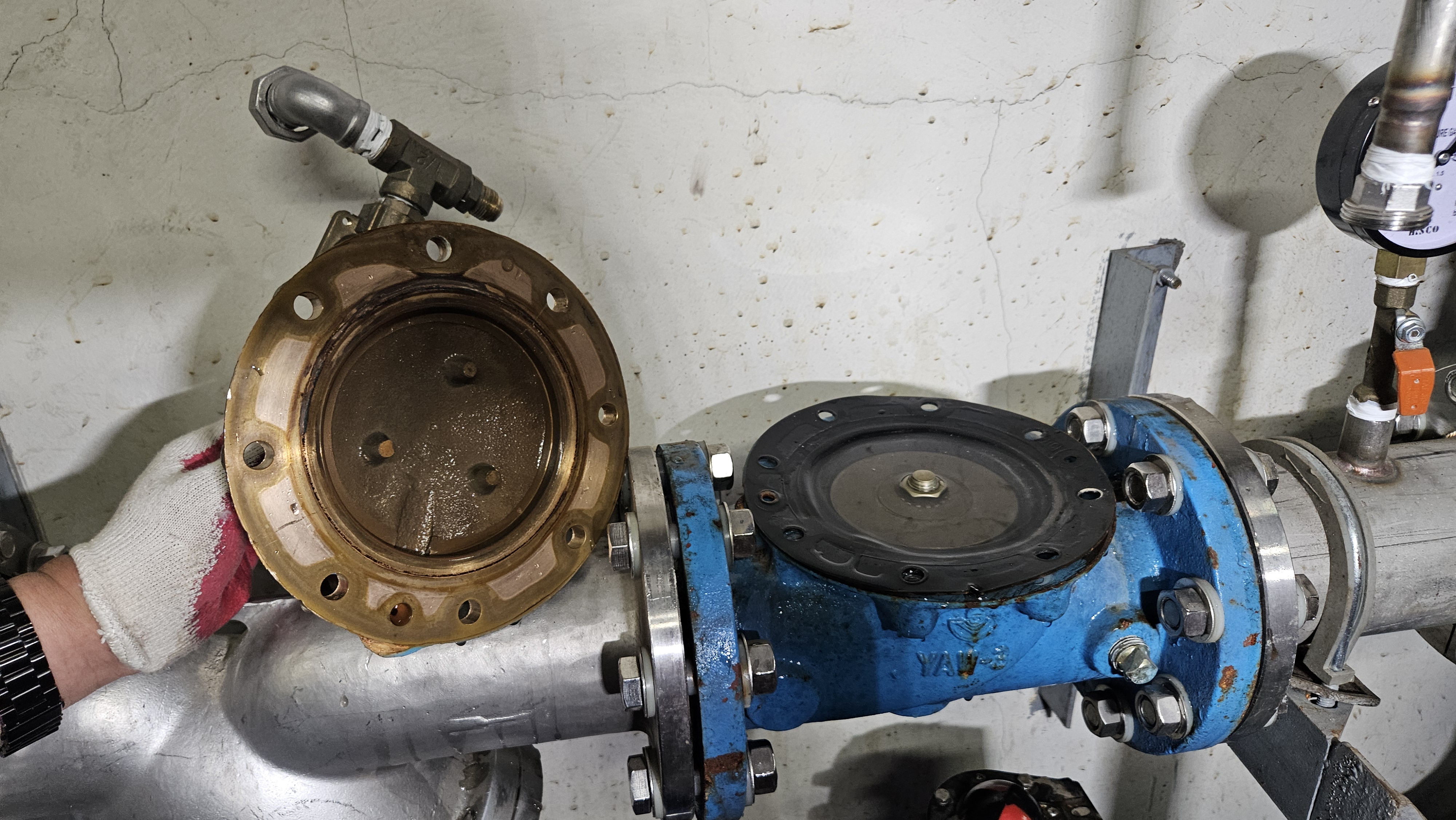

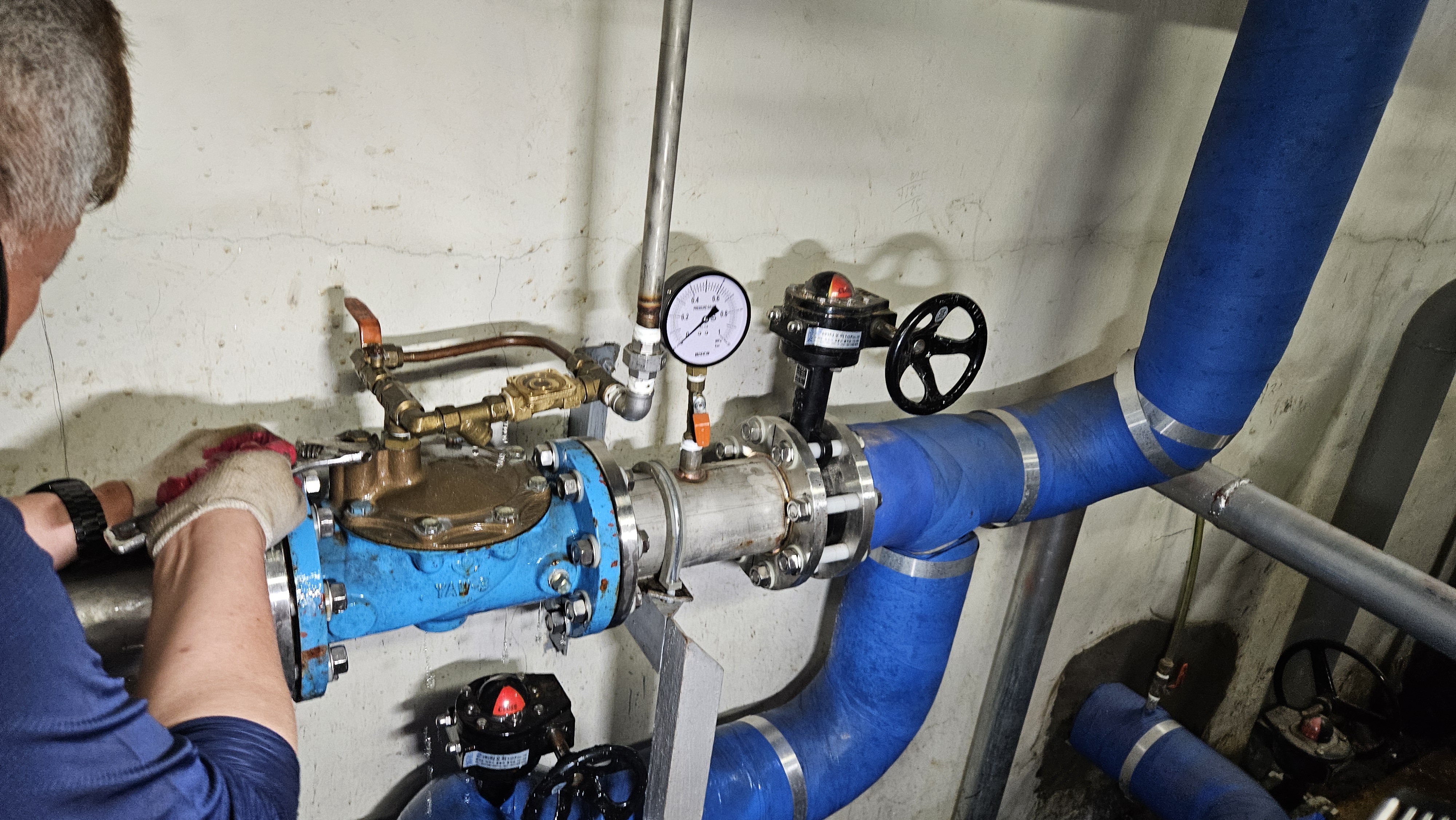

상부 카바를 열고 다이아프램 상태 점검

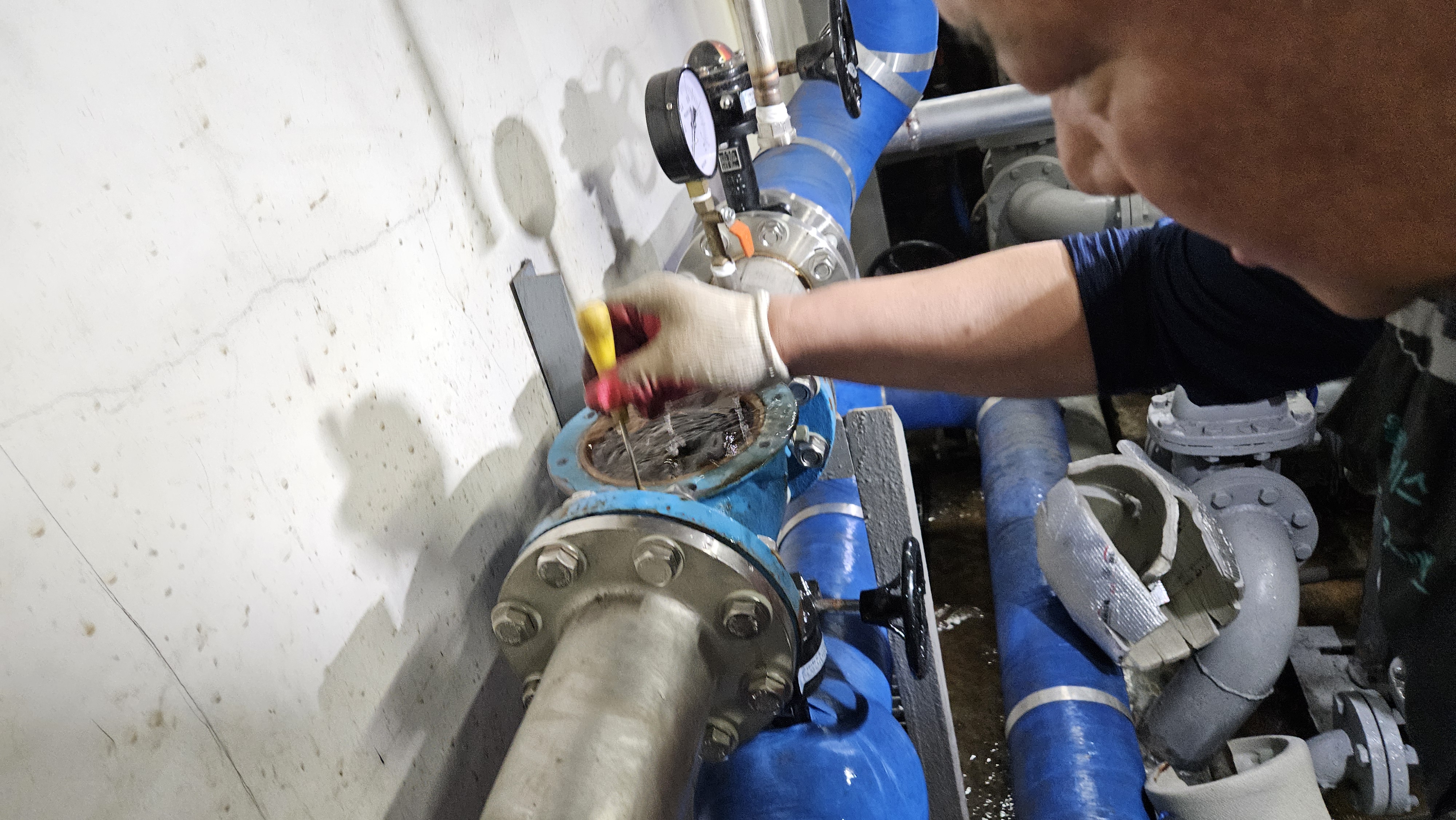

하부케이싱 후래씽

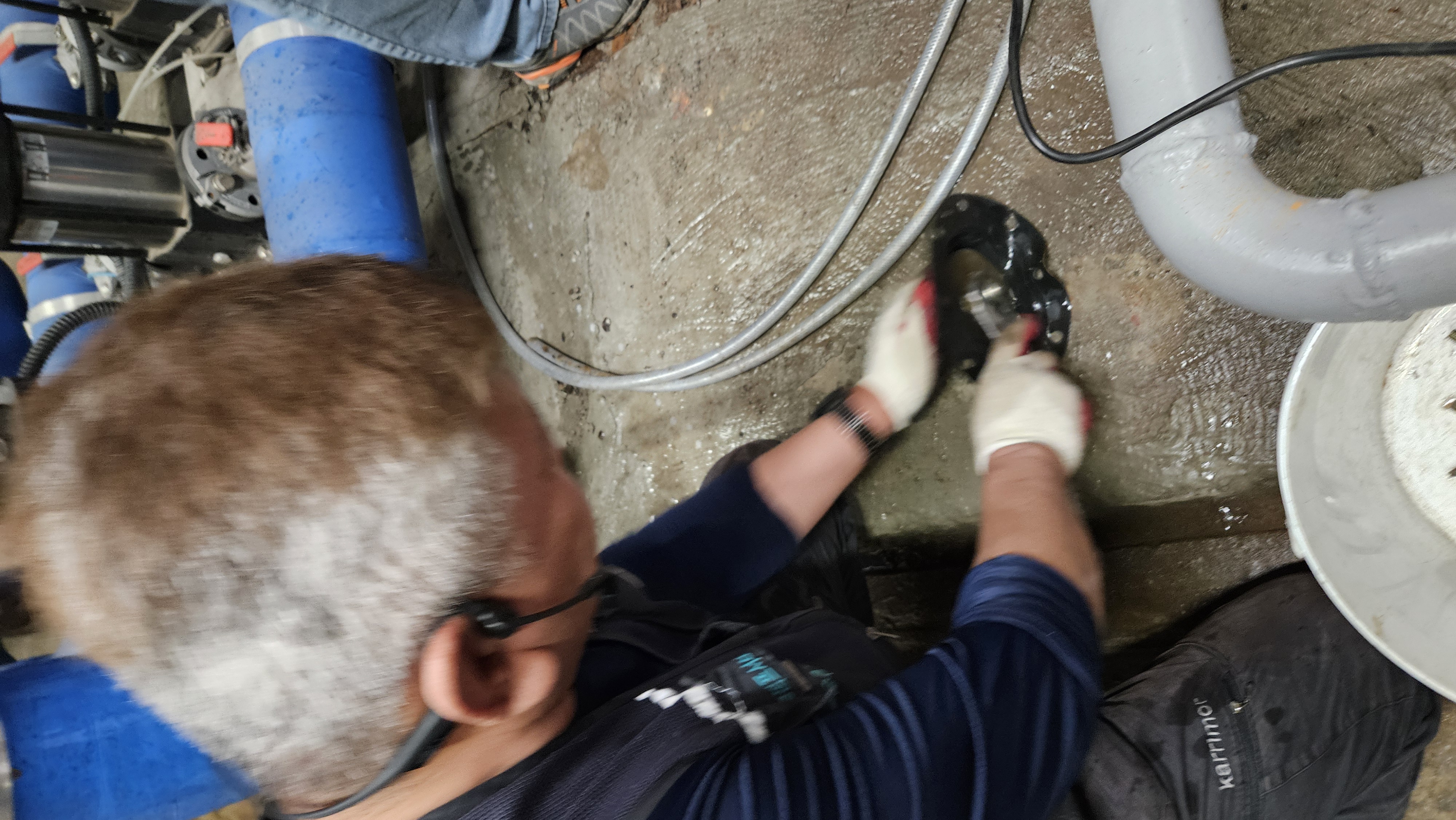

다이아프램 분해

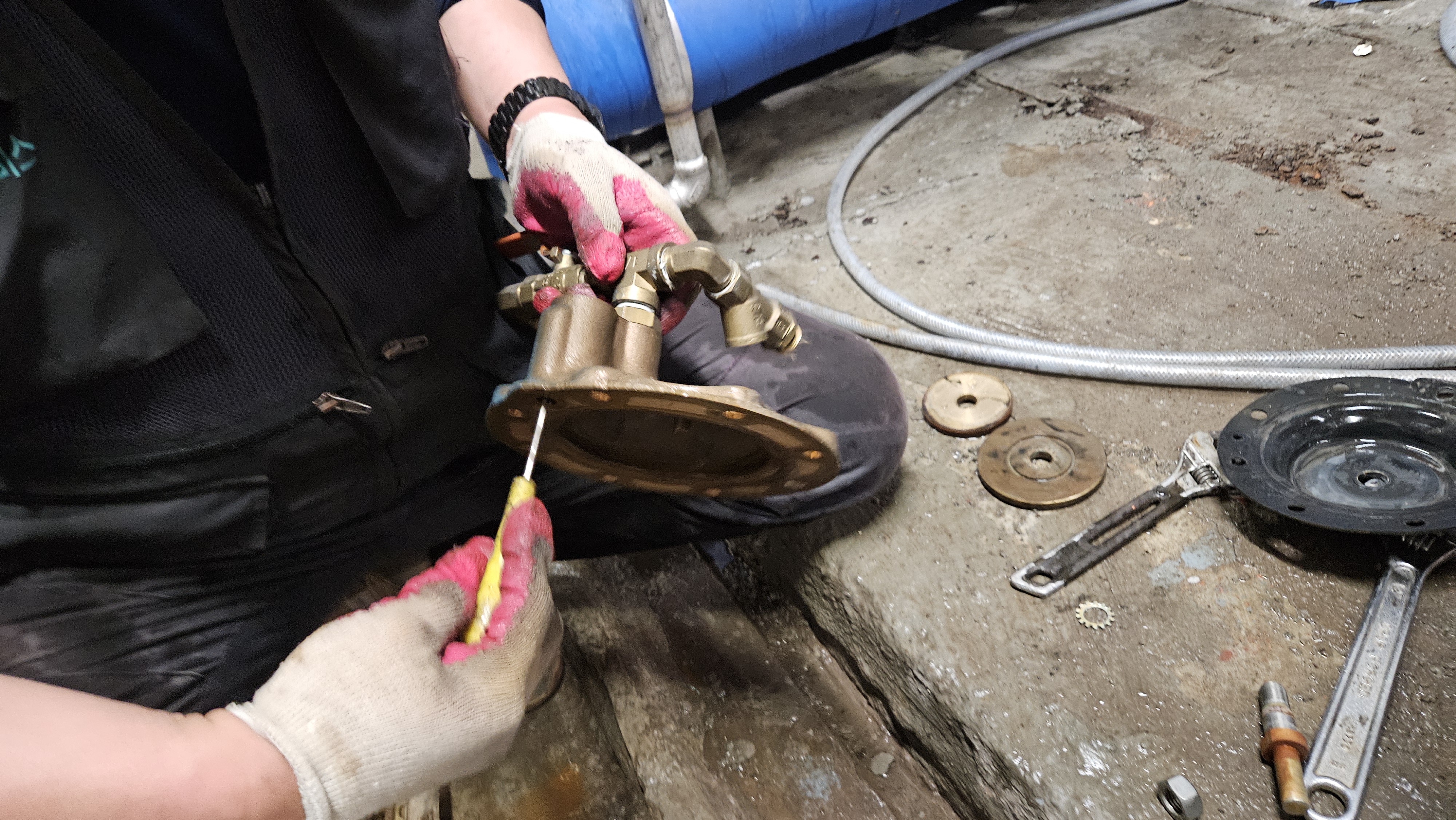

삼양정수위밸브 상부로 들어오는 관로를 청소합니다

외부에서 배관공사로 이물질 유입이 되었다고 하여 정수위밸브 전단 스트레이너도 분리 합니다

스트레이너 매쉬망 청소중

스트레이너 매쉬망 청소

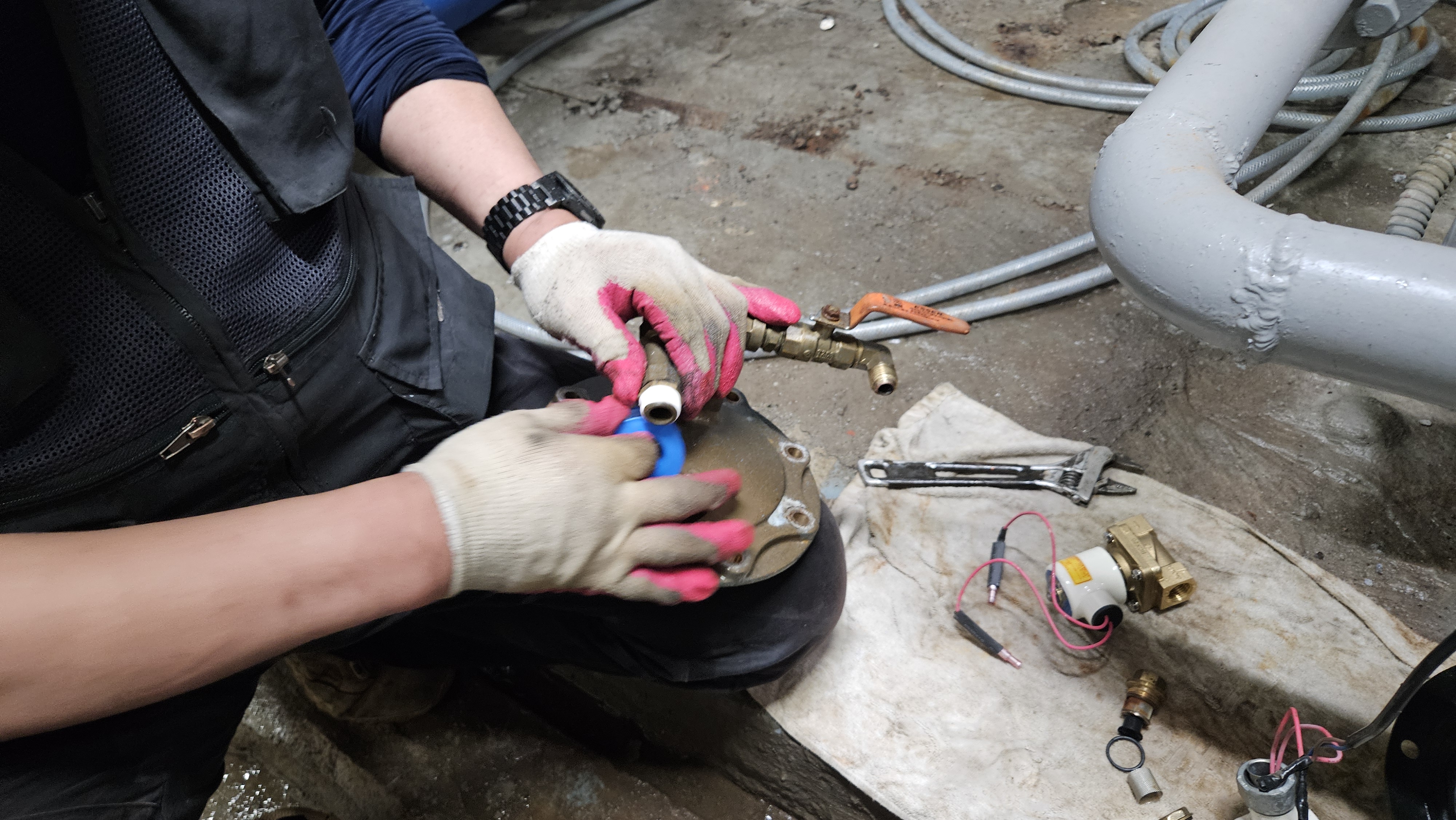

삼양정수위밸브 상부 카바를 점검합니다

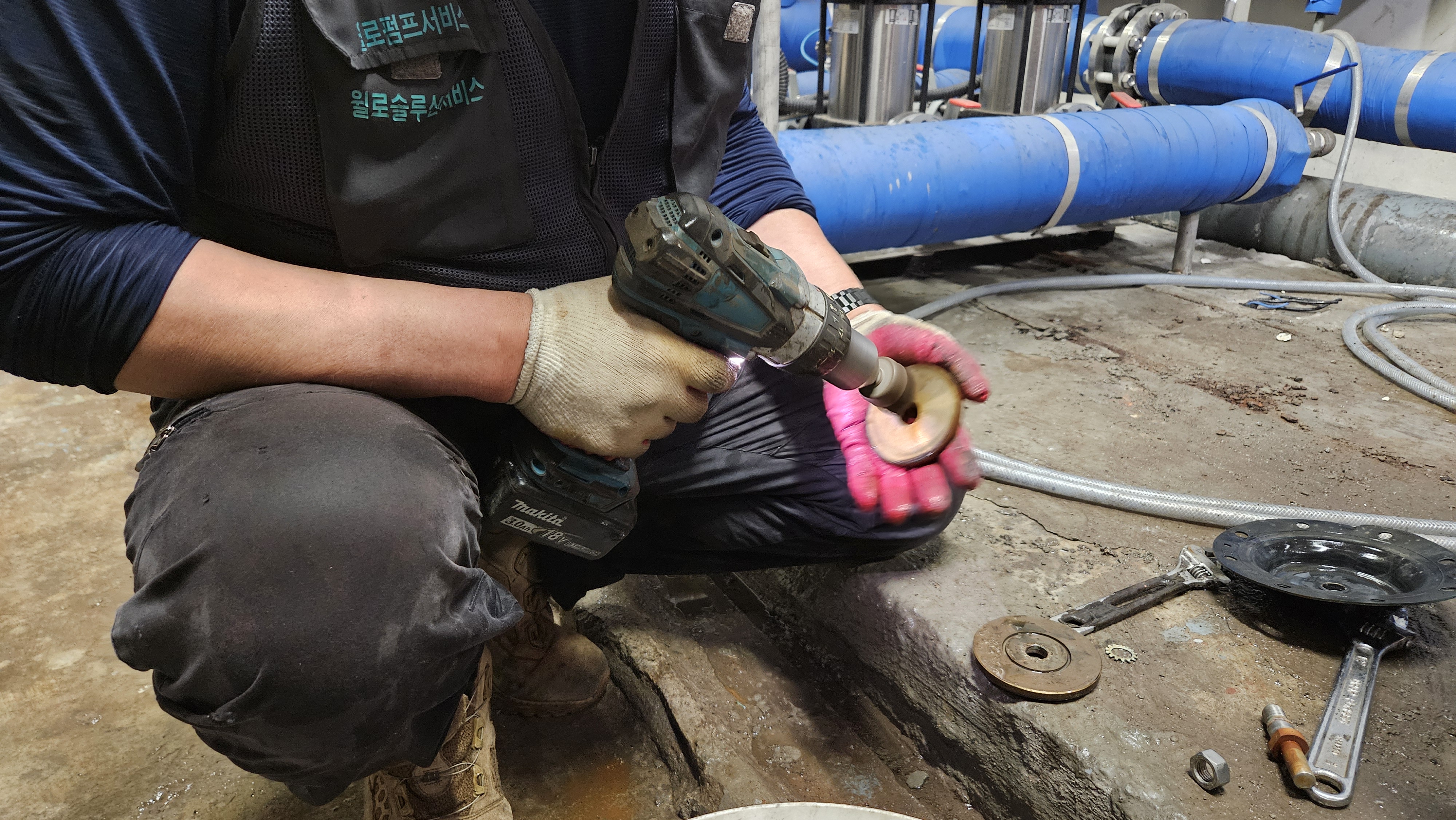

다이아프램 디스크 점검및 청소

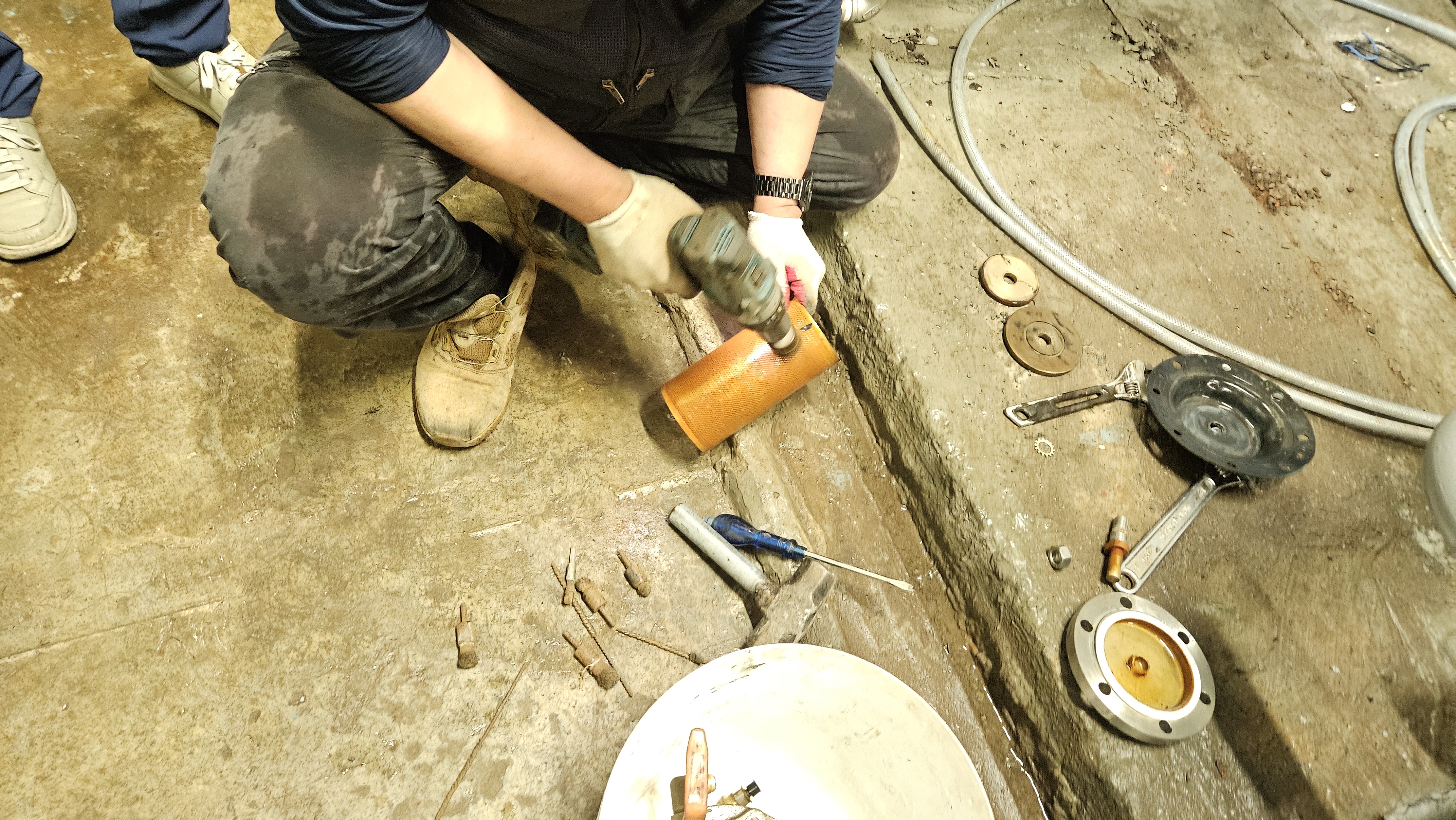

상부 카바 부품등을 완전 분해후 점검

다이아프램 조립

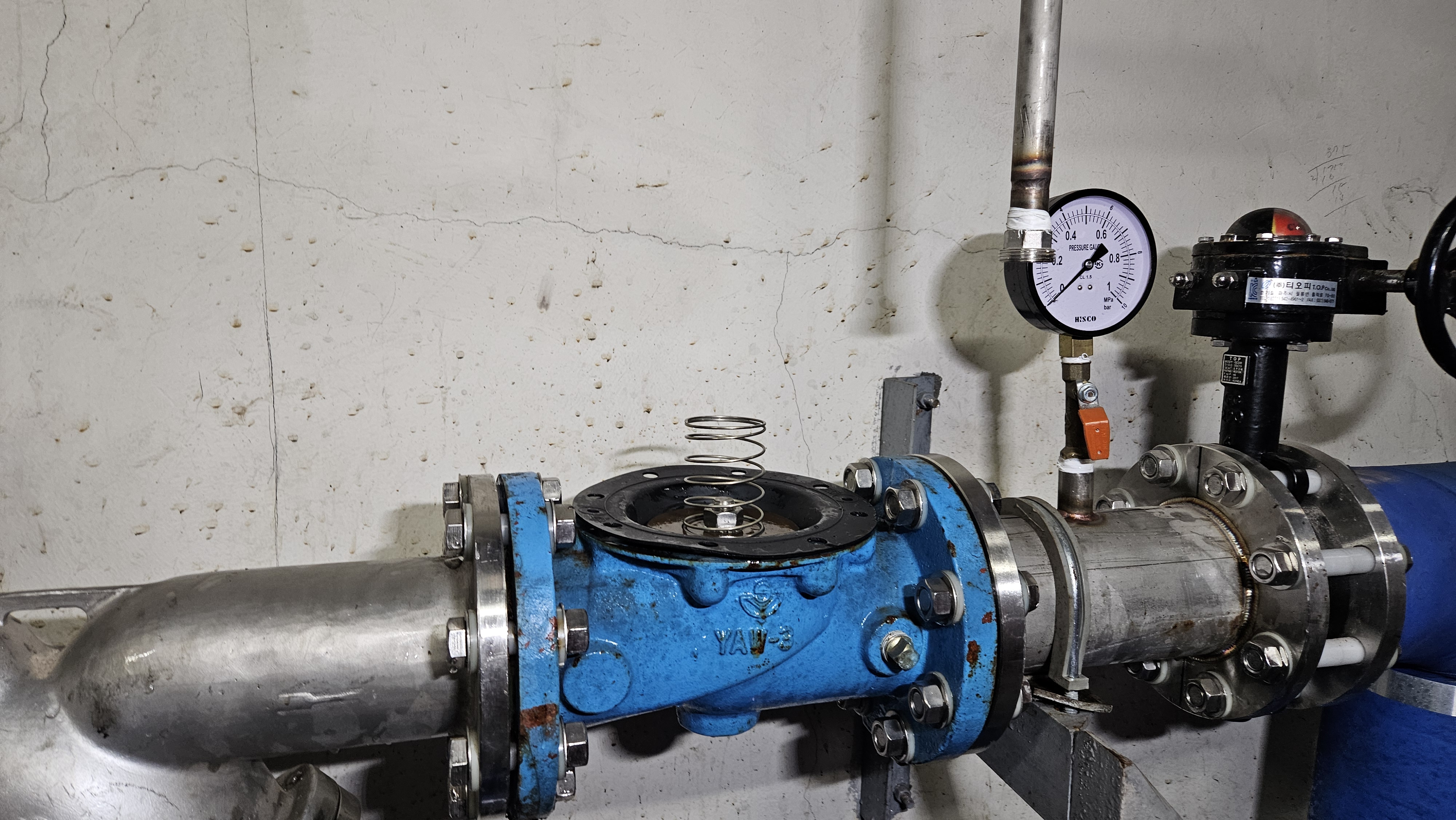

다이아프램 하부케이싱에 조립

상부카바에 솔레노이드밸브를 조립준비

스트레이너 조립

파이롯트 조립

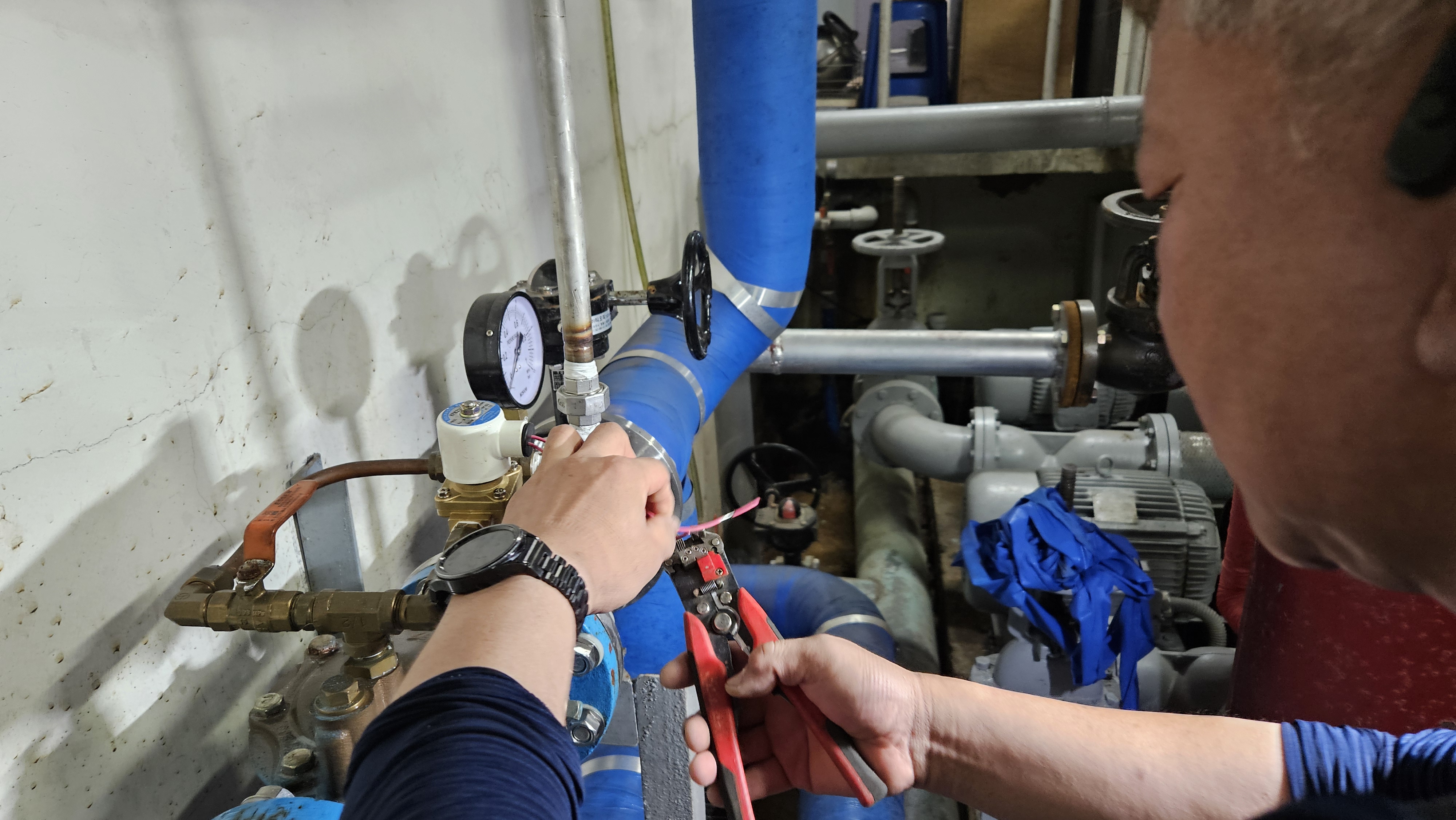

솔레노이드밸브 전원선을 짹타입으로 개조하여 시운전및 점검이 용이하도록 합니다

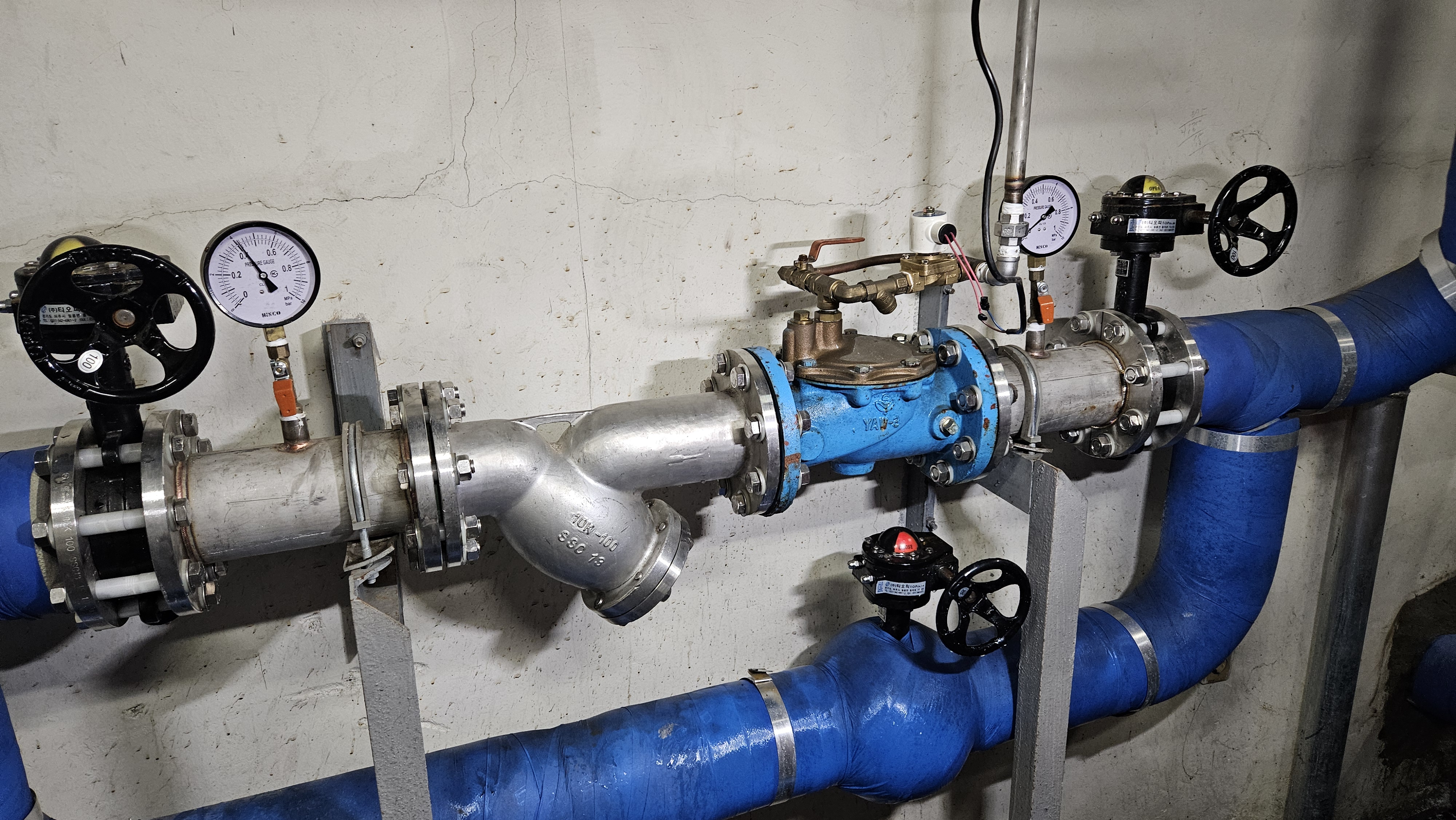

시운전 완료
