서울특별시 금천구에 있는 모 와이어컷팅 업체 입니다
급하게 여기 저기 알아보시다 연락이 와서
대충 견적 금액 정하고
탈부착 시운전까지 원하셔서 작업을 진행했습니다

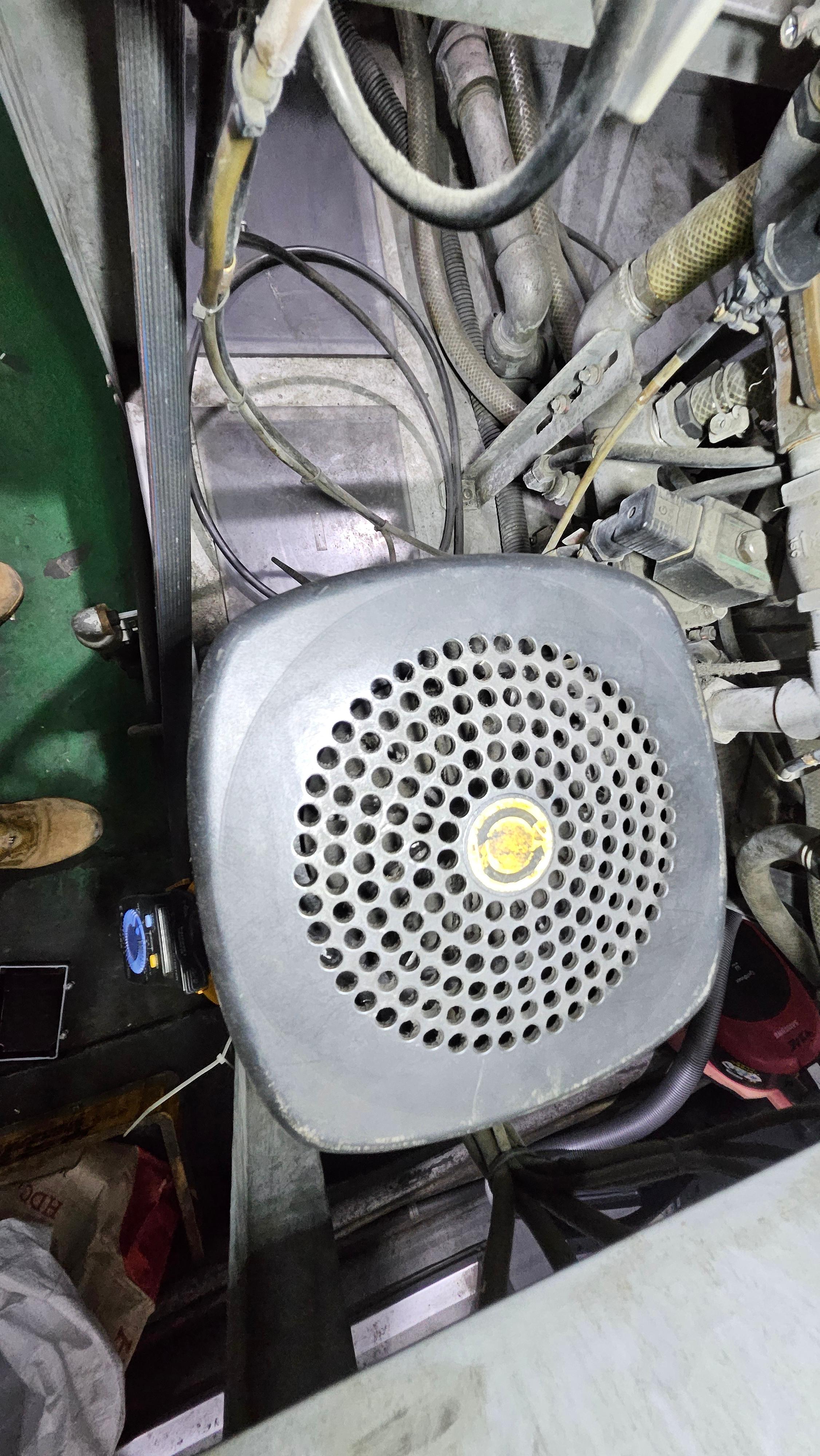

와이어컷팅기 업체 인데 필터를 통과 시키기 위해 그런포스 침수식 입형다단펌프 SPK8-9/5를 사용중이 었습니다
굉음으로 인한 사용정지 상태 였다고 합니다
어떻게 분해 해야할지 살펴봅니다
이럴땐 하나하나 분해하는게 최고
앗 모터결선을 보니 델타 결선이네요
그럼 사용전압이 3상220V 사용자에게 확인하니 220V 맞다고 하네요
와이어컷팅기에서 분리했습니다
모터 명판입니다 1.5kW 2P 2마력2극 입니다
펌프명판입니다 SPK8-9/5 그런포스 침수식 입형 다단펌프 5단짜리 입니다
임페라가 다섯개가 있다는 뜻입니다
30M 양정 다시말해서 3KG압력에서 시간당 9루베가 나온다고 하네요
와이어컷팅기에서 분리해서 반출 수리를 위해 저희 가계로 갖고아 작업대에 올려 놓습니다
모터 펌프 연결 카플링
모터 분해 권선 이상무
기존 ZZ베어링에서 NTN LL3C급으로 교체
무부하 운전 좋음 3상220V 테스트
진동 너무 좋음
반부하측 진동 아주 좋음
이제 펌프측 점검 흡입구 이물질
아~~~~~~~ 조합이 다단중에 14케이스 이중에 임페라는 5개 9개는 케이싱만
이유는 침수식이라 임페라 부분이 와이어컷팅기 물에 잠겨야 하기때문
흡입구 이물질을 컷팅하는것 처럼 보이는데 커팅보단 수중펌프 중에 샌드펌프 흡입구처럼 그런포스 침수식 펌프에 특징임
첫 케이싱을 분리하고 임페라하고 케이싱 조립부분
붓싱과 챔버
이런식의 연속 약간에 순서가 있음
계속되는 조합
임페라 5개 이후 케이싱만 조합
펌프측 샤프트와 메카니칼씰
올 분해후 점검 크리닝후 조립전
펌프 측 크리닝및 조립
커플링 결합 메카니칼실 유격 확인
수리후 와이어컷팅 공장 반입 조립중
결선
회전방향확인
입력전압 확인 3상220V
시운전 전류양호 소음진동양호
와이어컷팅기에 물이 잘들어오고 있습니다
침수식 입형다단펌프는 수조에 임페라측이 이렇게 잠겨 가동됨니다
