집진분진 제거장치 로터리밸브 소음으로 인한 점검조치

서울특별시에 있는 모 건물 지하에 있는 집진분진 제거 장치 소음으로 인한 점검및 조치 과정입니다

건물 각 스튜디오에서 조립식 가건물을 제작시 분진 등을 지하로 싸이크론흡입장치로 분진을 흡입후 로터리밸브를 이용해서 싸이크론집진기 하부에 모여진 분진을 푸대에 자동으로 담고있는 사진입니다

로터리밸브 베어링검사를 위해 베어링카바 분리중

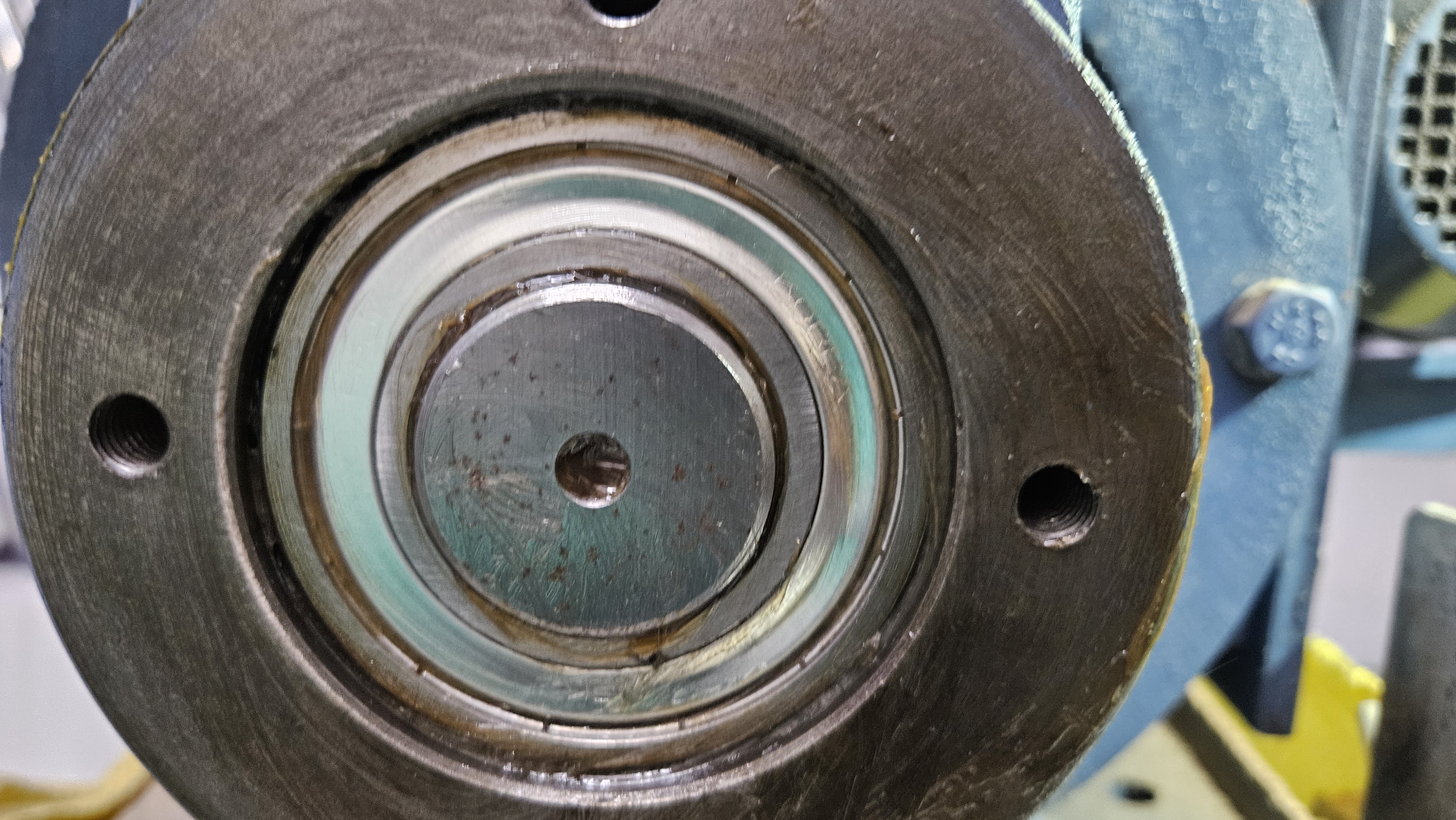

로터리밸브 샤프트 지지 베어링 ZZ베어링을 사용했는데 ZZ 메탈 카바가 찌그러져있네요

아마 베어링조립시 충격이 간것 같습니다

어느정도 소음발생은 있겠지만 이번 문제되는 소음과는 별개 입니다

ZZ베어링을 사용했는데 구리스 주입구가 있는데 구리스를 관리자가 주입 했지만 ZZ베어링이라 구리스는 들어가지 않습니다

베어링번호 확인 6208ZZ 베어링사용

로터리밸브를 체인스프라켓을 이용해서 돌려주는 기어드모터입니다

0.75kW 기어드모터입니다 마력으로 환산하면 1마력

청음기를 사용해서 진단해보니 오랜사용으로 모터 베어링 소음발생

기어드모터 사양은 1마력 30대1 기어드모터입니다

일반적으로 1분에 1800RPM이 동기속도이니 1800/30=60 1초당 한바퀴 회전한다고 볼수있습니다

베어링교체및 로터리 밸브 분해 점검 견적을넣고

한달정도 소요된것 같습니다

작업을 진행합니다

​

​

분진제거장치 자동제어 판넬이고요

안전을 위해 전원을 차단합니다

집진기 외부함

총 4대의 사이크론 집진기가 설치되어 두대가 한세트 입니다 1차 집진 2차 집진



이번 작업은 하루에 끝내기위해

저희 협력업체인

윌로솔루션서비스 센터와 협업진행하였습니다

윌로솔루션서비스센터는 일반 산업용펌프 수리설치및 대형 플랜트산업용 설치 수리가 전문입니다

원활하고 안전한 작업을 진행하기위해 부품및 공구를 나열합니다



먼저 체인스프라켓 안전망제거

윌로솔루션 서비스와 가끔 협업을 하기때문에 로타리밸브등 기계적 특성을 설명합니다

작업진행 설명후 업무분장을 하고 2人1조로 작업을 진행합니다

저는 기어드모터 오버홀을 담당하기로했습니다

기어드모터 모터 회전자샤프트 분리후 회전자샤프트 베어링을 분리하고 있습니다

기어드 모터 회전자에 SKF 베어링교체 삽입 전용지그 TMFT36-H 전용삽입공구를 이용하여 베어링을 삽입하고있습니다

기어드모터 회전자 베어링교체후

권선점검

기어드모터 분해중 기어드 감속기 부분에 오일을 너무 많이 넣어서 모터측으로 넘치고 있습니다

또한 중요한건 꼭 기어드모터 감속기에 맞는 오일을 사용해야하나 너무 묽은 오일을 사용한것 같아

관리자에게 설명하고 꼭 전용오일을 유면계 까지만 보충해야한다고 설명합니다

윌로솔루션서비스에서는 로터리밸브 분해를 맞았습니다

열심히 분해하고 있네요

저와 저희 마님은 모터분해및 베어링교체중

윌로솔루션 서비스 팀에서는 로터피 밸브 베어링 교체 삽입중 SKF전용지그 사용

로터리밸브 반부하측은 베어링교체가 원화러했으나 스프라켓측 부하측은 간섭을 받아 기어드모터 고정부분을 분리해서 약간 이동하기로했습니다

기어드모터 이동후 로터리밸브 스프라켓측 베어링하우징 분리

로터리밸브 내부 임페러와 케이싱 마찰이 심하네요 케이싱이 많이 손상되어있습니다

이경우 싸이르론 집진기 흡입측 휠터에 규격보다 큰이물질들이 들어와 회전하는 임페러 사이로 들어와

케이싱과 임페라를 구속하여 강제로 회전하여 손상시키는경우입니다



손상된 케이싱 내부를 연마합니다

케이싱 내부 실린더 연마후 공차및 간섭을 확인합니다

다른쪽 로터리밸브 임페라 입니다

임페라 분리후 임페라를 현장에서 연마및 성형중입니다

휘어졌네요

카바 연마

저희 마님께서 스프라켓 안전망을 최종 조립중입니다

최종 조립후 주면을 정리합니다 시운전 시 양호합니다

신품으로 교체하면 좋겠지만 가격면 또한 큰 이물질이 들어오면 똑같은 현상은 반복됩니다

무엇보다도 흡입측 휠터 관리를 잘하여 못등 큰 이물질이 들어오지 못하게 하는게 관건입니다
