DC48V 모터 소음으로 인한 수리

아파트 장날같은곳에 이동하면서 소형바이킹 을 운영하는 사장님으로 부터 연락이 왔습니다

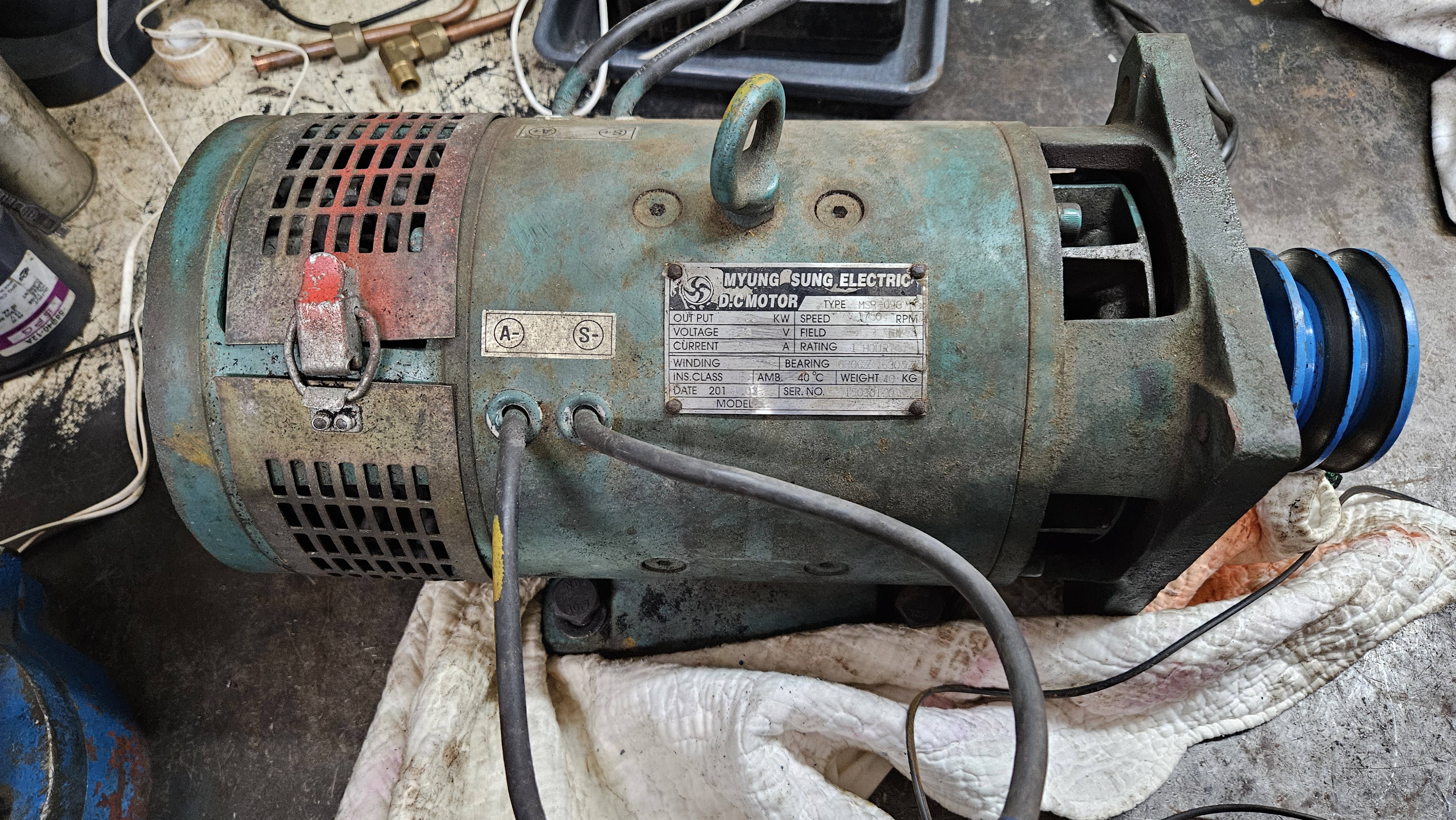

아래 사진처럼 생긴 동력장치에 DC모터에서 소리가 나는것 같다고 합니다

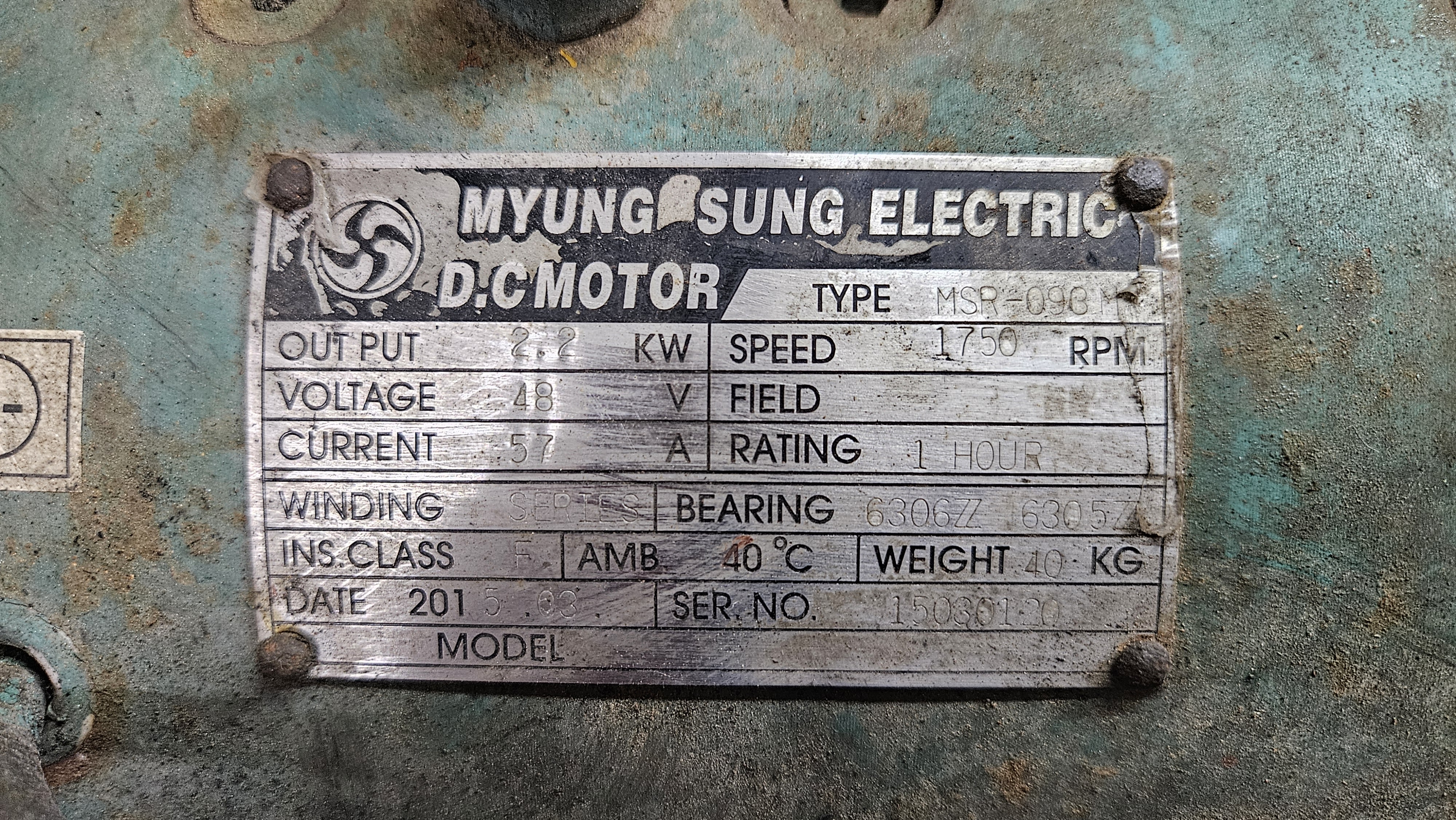

먼저 사진과 명판을 보내달라고 했습니다

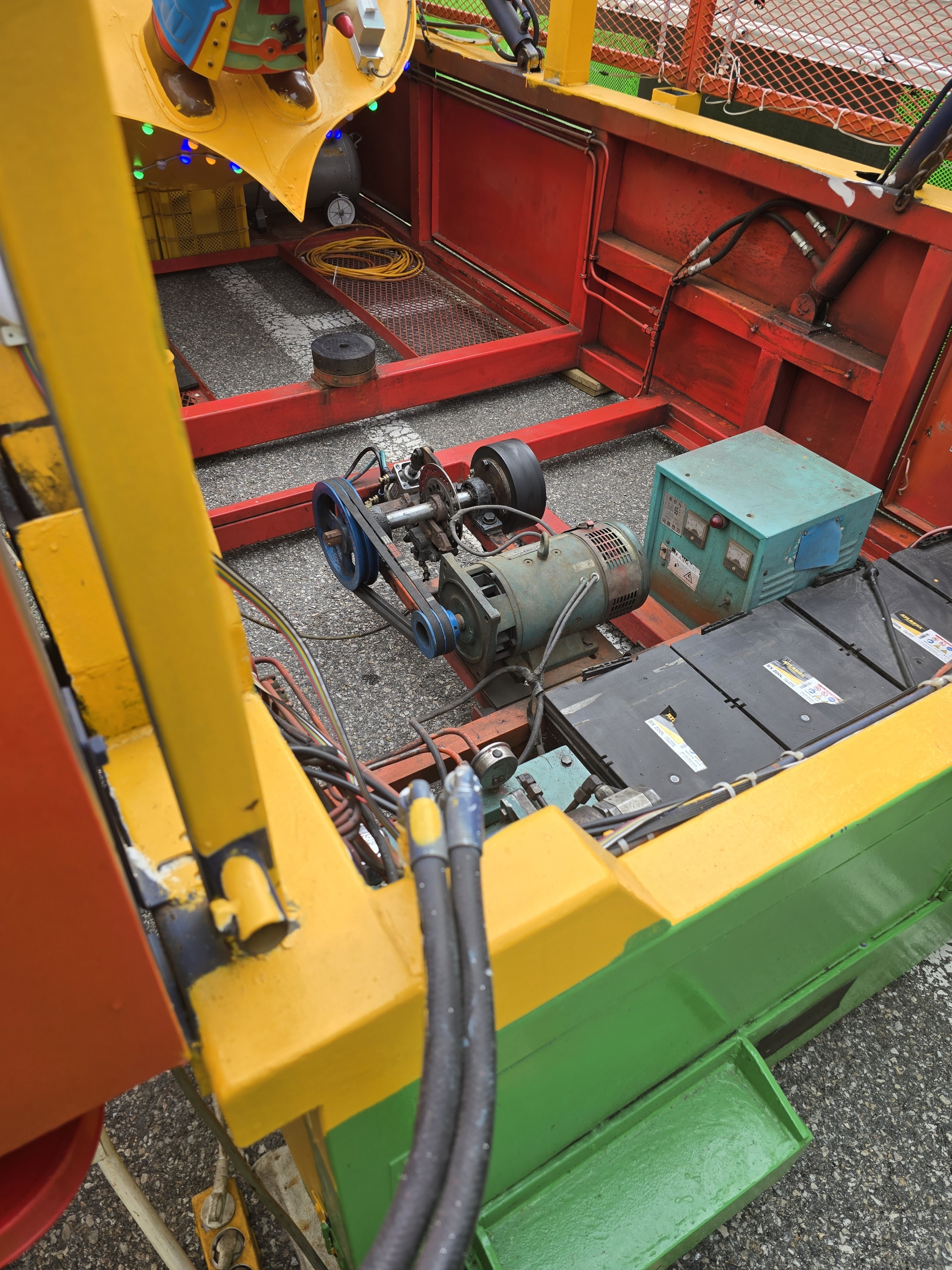

이동용 바이킹 하부에 이렇게 장착되어있다고 하네요

2.2kW 3마력 DC48V 이네요 다시말해서 밧데리를 이용하여 사용한다고 볼수있습니다

SPEED 극수는 4극 1750RPM이네요

RATING 1HOUR 정격시간은 1시간이네요 최대 한시간 연속사용을 금하란 뜻입니다

중요한건 결선인데 WINDING 결선도 이며 SERIES 직권모터란 뜻입니다

직권모터의 특징은 계자권선과 전기자 권선이 직렬열결이 되어있으며 초기토크가 매우크고 부하가 커지면 속도는 급격히감소합니다 주요용도는 높은 기동토크가 필요한곳입니다

그러다 보니 정격시간이 1시간으로 정해저 있는것 같습니다

​

그외 특별한건 없습니다

40도 이하에서 사용 베어링번호 6306ZZ6305ZZ

명성전기 DC모터 입니다



분해전 V벨트 풀리아 샤프트 간극측정 추후 조립시 원활하게 하기 위해서



모터회전자 (로터 분리) 아마츄어

부하측 베어링을 조심스럽게 분리합니다

베어링 제거방법은 여러가지가 있습니다 냉각팬이 바로 붙어있어 쉽지는 않습니다

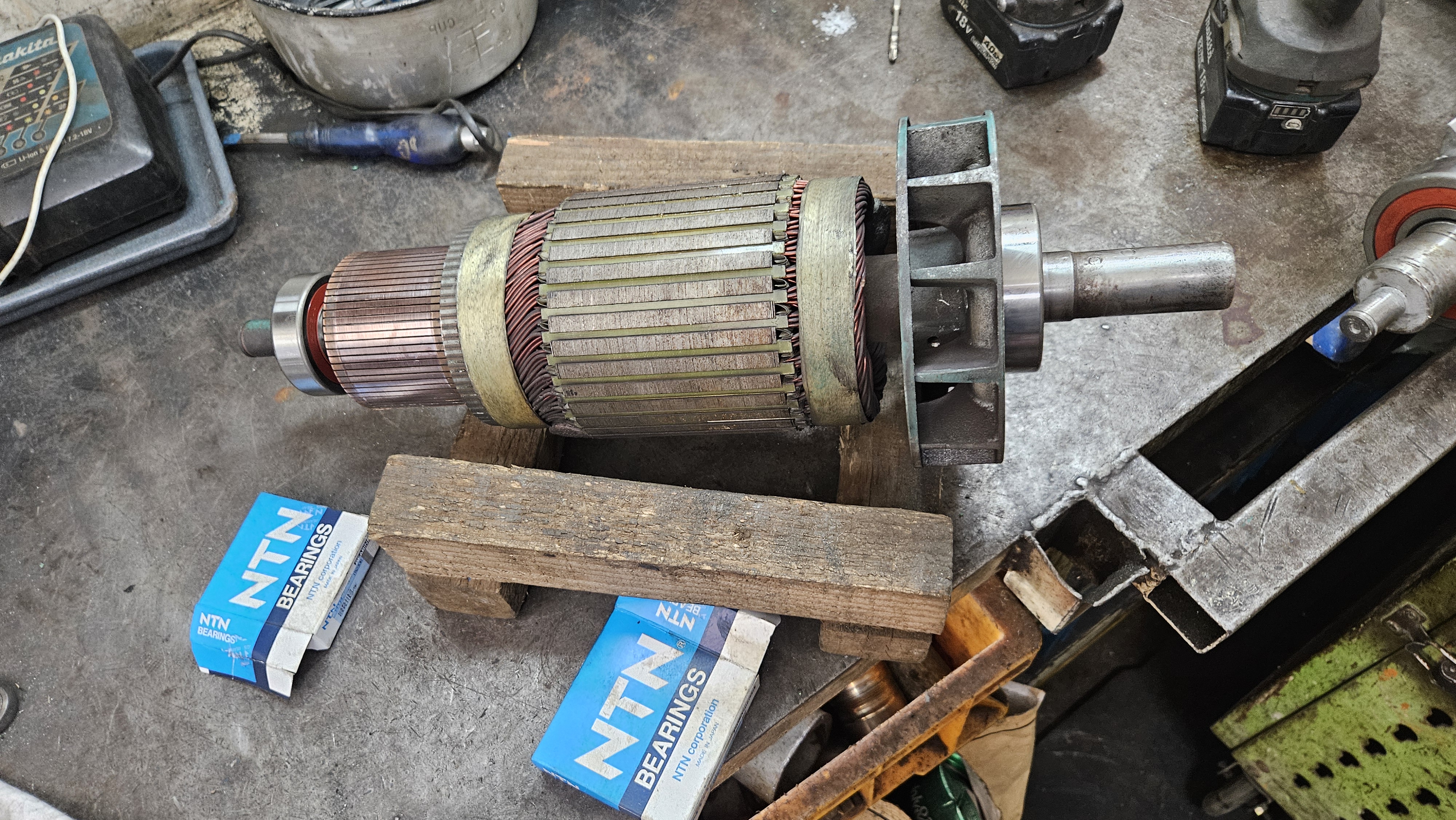

베어링을 아마츄어에서 분리후 권선 정류자등을 살펴봅니다

베어링을 충격없이 삽입하기위해 유도가열기를 사용합니다

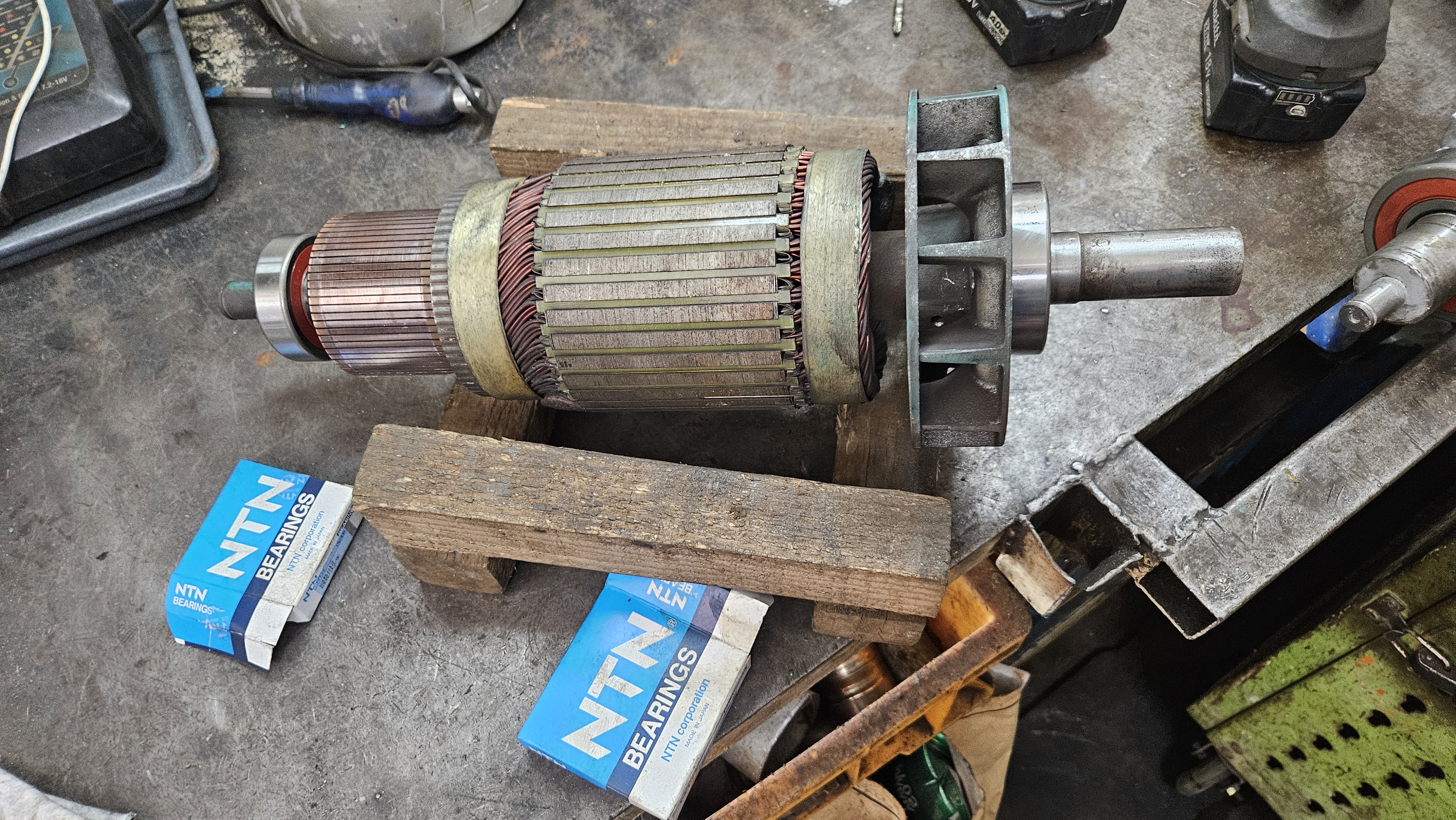

베어링교체 일산 NTN 6306 6305LL C3급을 사용했습니다

정류자도 고미가공및 크리닝작업을 했습니다

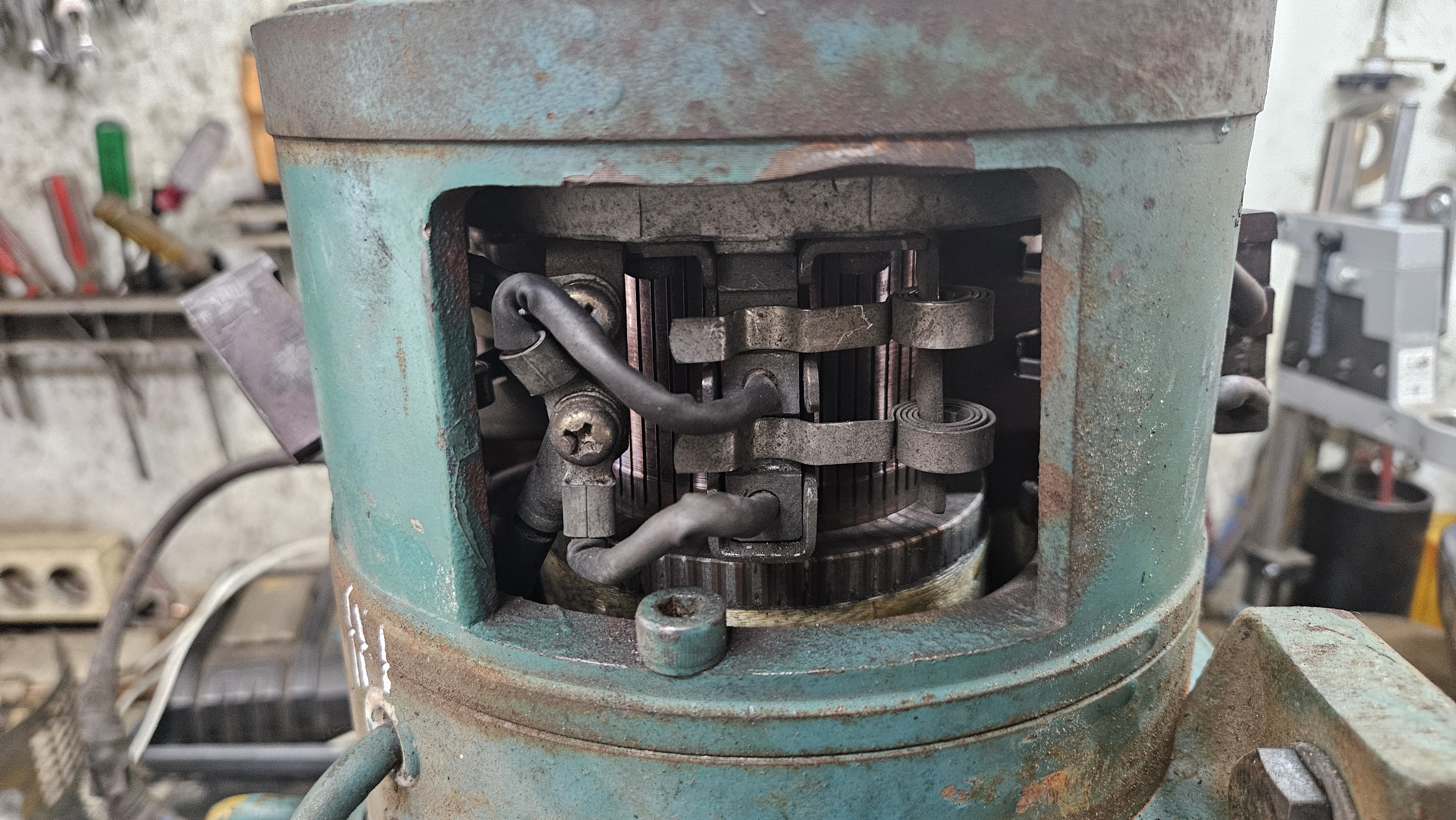

카본 브러쉬 조립



시운전





시운전 영상입니다

가장 기본적인 부분은 소음과 정류자와 카본브러쉬에서 불꽃이 일어나는지 가 가장기본 점검사항입니다

DC모터 특징은 정류자와 카본브러쉬 가 서로 회전하면서 전기를 공급해주기때문에 저속에서 사각 사각 소리가 발생합니다 추후 점점 줄어들긴합니다

DC48V모터라 카본브러쉬 스프링이 아주 강력해서 손으로 돌리면 사각 사각 합니다

수리후 시운전 동영상입니다

DC48V모터를 12V 밧데리로 돌렸으니 속도는 다운되겠지만 무부하라 별차이 없을거라 생각됩니다



​

DC모터 결선도도 첨부했습니다

DC모터 명판을 보면 나와있습니다

거기에 맞게 꼭 결선을 하셔야합니다

단 두선만 나와있다면 그냥 + - 결선입니다

여러선이 나와있을경우입니다
