그랜드패킹교체

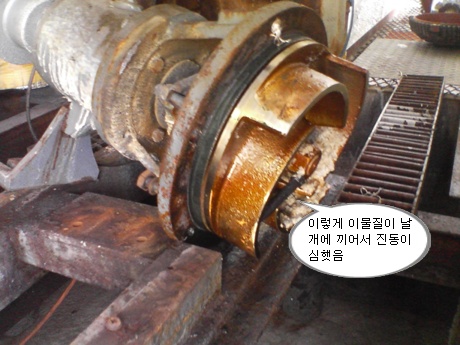

펌프진동이 심하다하여 수리하던중 가끔 그랜드패킹 교체방법문의가 생각나서 사진을 찍었습니다 혼자 작업하다가 사진을 찍다보니 조금 부족합니다

15마력 자흡식펌프입니다

물집수조 위에 펌프가 설치되어있어 긴장하면서 공구도 몇개 잃어버림 일일이 묶어서 사용할수도없구

작업여건이 영~~~~~~~ 그래도 해야죠^^





대부분에 펌프가 조립되어있을때 두게정도 여유구멍이있을겁니다 탭모양으로

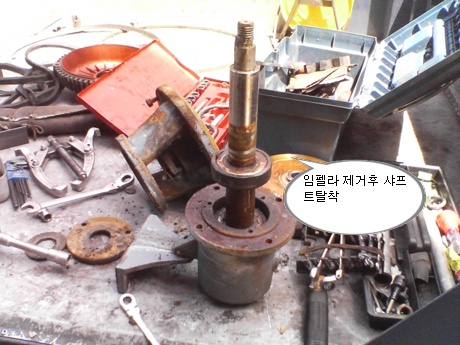

탈착할때 편하게 하라고 되어있습니다 그림처럼 볼트를 집어넣고 조이면 쟉키역활로 베어링 하우징?G 펌프 가드를 소손안시키면서 분해할수있습니다 의외로 모르는 분들이 많아서 사진처럼 메가네로 좋이면 펌프케이싱하고 베어링 하우징가드가 이격됩니다 양쪽을 균일하게 조이면서 약간에 충격을 주면 의외로 쉽게 탈착됩니다(밑줄 쫘~~~~악 )

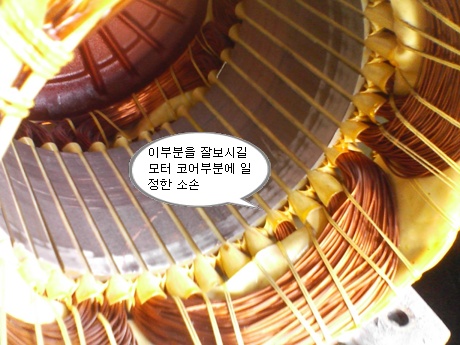

이런모양의 항상 모터를 분해시 모터내부 회전자 검토는 기본이겠죠 이렇게 기스가 낫을경우

베어링 하우징을 의심해야겟죠

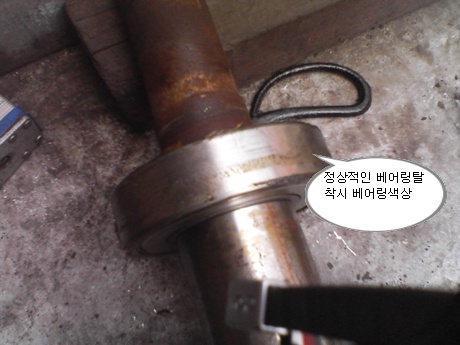

베어링을 자주가시면 머리속에 색깔모양이 사진처럼 저장되는데 ㅎㅎ(여담임니다만 한참땐 하루에 모터3-40대 베어링교체 ㅎㅎㅎ)

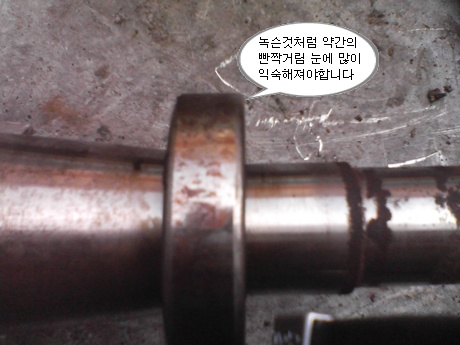

중요한건 이사진입니다 녹슨것 같기도 하고 빤짝이는 광택이 나면 거의100%하우징소손이죠

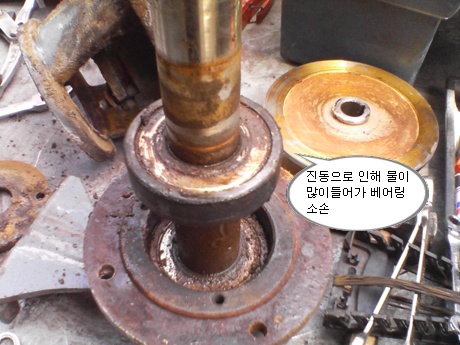

이유는 하우징이 어떤이유에서 베어링 외륜을 꽉못잡아주고 베어링 외륜과 하우징 이 서로 가끔 헛돌은거죠

역쉬 브라켓파손 이렇게 가공했습니다
